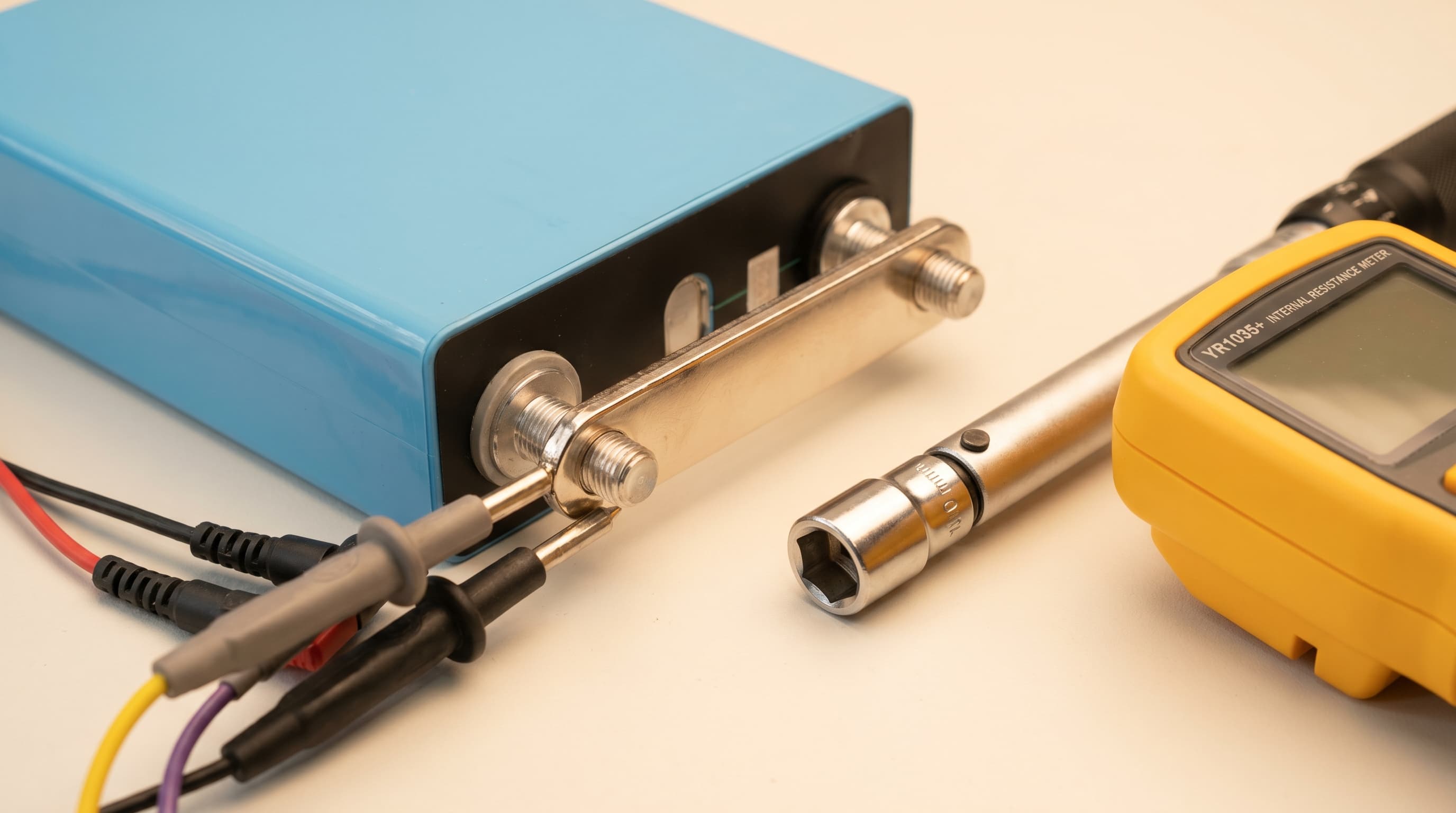

LiFePO4-Zellterminals: Typen, Drehmoment, Innenwiderstand

Auf prismatischen LiFePO4-Zellen werden industriell vier Terminaltypen verwendet: angeschweißter Gewindestift (welded stud, Typ A), Gewindeeinsatz im Aluminiumblock (threaded insert, Typ B), gestanztes Gewindeloch im Pol (punched hole, Typ D) und Flachfahne für Laserschweißung (flat tab). Für DIY-Anwender sind die ersten drei relevant – Flachfahnen setzen einen Schweißroboter voraus und erscheinen praktisch nie in den Retail-Lieferungen von 280–320 Ah.

Der Terminaltyp bestimmt drei Dinge gleichzeitig: welches Anzugsmoment Sie aufbringen können, ohne das Gewinde zu überdrehen, wie viele Ampere Sie durch die Kontaktfläche führen, ohne dass es sich erwärmt, und ob Sie die Busbar später für Wartungsarbeiten wieder lösen können. Rund 99 % der DIY-Risiken stecken in genau diesen drei Größen.

Welded stud (Typ A) – angeschweißter Gewindestift

Ein verzinkter Stahlstift wird ultraschallverschweißt auf die Aluminium-Polbasis aufgebracht. Häufigster Durchmesser: M6 × 10 mm. Die Kontaktfläche ist klein (Stift + Scheibe + Busbar), daher verträgt Typ A mittlere Dauerströme (bis ca. 150 A) und übersteht wiederholtes Auf- und Abschrauben gut. Drehmoment: 6–9 Nm, typisch 7 Nm. Zu finden auf Zellen von 50–150 Ah, darunter EVE LF105 und Great Power 100 Ah, mit denen wir arbeiten.

Threaded insert (Typ B) – Gewinde im Aluminiumblock

Der Pol trägt einen massiven, aufgeschweißten Aluminiumblock mit M6-Gewinde ca. 11 mm tief. Die Kontaktfläche ist groß (die gesamte Oberseite des Blocks), daher führt dieses Terminal 300–500 A Dauerstrom, hält Vibrationen aus und wird mit bis zu 10 Nm angezogen (typisch 8 Nm). Das ist der aktuelle Standard bei Zellen mit 280/304/314/320 Ah – EVE LF280K, MB31, CATL 280/314, REPT 280/314/320, CALB 280. Wenn Sie 2025–2026 einen 16S-Pack ab 280 Ah aufbauen, bekommen Sie höchstwahrscheinlich genau diesen Typ.

Punched hole (Typ D) – gestanztes Loch im Pol

Das M6-Gewinde ist direkt im Aluminium-Polkörper geschnitten, Tiefe ≤5 mm. Billig, einfach in der Produktion – aber das Gewinde ist schwach; man kann es schon bei 5 Nm überdrehen, wenn die Schraube am Grund anschlägt. Vorkommen: günstige 100–200-Ah-Zellen der zweiten Reihe und ältere EVE- und CALB-Generationen. Maximum 3–4 Nm; bei diesem Typ überschreiten wir niemals 4 Nm und wählen die Schraubenlänge so, dass sie nur 3–4 mm hineingedreht werden kann – mit Reserve zum Grund.

Flat tab – Flachfahne

Eine Aluminium- oder Nickelfahne ohne Gewinde, zum Laser- oder Punktschweißen an die Busbar bestimmt. Wird in werksseitigen Modulen verbaut (z. B. Pylontech-, EG4-Batterien), für DIY praktisch irrelevant – Sie bräuchten ein Schweißgerät und hätten keine Möglichkeit, die Verbindung wieder zu lösen. Wenn Sie solche Zellen erhalten haben, haben Sie höchstwahrscheinlich ein fertiges Modul gekauft, keine Einzelzellen.

Den Terminaltyp wählt der Zellhersteller, nicht Sie. Ihre Aufgabe ist es, Schrauben, Unterlegscheiben und Drehmoment an das anzupassen, was in der Lieferung angekommen ist. Ein Fehler an dieser Stelle kostet entweder ein überdrehtes Gewinde (dann Helicoil oder Zellenwechsel) oder einen nicht vollständig angezogenen Kontakt (dann Erwärmung nach einem halben Jahr Betrieb).

Unten finden Sie zwei typische Szenarien: kleine 16S-Packs auf 100 Ah und der Standard 2025–2026 mit 280–314 Ah. Wenn Ihr Szenario irgendwo dazwischen liegt, orientieren Sie sich an den Daten aus dem Datenblatt Ihrer konkreten Charge, nicht an allgemeinen Internet-Tabellen.

Kleiner 2×16S1P-Pack mit 100–105 Ah

EVE LF105, Great Power 100 Ah, CATL 100 – alle werden mit welded stud M6 × 10 mm geliefert, seltener mit punched hole. Drehmoment: 6–8 Nm für den angeschweißten Stift und maximal 4 Nm für das gestanzte Loch. Kabelschuhe für M6 wählen Sie mit Innendurchmesser 6,4 mm (nicht 7), damit die Scheibe auf der Kontaktfläche aufliegt und nicht durchrutscht. Für 2×16S1P brauchen Sie 32 Schrauben M6, 64 Scheiben (Unterlegscheibe + Nord-Lock pro Kontakt) und 16 Busbars – entweder Kupferlamellen 3×20 mm oder flexible Kupferlitzen 50 mm² im PVC-Schlauch.

Großer 16S-Pack mit 280–314 Ah

EVE LF280K / LF304 / MB31, CATL 280 / 314, REPT 280 / 314 / 320, CALB 280 – fast immer threaded insert M6 im Vollaluminium-Block. Drehmoment: 8–10 Nm (8 Nm sicher, 10 Nm die Obergrenze laut EVE-Datenblatt). Busbars kommen werksseitig im Lieferumfang (typisch vernickeltes Kupfer 20×3 mm) oder Sie fertigen eigene aus Kupfer 25×3 mm. Schrauben M6 mit Länge 12–14 mm sind die häufigste Wahl; ab 16 mm riskieren Sie, am Gewindegrund anzuschlagen.

Schraubenlänge und Helicoil

Die Regel ist einfach: Die Schraube muss vollständig ins Gewinde greifen, aber nicht am Grund anschlagen. Schlägt sie an, glauben Sie, Sie ziehen den Kontakt fest, in Wahrheit überdrehen Sie das Gewinde bei weiterem Zudrehen. Für threaded insert mit 11 mm Tiefe sind 10 mm Schraubenlänge unter der Scheibe optimal, für welded stud mit 10 mm Stiftlänge die gleiche Länge oder 1–2 mm kürzer. Wenn Sie das Gewinde dennoch zerstört haben, rettet Helicoil M6 (eine gewickelte Stahlspirale) in 90 % der Fälle die Zelle; sie muss nicht weggeworfen werden. Für welded stud bleibt als Alternative der Austausch des kompletten Stifts – das ist jedoch Werkstattarbeit, nicht Küchentisch.

Der Markt für prismatische LiFePO4-Zellen teilt sich 2025–2026 in zwei Ebenen. Tier 1 – CATL und BYD – beliefert Automobilhersteller und erscheint praktisch nicht im Retail; wenn doch, handelt es sich entweder um Restposten oder um Fälschungen. Tier 2 – EVE, CALB, Lishen, REPT – bietet stabile Qualität, belegbare Zyklenfestigkeit und ist in Retail-Kanälen als Grade A realistisch zu bekommen.

Für einen Solar-DIY-Akku ist Tier 2 die sinnvolle Wahl. Tier 1 kostet in diesem Segment mehr, bringt Ihnen in einem Hausakku mit typisch 200–300 Zyklen pro Jahr aber keinen nutzbaren Zuwachs an Zyklenfestigkeit – die Lebensdauer Ihrer Zellen wird früher durch die Kalenderalterung als durch die Zyklen begrenzt.

Tier 1 – CATL, BYD

CATL ist mit 280- und 314-Ah-Zellen formell am Markt, aber Grade A bekommen Sie nur über einen geprüften Broker mit seriellen QR-Codes und Chargen-Testbericht. Fälschungen kursieren ausreichend, um „CATL Grade A“ ohne Verifizierung nicht zu kaufen. BYD wird im Retail praktisch nicht verkauft – die Zellen fließen in BYDs eigene Produkte (Blade Battery) und in große OEM-Verträge.

Tier 2 – EVE, CALB, Lishen, REPT

EVE LF280K und MB31 (314 Ah) sind die häufigste DIY-Wahl 2025–2026; die Balance aus Preis, Qualität und Verfügbarkeit ist am Markt schwer zu schlagen. CALB 280 wirbt mit 9000 Zyklen bei 70 % DoD – in unseren Tests kein signifikanter Unterschied zu EVE, der EU-Preis liegt aber typisch 10–15 % höher. Lishen und REPT sind jüngere Anbieter; REPT mit Wending-Rolling-Technologie packt 320 Ah in den Formfaktor von 280 Ah (+15 % Energiedichte), was sie für kompakte Packs interessant macht. Lebensdauer und Stabilität sind in den Daten 2022–2024 gut belegt, aber die Markenhistorie ist kürzer als bei EVE – berücksichtigen Sie das, wenn Sie für 10 Jahre planen.

Grade A vs Grade B – wie unterscheiden

Grade A hat einen QR-Code am Gehäuse, einen chargenbezogenen Testbericht des Herstellers (SOH, Kapazität, Innenwiderstand, Fertigungsdatum) und maximal 3–6 Monate Kalenderalter bis zur Auslieferung an Sie. Grade B ist Ausschuss aus der Linie (meist wegen Kapazität, IR oder optischer Defekte), man kann damit bauen, die Lebensdauer ist jedoch spürbar kürzer und die Drift im Pack höher. Hauptindikator für Fälschung: fehlender QR, nicht übereinstimmende Seriennummer, Fertigungsdatum älter als ein Jahr. Wenn der Händler den Testbericht ausweicht, handelt es sich um Grade B oder etwas Undefiniertes.

Das Anzugsmoment ist der unspektakulärste und zugleich sicherheitskritischste Schritt des Aufbaus. Ein unterfest angezogener Kontakt erhöht den Übergangswiderstand um einige Zehntel Milliohm; bei 100 A sind das Dutzende Watt Wärme, die nirgendwo abgeführt werden können. Unsere YR1035+-Messungen an produktiven Packs zeigen: Zwischen 4 Nm und 8 Nm am Terminal einer EVE LF280K fällt der Kontaktwiderstand von ca. 0,3 mΩ auf ca. 0,05 mΩ. Fünf von sechs Terminalausfällen, die wir bei Bekannten gesehen haben, begannen mit einer nicht vollständig angezogenen Schraube.

Unten: Drehmomenttabelle, ein fünfschrittiger HowTo-Algorithmus und Einzelabschnitte zu Werkzeug, Unterlegscheiben, Oberflächenvorbereitung und Nachziehen. Das sind keine Dogmen – prüfen Sie stets das Datenblatt Ihrer konkreten Zellcharge, die Herstellerzahlen verändern sich.

Drehmomentschlüssel – keine Option, sondern Pflicht

Ohne Drehmomentschlüssel lassen sich 32 Schrauben eines 2×16S1P-Packs nicht zuverlässig anziehen – muskuläre Schätzung streut leicht ±2–3 Nm. Wir empfehlen einen Click-Type-Schlüssel im Bereich 2–25 Nm (Wera 7400 oder Proxxon MicroClick für ca. 60–80 €); Beam-Type ist günstiger, erfordert aber ständigen Blick auf die Skala, was im engen Akkuraum unpraktisch ist. Prüfen Sie das Drehmoment zweimal: einmal bei der Montage, ein zweites Mal nach rund 30 Sekunden, um sicherzugehen, dass die Schraube beim ersten Anzug nicht „durchgerutscht“ ist.

Scheibenstapel: Nord-Lock, Belleville, Federring

Idealer Stapel für ein LiFePO4-Terminal: Unterlegscheibe (unter dem Schraubenkopf) + Nord-Lock-Paar (zwischen Scheibe und Busbar) + Busbar + Terminal. Nord-Lock sind zwei keilförmige Scheiben, die mechanisch gegen selbsttätiges Losdrehen sperren. Ist Nord-Lock nicht verfügbar, ist eine Belleville-Tellerfederscheibe eine akzeptable Alternative; eine gewöhnliche Federringscheibe ist die schlechteste Wahl – sie entspannt sich unter Temperaturzyklen und verliert im zweiten oder dritten Jahr ihre Funktion.

Oberflächenvorbereitung: Schutzfolie, Oxid, Aceton

Eine neue LiFePO4-Zelle kommt mit einer dünnen Schutzfolie auf dem Terminal – das ist kein Oxid, sondern werksseitige Korrosionsvermeidung für den Transport. Entfernen Sie sie mit Scotch-Brite oder feinem Schleifpapier 600–800 grit in kreisenden Bewegungen, ohne Druck; Ziel ist es, die Folie abzunehmen, nicht Material aus dem Aluminium herauszunehmen. Anschließend mit Aceton oder Isopropanol 99 % reinigen. Starkes Kratzen am Terminal ist schlecht – Mikrokratzer werden in wenigen Wochen zu Korrosionsnestern.

Noalox und Loctite – wo erlaubt, wo nicht

Noalox (ZnO in neutralem Träger) ist eine antioxidative Paste. Eine dünne Schicht auf der Kontaktfläche Terminal↔Busbar ist in feuchter oder staubiger Umgebung Pflicht; in trockenem Innenraum genügt saubere Oberflächenvorbereitung. Niemals Noalox auf das Gewinde – die Paste wirkt hydraulisch und gleitend, Sie erhalten nicht die korrekte Vorspannung. Loctite 242 (blau) ist auf dem Gewinde gegen selbsttätiges Losdrehen erlaubt; Loctite 271 (rot) nicht, weil die Verbindung nur durch Erhitzen auf 250 °C wieder zu lösen ist, was die Zelle beschädigt. Auf die Kontaktfläche niemals Loctite aufbringen.

Nachziehen: 1 Woche → 1 Monat → 3 Monate

Die Aluminium-Polbasis „setzt sich“ unter der Schraube in den ersten Betriebswochen – normales Kriechen (creep) von Aluminium unter dauerhafter Last. Deshalb der Plan: nach 1 Woche nachziehen (Schlüssel ansetzen, auf 8 Nm bringen; dreht die Schraube 5–10° weiter, ist das normal), nach 1 Monat erneut, nach 3 Monaten erneut, danach jährlich. In unserer Praxis benötigen 70 % der Packs in der ersten Woche ein bis zwei Nachzüge und stabilisieren sich nach dem ersten Monat.

Schritt-für-Schritt-Anleitung zum Anziehen (HowTo)

1. Kontaktfläche säubern
   Entfernen Sie die Schutzfolie mit Scotch-Brite oder Schleifpapier 600–800 grit in kreisenden Bewegungen. Reinigen Sie mit Aceton oder Isopropanol 99 %. Kein tiefes Kratzen im Aluminium – wenige Mikrometer reichen.
2. Noalox auf die Kontaktfläche auftragen
   Dünne Schicht antioxidative Paste Noalox auf die Oberseite des Terminals und die Unterseite der Busbar. Das Gewinde bleibt trocken. In trockenen, sauberen Räumen ist Noalox nicht zwingend nötig.
3. Scheibenstapel zusammensetzen
   Reihenfolge von unten nach oben: Terminal – Busbar – Nord-Lock-Paar (leicht gefettet) – Unterlegscheibe – Schraube M6 mit Länge 10–14 mm. Prüfen Sie, dass die Schraube nicht am Gewindegrund anschlägt – erst von Hand einschrauben und Tiefe abschätzen.
4. Mit Drehmomentschlüssel auf Nennmoment anziehen
   Click-Type-Schlüssel, 8 Nm für threaded insert M6 oder 7 Nm für welded stud M6. In einer gleichmäßigen Bewegung bis zum Klick anziehen. Zweimal prüfen mit ca. 30 s Pause – erster Klick, Pause, zweiter Klick.
5. Nach einer Woche und nach einem Monat nachziehen
   Nach 7 Tagen am jeweiligen Kontakt den Schlüssel ansetzen und bis Nennmoment anziehen. Dreht die Schraube 5–10° weiter, ist das normales Al-Kriechen, kein Fehler. Nach 1 Monat und 3 Monaten wiederholen, danach jährlich.

Typische Anfängerfehler

Vier Fehler, die wir immer wieder sehen: (1) eine Punched-Hole-Schraube überdrehen und das Gewinde zerstören – meist aus der Gewohnheit „angezogen – fertig“; (2) die Schutzfolie vergessen und einen Übergangswiderstand um Faktor 10 gegenüber dem Idealwert in Kauf nehmen; (3) Stahlschrauben ohne Isolationsscheibe zwischen verschiedenen Zellen verwenden – kein Fehler für den Kontakt (der Strom fließt durch die Busbar, nicht durch die Schraube), aber schlecht für die thermische Analyse der Verbindung; (4) das Nachziehen nach einer Woche auslassen und die Schraube für immer „setzen“ lassen. Keiner dieser Fehler ist im Montagemoment offensichtlich; alle zeigen sich nach 2–6 Wochen als Erwärmung.

Der Innenwiderstand (IR, Internal Resistance) ist nach der Kapazität die zweitwichtigste Kennzahl einer gesunden LiFePO4-Zelle. Zwei Varianten: AC-IR (Impedanz bei 1 kHz Sinus) und DCIR (echter DC-Widerstand unter Last). AC-IR misst das YR1035+ und steht im Datenblatt; DCIR liegt typisch 20–40 % höher, weil er alle elektrochemischen Effekte einschließt. Beide sind nützlich, jeder für seine Aufgabe.

Typischer AC-IR einer intakten EVE LF280K: 0,12–0,18 mΩ (Datenblatt ≤0,25 mΩ); Streuung innerhalb einer Charge ≤±15–20 %. Eine Zelle mit 0,35 mΩ ist ein Kandidat für den Ausschluss oder besondere Aufmerksamkeit beim Top-Balancing.

Typische AC-IR-Werte gängiger Zellen

EVE LF280K: 0,12–0,18 mΩ; EVE MB31 (314 Ah): 0,10–0,15 mΩ; EVE LF105: 0,6–0,9 mΩ (kleinere Zelle → höherer Widerstand); CATL 280: 0,12–0,20 mΩ; CALB 280: 0,15–0,22 mΩ; REPT 280/314: 0,13–0,20 mΩ; REPT 320 Wending: 0,11–0,17 mΩ. Great Power 100 Ah mit Hochentladung: 0,8–1,2 mΩ. Ist Ihr Wert 30 % höher – prüfen Sie zuerst den Kontakt, nicht die Zelle.

YR1035+ – der De-facto-Standard in DIY

Das YR1035+ ist ein tragbares Mikroohmmeter aus China mit echtem 4-Leiter-Kelvin-Anschluss und Messung bei 1 kHz AC – in der DIY-Community der De-facto-Standard. Vor jeder Messsitzung ist der „Hold Zero“-Abgleich Pflicht: Messspitzen kurzschließen, ZR drücken, auf „0 mΩ“ warten. Ohne diesen Schritt addieren Sie parasitären Kabelwiderstand (ca. 0,2–0,5 mΩ) zu jeder Zelle und erhalten überhöhte Werte.

Entscheidend: Die Terminaloberfläche muss vor der Messung blank sein. Die Schutzfolie einer neuen Zelle überhöht den IR um den Faktor 10–15; wir haben Werte von „2,5 mΩ“ an einer frischen LF280K gesehen, die nach Scotch-Brite auf 0,16 mΩ fielen. Kabelfarben am YR1035+: weiß an weißes Terminal, rot an schwarzes (häufige Verwechslung – die Symbole auf dem Gehäuse sind spiegelverkehrt). Und: Spitzen immer direkt am Terminal aufsetzen, nicht an der Busbar – der Busbar-Widerstand interessiert an dieser Stelle nicht.

dV/dI-Methode – realer DC-Widerstand mit Kontakten

Wenn Sie den Gesamtwiderstand unter Betriebsbedingungen (Zelle + Kontakte + Busbar + BMS-Shunt) kennen wollen, nutzen Sie dV/dI: Ruhespannung U_rest messen, eine kontrollierte Last von 20–50 A anlegen (elektronische Last oder Widerstandsbank), Spannung unter Last U_load messen, den Spannungsabfall durch den Strom teilen. Das Ergebnis ist der reale DC-Widerstand im Arbeitspunkt.

Kontaktwiderstand der Busbars – Ausreißer finden

Das gleiche YR1035+ mit 4-Leiter-Kelvin misst hervorragend den Widerstand einer Verbindung „Schraube + Scheibe + Busbar + Terminal“. Der absolute Wert ist dabei weniger wichtig (ein paar Zehntel Milliohm ist normal); entscheidend ist das Finden von Ausreißern. Zeigen 15 Kontakte 0,10–0,15 mΩ und einer 0,40 mΩ, ist das ein Kandidat zum Zerlegen und Neuaufbau – unabhängig davon, was der Drehmomentschlüssel anzeigte. Der Kontaktwiderstand ist der beste Indikator für die Anzugsqualität, besser als das Drehmoment selbst.

Pack-Gesamtwiderstand und Sicherungswahl

Der Gesamtwiderstand eines 48-V-DIY-Packs (Zellen + Busbars + BMS-Shunt + Leistungskabel bis zu den Klemmen) liegt normal bei 2–5 mΩ. Das ist wichtig für die Berechnung des Kurzschlussstroms (Isc ≈ U / R ≈ 51 V / 3 mΩ ≈ 17 000 A Peak) und die Wahl der Class-T-Sicherung. Die AIC (Ampere Interrupting Capacity) der Sicherung muss diesen Rechenwert übersteigen – bei 48-V-DIY typisch eine Class T mit 20 000 AIC bei 150–250 A Nennstrom. Billige ANL- oder MEGA-Sicherungen mit AIC 6 000–10 000 A öffnen im Störfall eventuell nicht und werden selbst zur neuen Fehlerstelle.

Halten Sie diese Reihenfolge ein, von der ersten Zelle bis zur BMS-Inbetriebnahme. Das Auslassen eines Punktes kostet im günstigsten Fall Zeit, im schlechtesten Fall Sicherheit.

1. Wareneingang und Sichtprüfung: Gehäuse ohne Beulen, Pole ohne Kratzer, Terminals ohne Stoßspuren. QR-Code und Fertigungsdatum prüfen – für Grade A nicht älter als 6 Monate.
2. Ruhespannung bei Anlieferung: alle Zellen einer Charge sollten 3,25–3,35 V (Storage Voltage) zeigen, Streuung ≤±0,02 V. Eine Zelle unter 3,10 V ist potenziell tiefenentladen – aussortieren.
3. AC-IR jeder Zelle mit YR1035+ nach Hold-Zero-Kalibrierung messen. Werte protokollieren; erwartete Streuung ±15–20 % vom Median.
4. Top-Balancing: alle Zellen parallel verschalten (Busbars mit 35 mm²), Labornetzgerät auf 3,65 V / 20–50 A anschließen und halten bis Strom ≤0,5 A. Mindestens 12–24 Stunden.
5. Aufbau in 16S-Konfiguration: Terminalvorbereitung (Scotch-Brite + Aceton), Noalox-Auftrag, Scheibenstapel, Anzug mit 8 Nm (threaded insert) bzw. 7 Nm (welded stud).
6. Kontaktwiderstand jeder Verbindung mit YR1035+ nachmessen (4-Leiter-Kelvin, Spitzen direkt auf Terminal und Busbar). Normal 0,05–0,15 mΩ; Ausreißer (≥0,30 mΩ) zerlegen und neu zusammenbauen.
7. BMS einbauen und Balance-Leads anschließen. Reihenfolge der Zellen B0–B16 prüfen (B0 – Minus der ersten, B16 – Plus der sechzehnten). Ein Fehler hier zerstört das BMS beim Einschalten sofort.
8. Nach 7 Tagen Betrieb: Drehmoment an jeder Schraube nachziehen. Nach 30 Tagen wiederholen. Nach 90 Tagen noch einmal. Danach jährlich.
