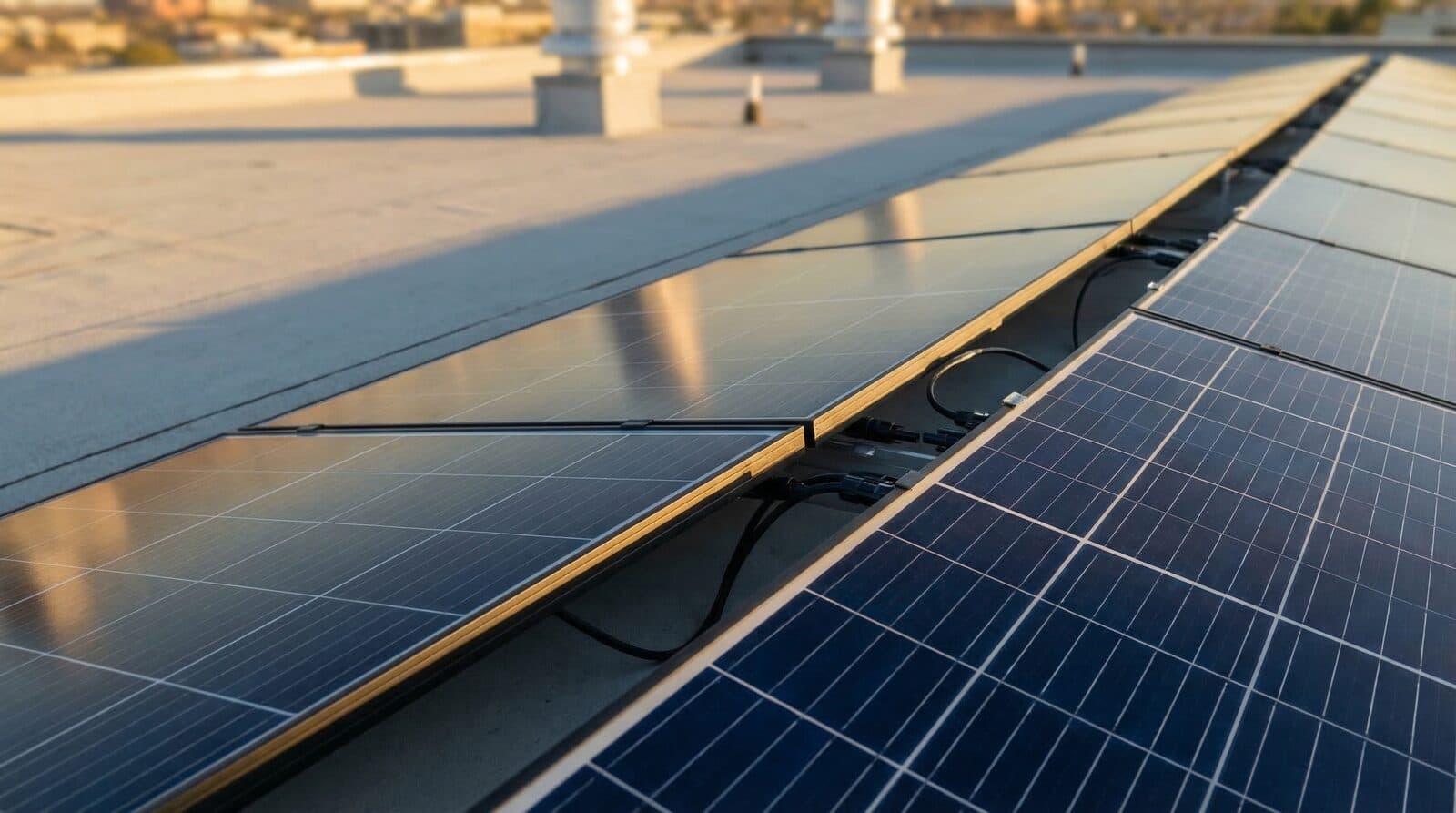

Υπολογισμός string ηλιακών πάνελ: πλήρης οδηγός

Το string ηλιακών πάνελ είναι μια ομάδα πάνελ συνδεδεμένων σε σειρά — όπως οι μπαταρίες σε έναν φακό. Όταν τα πάνελ συνδέονται σε σειρά, οι τάσεις τους προστίθενται ενώ το ρεύμα μένει ίδιο. Για παράδειγμα, 10 πάνελ των 40 V δίνουν τάση string 400 V.

Οι περισσότερες οικιακές εγκαταστάσεις χρησιμοποιούν από 8 έως 20 πάνελ ανά string, ανάλογα με τα όρια τάσης του ίνβερτερ και το τοπικό κλίμα. Το να βρείτε σωστά αυτόν τον αριθμό είναι κρίσιμο — πολλά πάνελ μπορούν να καταστρέψουν το ίνβερτερ και λίγα σημαίνουν ότι το σύστημα δεν θα λειτουργεί αποδοτικά.

Ο λανθασμένος υπολογισμός του string είναι από τα πιο επικίνδυνα λάθη σε μια εγκατάσταση φωτοβολταϊκών. Αν το string σας δίνει υπερβολική τάση στο κρύο, η προστασία εισόδου του ίνβερτερ μπορεί να αστοχήσει — με πιθανή μόνιμη βλάβη ή ακόμη και πυρκαγιά. Δεν είναι θεωρητικό: οι κατασκευαστές ίνβερτερ ακυρώνουν την εγγύηση σε εγκαταστάσεις που ξεπερνούν τα όρια τάσης.

Από την άλλη, αν η τάση του string είναι πολύ χαμηλή στη ζέστη, το ίνβερτερ απλώς δεν μπορεί να μετατρέψει την ισχύ. Σβήνει και τα πάνελ μένουν αδρανή, χωρίς να παράγουν τίποτα. Κάθε string πρέπει να μένει μέσα σε ένα ασφαλές παράθυρο τάσης σε όλες τις πιθανές θερμοκρασίες.

Υπάρχουν δύο τρόποι σύνδεσης ηλιακών πάνελ: σε σειρά και παράλληλα. Η κατανόηση της διαφοράς είναι απαραίτητη για τον υπολογισμό του string.

Σύνδεση σε σειρά (string)

Τα πάνελ σε σειρά σχηματίζουν ένα string. Οι τάσεις προστίθενται, το ρεύμα μένει ίδιο με ενός πάνελ. Έτσι φτιάχνετε την τάση που χρειάζεται το ίνβερτερ σας για να λειτουργήσει.

Παράλληλη σύνδεση

Πολλά string μπορούν να συνδεθούν παράλληλα σε μία είσοδο του ίνβερτερ. Όταν τα string είναι παράλληλα, τα ρεύματά τους προστίθενται ενώ η τάση μένει ίδια. Έτσι αυξάνετε τη συνολική ισχύ χωρίς να ξεπεράσετε το όριο τάσης.

Κάθε ηλιακό πάνελ έχει δύο σημαντικές τιμές τάσης στο τεχνικό του φυλλάδιο. Η κατανόηση της διαφοράς τους είναι κρίσιμη για τον ασφαλή υπολογισμό του string.

Η Voc (τάση ανοικτού κυκλώματος) είναι η μέγιστη τάση που δίνει ένα πάνελ όταν δεν είναι συνδεδεμένο τίποτα — σαν μπαταρία που κάθεται σε ένα ράφι. Αυτή είναι η τάση που πρέπει να ελέγξετε ως προς την απόλυτη μέγιστη είσοδο του ίνβερτερ. Η Vmpp (τάση στο σημείο μέγιστης ισχύος) είναι η τυπική τάση λειτουργίας όταν το πάνελ παράγει πραγματικά ενέργεια. Η Vmpp είναι πάντα χαμηλότερη από τη Voc, συνήθως κατά 15–20%.

Εδώ είναι το αντιδιαισθητικό σημείο που ξαφνιάζει τους περισσότερους αρχάριους: τα ηλιακά πάνελ δίνουν υψηλότερη τάση στο κρύο και χαμηλότερη στη ζέστη. Αυτό συμβαίνει λόγω της φυσικής του πυριτίου — όσο πέφτει η θερμοκρασία, τα ηλεκτρόνια έχουν λιγότερη θερμική ενέργεια, κάτι που στην πραγματικότητα αυξάνει την τάση που μπορεί να δώσει η κυψέλη.

Ο ρυθμός αυτής της μεταβολής ορίζεται από τον θερμοκρασιακό συντελεστή της Voc, συνήθως γύρω στο -0,27%/°C για τα σύγχρονα πάνελ. Το αρνητικό πρόσημο σημαίνει ότι η τάση κινείται αντίθετα από τη θερμοκρασία: όταν η θερμοκρασία πέφτει κάτω από τους 25°C (την πρότυπη θερμοκρασία δοκιμής), η τάση ανεβαίνει.

Στους -20°C, ένα πάνελ με ονομαστική τιμή 49,6 V μπορεί να φτάσει τα 55,6 V — αύξηση 12%. Πολλαπλασιάστε το με 10 πάνελ σε ένα string και παίρνετε 556 V αντί για 496 V. Αυτά τα επιπλέον 60 βολτ μπορεί να είναι η διαφορά ανάμεσα σε ασφαλή εγκατάσταση και κατεστραμμένο ίνβερτερ.

Ακολουθήστε αυτά τα πέντε βήματα για να βρείτε τον ασφαλή αριθμό πάνελ ανά string, για τον δικό σας εξοπλισμό και κλίμα:

1. Βρείτε τα ηλεκτρικά χαρακτηριστικά του πάνελ

   Από το τεχνικό φυλλάδιο του πάνελ, σημειώστε: Voc (τάση ανοικτού κυκλώματος), Vmpp (τάση μέγιστης ισχύος), Isc (ρεύμα βραχυκυκλώματος) και τον θερμοκρασιακό συντελεστή της Voc (συνήθως γράφεται ως TC Voc ή αVoc). Για τυπικό πάνελ 550 W: Voc ≈ 49,6 V, Vmpp ≈ 41,7 V, ΘΣ Voc ≈ -0,27%/°C.

2. Βρείτε τα όρια του ίνβερτερ

   Από το τεχνικό φυλλάδιο του ίνβερτερ, σημειώστε: μέγιστη τάση εισόδου DC, εύρος τάσης MPPT (ελάχιστο και μέγιστο), μέγιστο ρεύμα εισόδου ανά MPPT και μέγιστο ρεύμα βραχυκυκλώματος. Για τυπικό οικιακό ίνβερτερ: μέγ. DC = 600 V, εύρος MPPT = 150–550 V.

3. Υπολογίστε τη χειρότερη τάση στο κρύο

   Χρησιμοποιήστε την πιο κρύα θερμοκρασία της περιοχής σας. Υπολογίστε τη Voc σε αυτή τη θερμοκρασία για το μήκος string που σκέφτεστε. Δεν πρέπει να ξεπερνά τη μέγιστη τάση DC του ίνβερτερ. Αν τη ξεπερνά, μειώστε τον αριθμό των πάνελ.

4. Υπολογίστε τη χειρότερη τάση στη ζέστη

   Χρησιμοποιήστε την πιο ζεστή θερμοκρασία της περιοχής σας. Υπολογίστε τη Vmpp σε αυτή τη θερμοκρασία. Πρέπει να μένει πάνω από την ελάχιστη τάση MPPT του ίνβερτερ. Αν δεν μένει, προσθέστε πάνελ.

5. Ελέγξτε τα όρια ρεύματος

   Αν βάζετε πολλά string παράλληλα, πολλαπλασιάστε την Isc ενός string με τον αριθμό των string. Το σύνολο δεν πρέπει να ξεπερνά το μέγιστο ρεύμα εισόδου ή το μέγιστο ρεύμα βραχυκυκλώματος του ίνβερτερ.

Το ίνβερτερ σας έχει διάφορα όρια τάσης και ρεύματος, καθένα από τα οποία προστατεύει διαφορετικό μέρος του συστήματος. Η κατανόησή τους δείχνει γιατί μετράει ο σωστός υπολογισμός του string.

Μέγιστη τάση εισόδου DC

Είναι η απόλυτη μέγιστη τάση που αντέχει με ασφάλεια το ίνβερτερ στους ακροδέκτες εισόδου DC. Είναι όριο εξοπλισμού — η υπέρβασή του μπορεί να καταστρέψει τα ηλεκτρονικά της βαθμίδας εισόδου. Ελέγχεται ως προς τη Voc του string σας στην πιο κρύα αναμενόμενη θερμοκρασία. Συνηθισμένες τιμές: 600 V για οικιακά ίνβερτερ, 1000–1100 V για επαγγελματικά.

Εύρος τάσης MPPT

Το εύρος MPPT (παρακολούθηση σημείου μέγιστης ισχύος) είναι το παράθυρο τάσης στο οποίο το ίνβερτερ μετατρέπει αποδοτικά το DC σε AC. Κάτω από το ελάχιστο, το ίνβερτερ σβήνει. Πάνω από το μέγιστο, λειτουργεί αλλά δεν μπορεί να βρει το βέλτιστο σημείο ισχύος, με αποτέλεσμα απώλεια ενέργειας. Η Vmpp του string σας πρέπει να μένει μέσα σε αυτό το εύρος σε όλες τις θερμοκρασίες.

Κάτι ακόμη που πρέπει να ελέγξετε στα σύγχρονα υβριδικά ίνβερτερ: οι είσοδοι MPPT δεν είναι πάντα ίδιες. Μια συνηθισμένη σχεδίαση συνδυάζει μια ισχυρή είσοδο που δέχεται δύο string στα 36 A με μια ασθενέστερη που παίρνει ένα string στα 18 A — ενώ το τεχνικό φυλλάδιο αναφέρει στην επικεφαλίδα μόνο την ισχυρότερη είσοδο. Διαβάζετε πάντα τον πίνακα ανά είσοδο πριν κατανείμετε τα string. Ο υπολογιστής μας αποθηκεύει τα όρια ανά είσοδο για αυτά τα μοντέλα και ελέγχει κάθε είσοδο χωριστά.

Όταν συνδέετε πολλά string παράλληλα σε μία είσοδο MPPT, τα ρεύματά τους προστίθενται. Κάθε είσοδος MPPT έχει δύο όρια ρεύματος: μέγιστο ρεύμα λειτουργίας (maxInputCurrent) και μέγιστο ρεύμα βραχυκυκλώματος (maxShortCircuitCurrent). Το όριο βραχυκυκλώματος είναι πάντα υψηλότερο και προστατεύει σε συνθήκες σφάλματος.

Σε αντίθεση με την τάση, το ρεύμα αυξάνεται ελαφρώς στη ζέστη (ο θερμοκρασιακός συντελεστής της Isc είναι θετικός, συνήθως +0,05%/°C). Η αύξηση είναι μικρή — μόλις 2–3% σε θερμοκρασία κυψέλης 70°C — αλλά μετράει όταν είστε κοντά στο όριο.

Ας δούμε έναν πλήρη υπολογισμό string με πραγματικά χαρακτηριστικά εξοπλισμού:

Πώς μοιάζει ένας έλεγχος που αποτυγχάνει

Ας δούμε τώρα τι γίνεται όταν η διάταξη δεν δουλεύει. Ίδια πάνελ, αλλά 10 ανά string αντί για 12, σε μικρότερο ίνβερτερ με όριο μέγιστης τάσης DC 500 V — σε ψυχρό κλίμα (χειμώνες στους −20°C).

Τα σύγχρονα ηλιακά πάνελ χρησιμοποιούν διαφορετικές τεχνολογίες κυψέλης, που επηρεάζουν άμεσα τον υπολογισμό του string. Ο θερμοκρασιακός συντελεστής διαφέρει αισθητά ανά τεχνολογία — που σημαίνει ότι ο ίδιος αριθμός πάνελ μπορεί να είναι ασφαλής με μία τεχνολογία και όχι με άλλη.

Τα πάνελ HJT έχουν την καλύτερη συμπεριφορά στη θερμοκρασία — η τάση τους ανεβαίνει λιγότερο στο κρύο, επιτρέποντας περισσότερα πάνελ ανά string στο ίδιο κλίμα. Το TOPCon είναι καλή μέση λύση και κυριαρχεί στη νέα παραγωγή κυψελών το 2026, με περίπου 80% της αγοράς. Το PERC είναι η παλαιότερη τεχνολογία, ακόμη ευρέως διαθέσιμη αλλά σταδιακά αντικαθίσταται.

1. Παράβλεψη των ακραίων θερμοκρασιών

   Χρήση μόνο των καλοκαιρινών θερμοκρασιών, ξεχνώντας ότι το χειμερινό κρύο ανεβάζει την τάση 10–15% πάνω από τις τιμές του φυλλαδίου. Υπολογίζετε πάντα στην πιο κρύα αναμενόμενη θερμοκρασία.

2. Σύγχυση Voc με Vmpp

   Χρήση της Vmpp για τον έλεγχο μέγιστης τάσης αντί της Voc. Η Voc είναι πάντα υψηλότερη από τη Vmpp και είναι η σωστή τιμή για τον έλεγχο του ορίου τάσης DC του ίνβερτερ.

3. Χρήση της θερμοκρασίας αέρα αντί της θερμοκρασίας κυψέλης

   Τα πάνελ ζεσταίνονται 25–35°C πάνω από τη θερμοκρασία του αέρα, ανάλογα με την τοποθέτηση. Μια καλοκαιρινή μέρα με 40°C σημαίνει θερμοκρασία κυψέλης 65–75°C, όχι 40°C.

4. Παράβλεψη της ανοχής κατασκευής

   Τα πραγματικά πάνελ μπορούν να δίνουν 2–3% μεγαλύτερη τάση από την τιμή του φυλλαδίου, λόγω απόκλισης κατασκευής. Το IEC 62548 συνιστά να προστίθεται περιθώριο ασφαλείας γι' αυτό.

5. Ανάμειξη διαφορετικών πάνελ σε ένα string

   Σύνδεση σε σειρά πάνελ με διαφορετικό ονομαστικό ρεύμα. Το πιο αδύναμο πάνελ περιορίζει το ρεύμα όλου του string, μειώνοντας τη συνολική απόδοση. Διαφορετικά πάνελ πρέπει να πηγαίνουν σε χωριστές εισόδους MPPT.

Τέλος, ένα βήμα πίσω: αν η στέγη σας είναι μικρή, μερικώς σκιασμένη ή μοιρασμένη σε πολλούς προσανατολισμούς, μπορεί να μη χρειάζεστε καθόλου υπολογισμό string. Τα μικροϊνβέρτερ μετατρέπουν την ισχύ σε κάθε πάνελ χωριστά, οπότε τα όρια τάσης και τα μαθηματικά του string εξαφανίζονται — σε διαφορετική τιμή.
