Fusibles et disjoncteurs solaires : guide CC et CA

Chaque rapport d'enquête sur un incendie solaire raconte une histoire similaire : une chaîne de panneaux qui réinjecte du courant dans un défaut, un connecteur qui forme un arc pendant des heures, et aucun dispositif de protection pour interrompre le courant. Solar Energy UK a signalé 38 incendies photovoltaïques sur 2023–2024 dans des systèmes domestiques, dont environ la moitié dus à des défauts côté CC qui auraient dû déclencher un fusible mais ne l'ont pas fait.

Les fusibles et disjoncteurs ne sont pas des accessoires optionnels. Ils sont le seul composant qui se trouve entre un courant de défaut et un incendie de toiture. Choisir le bon type, le dimensionner correctement et l'installer du bon côté du système (CC ou CA) est ce qui permet à un petit défaut de rester petit au lieu de devenir un problème structurel.

Le même conducteur transporte le courant dans les deux sens en CA et dans un seul sens en CC. Cette différence change tout dans le fonctionnement d'un dispositif de protection. Un fusible domestique standard éteindra sans problème un arc de 230 V CA 100 fois par seconde (car le courant passe par zéro à chaque demi-cycle), mais le même fusible sur une chaîne 600 V CC peut maintenir un arc indéfiniment. L'arc continue de brûler jusqu'à ce que quelque chose fonde.

Les fusibles CC de chaîne protègent chaque chaîne parallèle de recevoir un courant de défaut provenant des autres chaînes. Une chaîne unique sans autre chaîne en parallèle ne peut pas se réinjecter, elle n'a donc pas besoin de fusible de chaîne. Dès que vous avez trois chaînes en parallèle ou plus — ou deux chaînes dont le courant de court-circuit Isc combiné dépasse le calibre maximal de fusible série du panneau — les fusibles deviennent obligatoires.

La norme IEC 62548:2023 vous donne à la fois une borne inférieure et une borne supérieure pour le calibre du fusible. La borne inférieure évite les déclenchements intempestifs à Isc chaud ; la borne supérieure empêche le panneau d'être endommagé avant que le fusible ne s'ouvre.

Imod_max_OCPR est le champ de la fiche technique du panneau intitulé « Maximum Series Fuse » ou « Maximum Overcurrent Protection Rating » — c'est le plus gros fusible que les chaînes de cellules à l'intérieur du panneau peuvent supporter. Les valeurs typiques sont 20 A, 25 A ou 30 A. NEC 690.9 aux États-Unis utilise une règle unique 1,56 × Isc (1,25 pour service continu × 1,25 pour conditions extérieures), qui tombe toujours à l'intérieur de la fourchette IEC.

Côté CA, vous ne protégez pas contre le courant de retour — vous isolez l'onduleur du réseau en cas de défaut et empêchez les conducteurs entre l'onduleur et le tableau de surchauffer. Le courant continu vu par le disjoncteur est la puissance CA nominale de l'onduleur divisée par la tension du réseau.

Arrondissez au calibre standard supérieur (10, 13, 16, 20, 25, 32, 40, 50, 63 A dans la gamme IEC). Un disjoncteur de courbe B ou C est le choix standard ; la courbe B déclenche plus vite sur les courts-circuits de faible amplitude, la courbe C tolère mieux la brève surintensité de démarrage de l'onduleur.

Pour les systèmes monophasés 230 V utilisés dans la plupart de l'Europe, au Royaume-Uni et en Ukraine, divisez les watts de l'onduleur par 230. Pour les systèmes US 240 V bi-phasés, divisez par 240. Pour les systèmes triphasés 400 V, divisez par (√3 × 400) ≈ 693 pour obtenir le courant par phase.

Le pouvoir de coupure (parfois noté Icu ou Icn, mesuré en kA) indique le plus grand courant de défaut que le dispositif peut interrompre sans exploser. C'est une spécification distincte du calibre en courant — un disjoncteur 32 A avec 3 kA de pouvoir de coupure déclenchera correctement sur une surcharge de 100 A, mais peut éclater violemment si un véritable court-circuit pousse 8 kA à travers lui.

Les disjoncteurs résidentiels ont typiquement un pouvoir de coupure de 3 kA, 6 kA ou 10 kA. Le courant de court-circuit présumé (Iccp) au tableau est fixé par l'impédance du réseau et vaut habituellement 1,5–6 kA pour une alimentation domestique — votre gestionnaire de réseau peut le confirmer. Comme valeur sûre par défaut, choisissez 6 kA Icu pour les installations résidentielles typiques au Royaume-Uni/UE et 10 kA Icu pour le commercial ou partout où le réseau est puissant.

Côté CC, les fusibles gPV sont notés par leur pouvoir de coupure en kA à la tension nominale CC du dispositif. Un fusible gPV typique 1000 V CC est noté à 10 kA, bien au-dessus de tout courant qu'un champ PV résidentiel peut produire, donc le pouvoir de coupure CC est rarement la contrainte limitante — la tension nominale l'est.

Trois chaînes en parallèle de 12 × 450 W panneaux TOPCon (Isc 13,9 A, Imod_max_OCPR 25 A), alimentant un onduleur de chaîne monophasé 6 kW sur un réseau 230 V. Deux dispositifs de protection à dimensionner : les fusibles CC de chaîne et le disjoncteur CA de sortie.

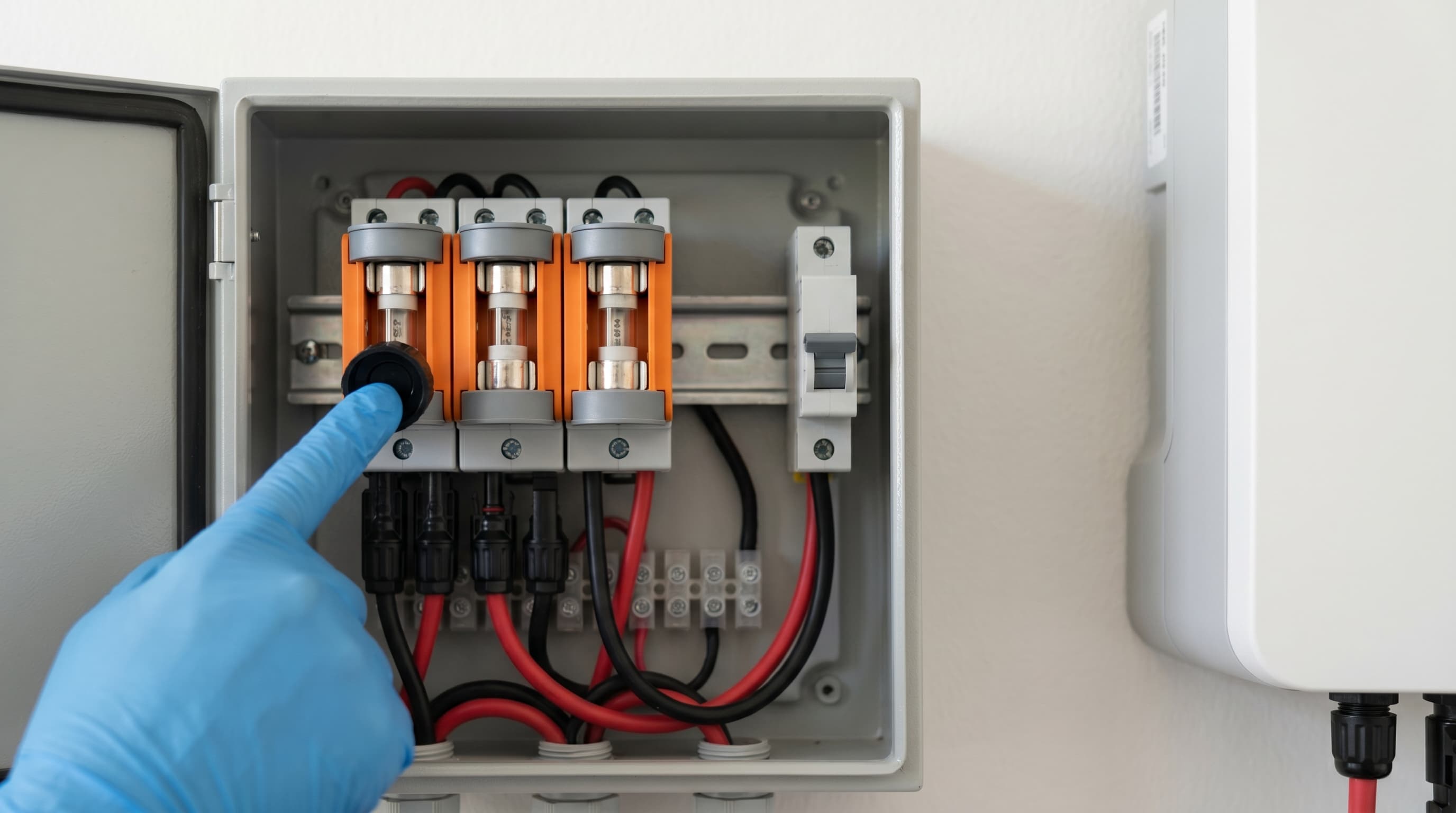

Vous installez trois fusibles gPV 20 A à l'intérieur du coffret de jonction CC (un par chaîne, sur le conducteur positif) et un disjoncteur 32 A courbe C en sortie CA de l'onduleur avant qu'il ne rejoigne le tableau. Un DDR Type A 30 mA se trouve entre le disjoncteur et le reste du circuit domestique, sauf si la fiche technique de l'onduleur impose un Type B.

Trois cadres réglementaires dominent les installations PV résidentielles dans le monde. Les chiffres bougent légèrement de l'un à l'autre, mais la logique de sécurité est identique. En France, l'installation suit la NF C 15-100 pour la partie CA et la NF C 15-712-1 pour la partie photovoltaïque.

L'Australie et la Nouvelle-Zélande conservent l'exigence d'isolation CC la plus stricte (un sectionneur à la fois au champ et à l'onduleur). Les États-Unis imposent la conformité électrique la plus stricte via l'homologation UL, tandis que l'IEC est la plus flexible sur la topologie système. Quelle que soit celle qui s'applique à vous, la physique sous-jacente du dimensionnement des fusibles bouge à peine.

Deux outils Solar Stack et un article compagnon couvrent le reste du flux de conception de la protection.

1. Utiliser un fusible gG côté CC

   Les fusibles gG sont conçus pour les tableaux de distribution CA et ne peuvent physiquement pas éteindre un arc CC au-dessus d'environ 24 V. Le fusible s'ouvre, l'arc se maintient et le porte-fusible fond. Spécifiez toujours gPV (IEC 60269-6) pour toute protection CC.

2. Dimensionner le disjoncteur sur la puissance de l'onduleur et non sur le courant CA

   Un onduleur « 6 kW » n'a pas besoin d'un disjoncteur 6 A — il a besoin d'un disjoncteur dimensionné sur son courant CA, soit 26 A à 230 V. Divisez toujours les watts par la tension du réseau d'abord, puis multipliez par 1,25.

3. Omettre les fusibles sur trois chaînes parallèles ou plus

   Deux chaînes ne peuvent pas se réinjecter mutuellement à un niveau dangereux, mais trois le peuvent. Le courant de défaut combiné de deux chaînes saines circulant dans une troisième chaîne en court-circuit dépassera l'Imod_max_OCPR du panneau défaillant en quelques secondes.

4. Ignorer la limite Imod_max_OCPR du panneau

   Si la borne supérieure calculée du fusible (2,4 × Isc) est plus grande que le calibre maximal de fusible série indiqué sur la fiche technique du panneau, vous devez utiliser le calibre du panneau comme plafond. Sinon, l'intérieur du panneau défaille avant que le fusible ne déclenche.

5. Oublier le pouvoir de coupure (Icu/Ics)

   Un disjoncteur 32 A avec 3 kA de pouvoir de coupure n'est pas équivalent à un disjoncteur 32 A avec 10 kA de pouvoir de coupure. Adaptez Icu au courant de court-circuit présumé à votre point d'installation — votre gestionnaire de réseau peut fournir ce chiffre.
