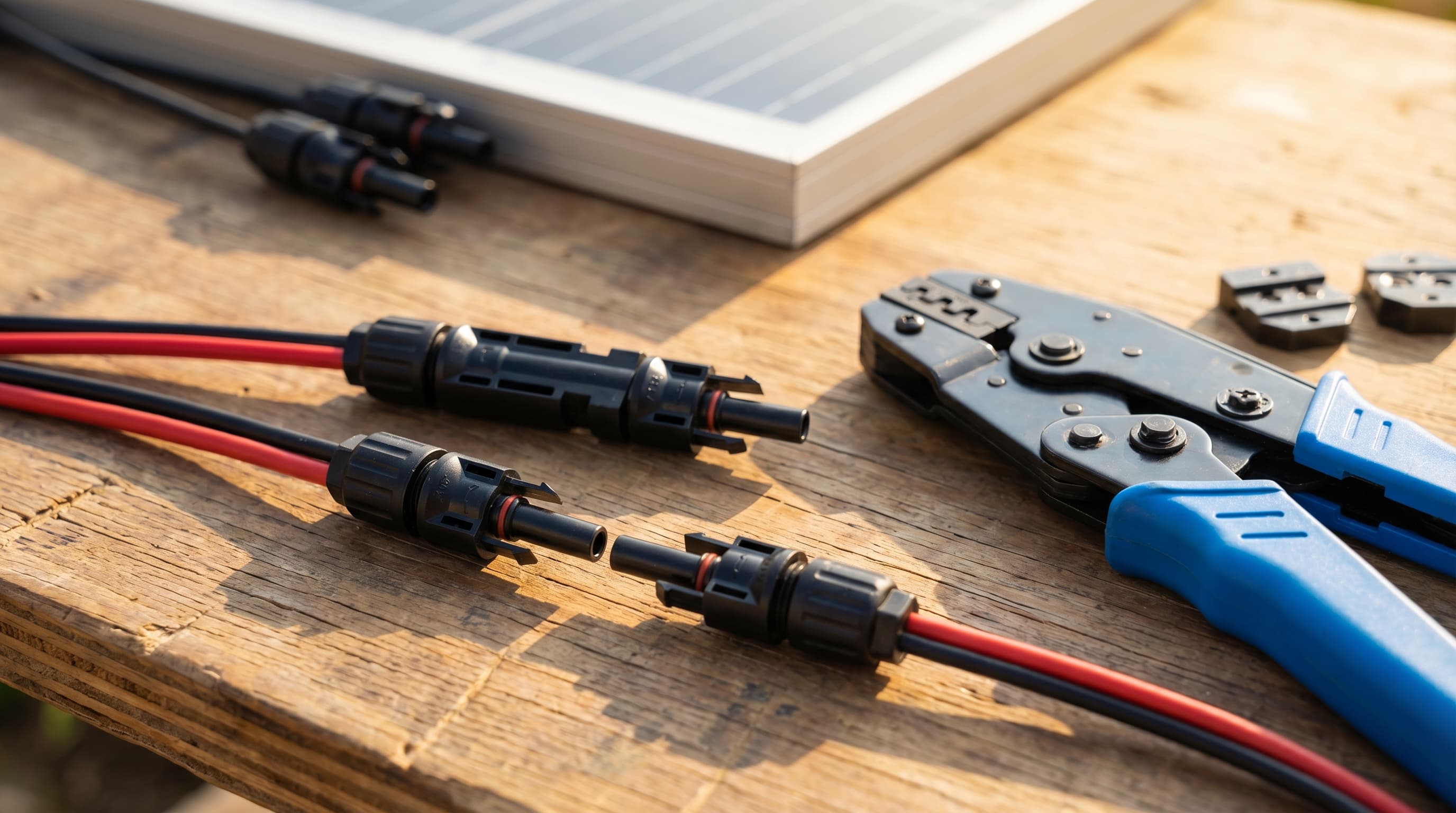

MC4 коннекторы: типы, бренды и подбор

MC4 расшифровывается как Multi-Contact 4 mm — название происходит от швейцарской компании Multi-Contact (ныне Stäubli) и диаметра контактного штыря 4 мм внутри коннектора. Появившись в начале 2000-х, MC4 коннекторы быстро стали универсальным мировым стандартом для DC-проводки солнечных панелей. Сегодня практически каждая жилая и коммерческая солнечная панель поставляется с MC4-совместимыми проводами, заранее прикреплёнными к её распределительной коробке.

Система MC4 заменила своего предшественника MC3, добавив фиксирующий механизм, который предотвращает случайное разъединение — это критично для крышных установок, где ослабленный кабель с током 30–40 А постоянного тока представляет серьёзную пожарную опасность. Конструкция регулируется стандартом IEC 62852 — международным стандартом для DC-коннекторов в фотоэлектрических системах.

Мировой рынок MC4 коннекторов достиг $3,7 млрд в 2024 году и, по прогнозам, будет расти на 12 % в год до 2030 года. Независимо от того, строите ли вы крышную систему на 3 кВт или солнечную ферму на 100 МВт, вы встретите MC4 коннекторы на каждом кабельном соединении. Понимание того, как они работают, каким брендам доверять и как правильно их монтировать, может уберечь вас от дорогостоящих отказов.

Каждое MC4 соединение состоит из двух половин: штекерного коннектора (со штырём) и гнездового (с розеткой). Штекерная сторона содержит цельный штырь из медного сплава диаметром 4 мм; гнездовая сторона содержит подпружиненную контактную втулку, которая обхватывает штырь при вставке. Пластиковое фиксирующее кольцо на внешнем корпусе защёлкивается со щелчком и требует специального инструмента для разблокировки (или двух плоских отвёрток) для разъединения — это предотвращает разрыв соединения от ветра, вибрации или случайного потягивания.

Кабель входит через гермоввод в задней части коннектора. Этот ввод создаёт водонепроницаемое уплотнение вокруг изоляции и обеспечивает защиту от натяжения, чтобы механическая сила на кабеле не достигала обжимного соединения внутри. При правильной сборке состыкованная пара обеспечивает защиту IP67 — полностью пыленепроницаема и водонепроницаема при кратковременном погружении до 1 м. Контактное сопротивление качественного коннектора менее 0,5 мОм, то есть на соединении практически не теряется мощность.

Оригинальная конструкция MC4 эволюционировала в семейство специализированных коннекторов. Каждый тип выполняет конкретную роль в системе солнечной проводки. Вот что доступно:

Коннекторы MC4-EVO2 обратно совместимы со стандартными MC4 от того же производителя, но только до 1000 V. Если напряжение системы превышает 1000 V (распространено в коммерческих установках с длинными стрингами), каждый коннектор в цепи должен быть рассчитан на 1500 V. Разветвительные коннекторы (T и Y) необходимы для параллельной проводки — они позволяют объединять или разделять стринги без отдельных объединительных коробок.

Не все MC4 коннекторы одинаковы. Эти пять производителей лидируют на мировом рынке по качеству, сертификациям и установленной базе. Выбор коннектора из этого списка означает, что ваша система соответствует требованиям страховых компаний и нормативным требованиям практически в любой юрисдикции:

Все пять производителей предлагают коннекторы с рейтингом 1500 V DC и имеют сертификаты TUV и/или UL. Stäubli доминирует на рынке с более чем 800 ГВт подключённой мощности по всему миру — более половины всех солнечных установок на планете используют оригинальные MC4 коннекторы.

Китай производит подавляющее большинство MC4-совместимых коннекторов, продаваемых по всему миру. Спектр качества огромен — от премиальных производителей с полной сертификацией TUV и UL до безымянных клонов, продаваемых оптом на маркетплейсах. Понимание уровней помогает избежать опасного нижнего сегмента без переплаты.

Премиальные китайские бренды (QC Solar, Renhe, PNTECH) инвестируют в надлежащую сертификацию и используют контакты из лужёной меди с УФ-стабилизированными PPO корпусами. Их коннекторы проходят испытания по IEC 62852 и используются производителями панелей, такими как JA Solar и Trina. Бренды среднего уровня часто имеют только частичные сертификации — могут пройти TUV, но не UL, или быть протестированы до 1000 V, но не 1500 V. Бюджетные клоны на дне рынка используют контакты из никелированной стали, низкокачественные пластики, которые становятся хрупкими под воздействием УФ, и имеют контактное сопротивление в 10–20 раз выше оригиналов.

Практический риск прост: высокое контактное сопротивление генерирует тепло. Коннектор, работающий при 10 мОм вместо 0,5 мОм, рассеивает в 20 раз больше мощности в виде тепла на соединении. За месяцы воздействия солнца, дождя и термоциклирования пластиковый корпус деградирует, уплотнение разрушается, влага проникает внутрь, коррозия ускоряется, и коннектор становится точкой возгорания. Это не теория — пожары от коннекторов входят в число самых частых причин отказов солнечных установок в мире.

Коннектор, который вы покупаете, должен соответствовать кабельному выводу вашей панели по трём параметрам: сечение кабеля, номинальный ток и номинальное напряжение. Большинство жилых панелей поставляются с проводами 4 мм² (12 AWG), что является стандартным размером кабеля MC4. Если ваша панель использует провода 6 мм² (характерно для модулей с высоким током выше 15 А Isc), убедитесь, что коннектор принимает кабель 6 мм² — не все стандартные корпуса MC4 это поддерживают.

Номинальный ток — следующая проверка. Номинальный ток коннектора должен превышать ток короткого замыкания (Isc) панели с запасом по безопасности. Для панели с 18 А Isc коннектор на 30 А обеспечивает достаточный запас. Для высокотоковых двусторонних панелей, выдающих 20+ А, рассмотрите коннекторы на 40 А или MC4-EVO2.

Номинальное напряжение имеет значение на уровне системы, а не отдельной панели. Одна панель 580 Вт выдаёт около 50 V, но стринг из 15 панелей достигает 750 V. Если напряжение вашей системы превышает 1000 V DC (что возможно при стрингах из 21+ панелей в холодный день), вам нужны коннекторы с рейтингом 1500 V на всём протяжении стринга — не только на стороне инвертора.

Вы можете — и должны — заказать коннекторы до того, как ваши панели будут доставлены. Главное — знать, что искать в техническом описании панели или в карточке товара. Каждый авторитетный производитель публикует тип коннектора (обычно «MC4» или «MC4-совместимый»), сечение кабеля (4 мм² или 6 мм²) и длину кабеля в разделе механических характеристик технического описания.

Как только вы знаете тип коннектора и размер кабеля, рассчитайте необходимое количество. Вот практический чек-лист для заказа:

1. Проверьте техописание на тип коннектора и размер кабеля
   Ищите «Тип коннектора: MC4» и «Кабель: 4 мм²» (или 6 мм²) в механических характеристиках. Если в техописании указан конкретный бренд (например, «Stäubli MC4»), покупайте тот же бренд для своих удлинений.
2. Подсчитайте пары коннекторов для межпанельных соединений
   В последовательном стринге каждая панель соединяется со следующей через свои предустановленные MC4 провода — дополнительные коннекторы нужны только для удлинительных кабелей или замены. Считайте одну пару (штекер + гнездо) на каждый удлинительный кабель, который планируете изготовить.
3. Добавьте удлинительные кабели для подключения к инвертору
   Кабель от последней панели в стринге до инвертора обычно самый длинный. Измерьте расстояние и закажите готовые удлинительные кабели или купите коннекторы + кабель для самостоятельного обжима. Добавьте 10–15 % дополнительной длины для прокладки вокруг препятствий.
4. Добавьте разветвительные коннекторы для параллельных стрингов
   Если вы подключаете два или более стринга к одному входу MPPT инвертора, вам нужны Y-разветвители — одна пара на каждое параллельное соединение. Для трёх стрингов нужны две пары Y-разветвителей.
5. Закажите 2–3 запасные пары
   Коннекторы иногда выходят из строя при обжиме (пережим, смещение штыря), и наличие запасных избавляет от задержек проекта. Запасные стоят менее $5, а неделя ожидания обходится гораздо дороже.

Храповые обжимные клещи MC4 — единственно правильный способ закрепить коннектор на кабеле. Эти инструменты принимают кабели 2,5, 4 и 6 мм² и применяют точно откалиброванное давление для деформации металлического обжимного гильза вокруг зачищённого проводника. Храповый механизм не позволяет отпустить инструмент до завершения обжима — именно это отличает надёжное соединение на 25 лет от того, которое выходит из строя за два года.

Качественные обжимные клещи стоят $25-50 — это стоящая инвестиция, учитывая, что плохой обжим на стринге 600 V может вызвать дугу и пожар. Никогда не заменяйте их плоскогубцами, тисками или универсальным обжимным инструментом — они не могут обеспечить равномерное радиальное давление, которого требуют обжимные гильзы MC4.

Следуйте этим четырём шагам для каждого соединения:

1. Зачистите изоляцию кабеля
   Снимите ровно 7–8 мм изоляции с конца кабеля, используя стриппер для солнечного кабеля или острый нож. Не повреждайте медные жилы — повреждённые жилы уменьшают сечение и создают точки перегрева.
2. Вставьте контактный штырь
   Вставьте зачищённый проводник в обжимную гильзу металлического контакта (штырь или гнездо). Толкайте до полной посадки проводника — на некоторых конструкциях контактов медь должна быть видна через смотровое окно.
3. Обожмите храповым инструментом
   Поместите контакт в матрицу правильного размера (4 мм² или 6 мм²) и сжимайте рукоятки, пока храповик не отпустит. Не открывайте инструмент преждевременно. Обжим должен быть равномерным по всей окружности гильзы.
4. Соберите и зафиксируйте корпус
   Вставьте обжатый контакт в пластиковый корпус коннектора, пока он не защёлкнется и не зафиксируется. Затем накрутите гайку гермоввода на кабель и затяните её для герметизации точки входа от воды. Проверьте кабель на вытягивание умеренной силой — он не должен выскользнуть.

Большинство отказов, связанных с MC4, прослеживаются до небольшого числа повторяющихся ошибок монтажа. Избегайте этих пяти ошибок, и ваши коннекторы переживут панели, которые они обслуживают:

1. Смешивание брендов коннекторов
   Соединение штыря Stäubli с гнездом QC Solar (или любая другая комбинация брендов) создаёт несовершенный металлический контакт. Небольшая разница в диаметре штыря, контактном давлении и материале покрытия приводит к повышенному сопротивлению, выделению тепла и в конечном итоге к дугообразованию или пожару. Всегда используйте коннекторы одного производителя в пределах одной соединительной пары.
2. Опора на затягивание вручную вместо правильного обжима
   Запихивание провода в контактный штырь и сжатие плоскогубцами даёт ненадёжное соединение. Без откалиброванного обжимного давления гильза не деформируется равномерно — некоторые жилы устанавливают контакт, а другие нет. Эффективное сечение падает, сопротивление растёт, и соединение перегревается под нагрузкой.
3. Нарушение герметичности IP67
   Каждый MC4 коннектор обеспечивает IP67 только при правильно затянутом гермовводе и подходящем диаметре кабеля, заполняющем отверстие ввода. Использование кабеля меньшего сечения (например, 2,5 мм² в гермовводе для 4 мм²) оставляет зазоры, через которые проникает влага. Оставление коннекторов несостыкованными во время монтажа без защитных колпачков подвергает контакты дождю и коррозии.
4. Недостаточное сечение кабеля приводит к перегреву коннекторов
   Если сечение кабеля слишком мало для тока, протекающего через него, сам кабель становится резистором. Тепло переходит на коннектор, ускоряет старение пластика и нарушает герметичность. Всегда подбирайте DC-кабель с расчётом на полный ток короткого замыкания стринга с запасом.
5. Отсутствие защиты от натяжения на кабельных трассах
   MC4 коннекторы рассчитаны на свободное провисание между панелями, а не на удержание веса кабеля при длинных вертикальных спусках. Без зажимов или стяжек, фиксирующих трассу, ветровая вибрация и гравитация постепенно вызывают усталость кабеля в точке входа в гермоввод, в конечном итоге трескают изоляцию или ослабляют обжим.
