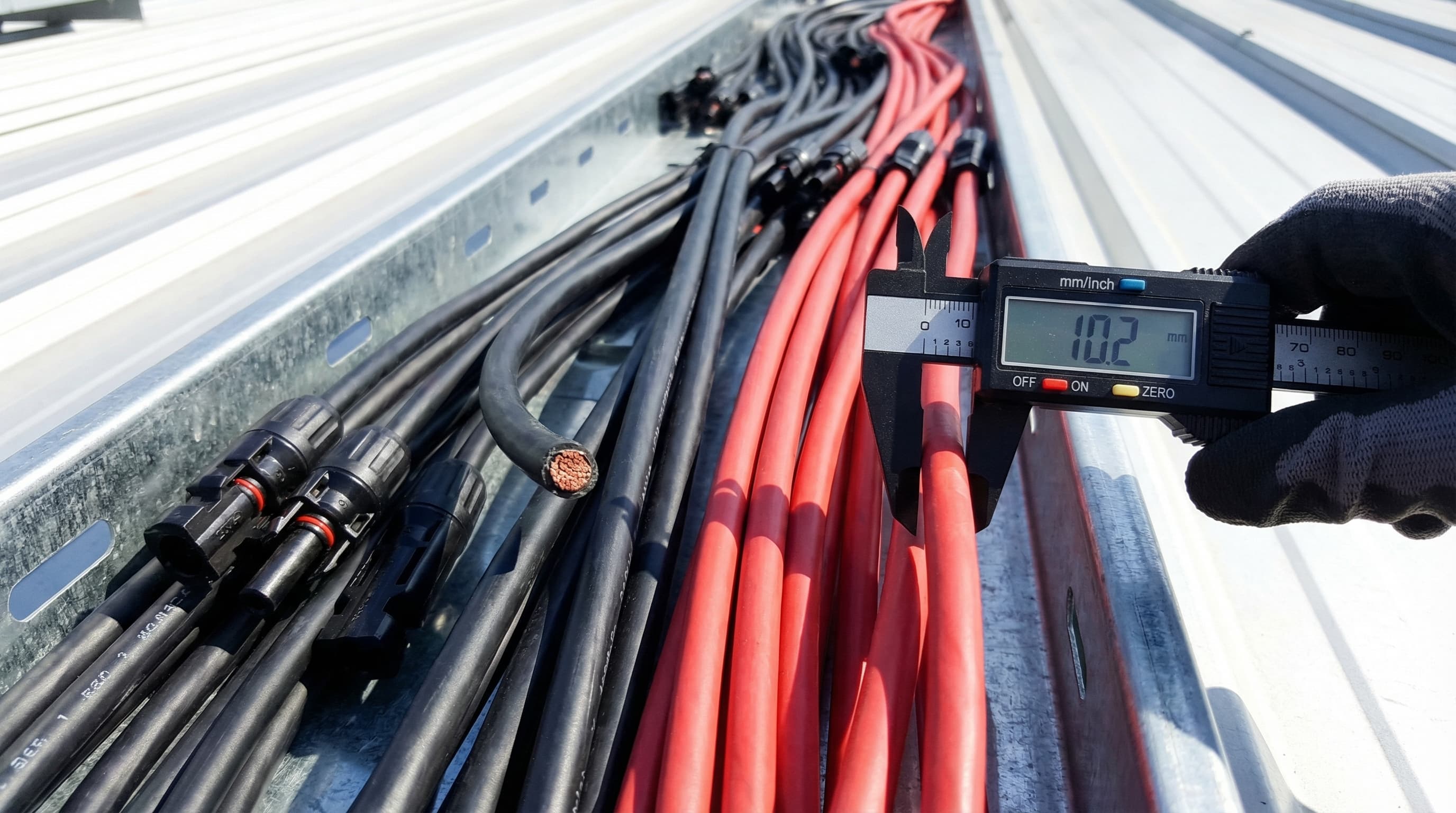

DC-Kabelquerschnitt für Solaranlagen: Tabelle & Formel
Warum der Kabelquerschnitt bei Solaranlagen entscheidend ist
Ein falscher Kabelquerschnitt verwandelt Ihre Solarinvestition in eine Heizung. Jeder Meter eines zu dünnen Kabels verschwendet Energie als Wärme, anstatt sie zum Wechselrichter zu leiten. Bei 15 A durch ein 2,5-mm²-Kabel über 20 m verlieren Sie rund 3,5 % Ihrer Leistung durch ohmsche Verluste — und das Kabel wird so heiß, dass die Isolierung mit der Zeit beschädigt wird. Diese Degradation schafft ein Brandrisiko, das sich von Jahr zu Jahr verschlimmert.
Die Lösung ist einfach: Passen Sie den Kabelquerschnitt an Ihren tatsächlichen Strom und die Leitungslänge an. Dieser Ratgeber liefert Ihnen die Formel, eine Referenztabelle und ein Berechnungsbeispiel, damit Sie das richtige Kabel sicher auswählen können. Nachdem Sie Ihre Stränge mit unserem Rechner dimensioniert haben, kommen Sie hierher zurück, um das passende Kabel für ein sicheres und effizientes System auszuwählen.
Kabelquerschnitt ist eine Sicherheitsanforderung
Die Spannungsabfall-Formel
Spannungsabfall ist die Energie, die verloren geht, wenn der Strom den Widerstand des Kabels überwindet. Je länger das Kabel, je dünner der Querschnitt oder je höher der Strom — desto mehr Spannung geht verloren. Der Branchenstandard für Solaranlagen sieht vor, den gesamten DC-Spannungsabfall zwischen Modulen und Wechselrichter unter 2 % zu halten. Bei kurzen Strecken ist unter 1 % ideal.
Spannungsabfall (%)
V_drop(%) = (2 × L × I × ρ) / (A × V_string) × 100
L = einfache Kabellänge (m)
I = Betriebsstrom (A) — verwenden Sie Impp
ρ = spezifischer Widerstand von Kupfer = 0,0175 Ω·mm²/m
A = Kabelquerschnitt (mm²)
V_string = Strang-Betriebsspannung (V) — verwenden Sie Vmpp × Anzahl_ModuleDer Faktor 2 berücksichtigt sowohl den Plus- als auch den Minusleiter — der Strom fließt zum Wechselrichter hin und über die Rückleitung zurück. Eine 20-m-Strecke ergibt also 40 m Gesamtleiterlänge. Streben Sie bei kurzen Strecken unter 15 m maximal 1 % an und halten Sie den Wert bei längeren Strecken bis 40 m bei höchstens 2 %. Wenn Ihre Berechnung über 2 % liegt, wählen Sie den nächstgrößeren Kabelquerschnitt.
Querschnitt-Tabelle: Welches Kabel für Ihre Anlage
Diese Tabelle zeigt die maximal empfohlene einfache Kabellänge bei 2 % Spannungsabfall für gängige Solarkonfigurationen. Die Stromwerte basieren auf einem typischen Strang moderner 550-W-Module (Impp ca. 13 A) bei normaler Betriebsspannung.
| Kabel (mm²) | Max. Strom (A) | Max. Länge bei 13 A / 2 % Abfall | Typischer Einsatzbereich |
|---|---|---|---|
| 2,5 mm² | 21 A | ~37 m | Kurze Strecken, Mikrowechselrichter-Anschlüsse |
| 4 mm² | 32 A | ~59 m | Dach zum Wechselrichter, Standard-Hausdachanlage |
| 6 mm² | 40 A | ~88 m | Häufigste Wahl — Wohn- und Gewerbeanlagen |
| 10 mm² | 55 A | ~147 m | Lange Strecken, Freiflächenanlagen |
| 16 mm² | 73 A | ~236 m | Sehr lange Strecken, Gewerbeanlagen |
6 mm² ist der Standard für Wohnanlagen
Berechnungsbeispiel: Kabel für eine 15-m-Strecke auslegen
Ausgangssituation: Ein 8-Modul-Strang mit Impp = 13,12 A, Vmpp pro Modul = 41,95 V und einer Strang-Vmpp von 335,6 V. Die Kabelstrecke beträgt 15 m einfache Länge vom Anschlusskasten auf dem Dach bis zum Wechselrichter in der Garage. Welchen Kabelquerschnitt benötigen wir?
Spannungsabfall-Berechnung
V_drop = (2 × 15 × 13,12 × 0,0175) / (A × 335,6) × 100Für 4 mm²: (2 × 15 × 13,12 × 0,0175) / (4 × 335,6) × 100 = 6,885 / 1342,4 × 100 = 0,51 %. Für 6 mm²: 6,885 / 2013,6 × 100 = 0,34 %. Beide Werte liegen deutlich unter der 2-%-Grenze. Das 4-mm²-Kabel reicht für diese 15-m-Strecke technisch aus, aber 6 mm² bietet zusätzliche Sicherheitsreserve und erleichtert eine spätere Erweiterung, falls Sie Module hinzufügen oder den Strom erhöhen.
Ergebnis
4 mm² → 0,51 % Spannungsabfall ✓
6 mm² → 0,34 % Spannungsabfall ✓ (empfohlen)
2,5 mm² → 0,82 % Spannungsabfall ✓ (knapp, nicht empfohlen für 15 m)MC4-Stecker: Das müssen Sie wissen
MC4-Stecker (Multi-Contact 4 mm) sind der universelle Standard für DC-Anschlüsse an Solarmodulen. Sie rasten ineinander ein und bilden eine wetterfeste, UV-beständige Verbindung, die für über 30 Jahre Außeneinsatz ausgelegt ist. Jedes moderne Solarmodul wird mit MC4-kompatiblen Steckern an den Anschlusskabeln geliefert, sodass Sie nur für Verlängerungskabel eigene Stecker kaufen müssen.
Vier Regeln: (1) Verwenden Sie ausschließlich MC4-kompatible Stecker von etablierten Herstellern — billige Nachbauten korrodieren innerhalb weniger Jahre und verursachen Lichtbogenfehler. (2) Crimpen Sie Verbindungen immer mit dem passenden MC4-Crimpwerkzeug — von Hand gecrimpte Verbindungen sind die häufigste Ursache für Übergangswiderstand in Solaranlagen. (3) Mischen Sie nie MC4-Stecker verschiedener Hersteller in einem Steckerpaar — unterschiedliche Toleranzen können eine dichte Verbindung verhindern. (4) MC4-Stecker sind für bestimmte Kabelquerschnitte ausgelegt, typischerweise 4 mm² bis 6 mm².
MC4-Kabelkompatibilität
DC- und AC-Kabel: Gemeinsame Verlegung im Kabelkanal?
In den meisten Regelwerken lautet die Antwort: Nein. Die VDE 0100-712, IEC 60364-7-712 und DIN VDE 0100-520 verlangen eine physische Trennung von DC- und AC-Leitungen. Das bedeutet separate Kabelkanäle, separate Kabeltrassen oder zumindest getrennte Kammern in einer gemeinsamen Trasse. Der Grund ist praktisch: DC-Lichtbögen sind wesentlich schwerer zu löschen als AC-Lichtbögen, da der Strom keinen Nulldurchgang hat, und gemischte DC-/AC-Leitungen erzeugen Verwechslungsgefahr bei Wartungsarbeiten.
Einige Normen erlauben Ausnahmen für bestimmte Kabeltypen — doppelisolierte DC-Kabel dürfen in manchen Konfigurationen eine gemeinsame Kabeltrasse mit AC-Leitern nutzen. Der sicherste und am weitesten anerkannte Ansatz ist jedoch immer die getrennte Verlegung. Kennzeichnen Sie alle DC-Kabelkanäle deutlich mit Warnhinweisen wie 'SOLAR-DC — NICHT UNTER LAST TRENNEN', um Unfälle bei Wartung oder Notfällen zu vermeiden.
DC-Kabel führen Spannung, solange die Sonne scheint
Wie die Strangkonfiguration den Kabelquerschnitt beeinflusst
Hier verbinden sich Strangauslegung und Kabelquerschnitt direkt. Reihenstränge (mehr Module in Reihe) erzeugen bei gleichem Strom eine höhere Spannung. Parallelstränge erzeugen die gleiche Spannung, vervielfachen aber den Strom. Höherer Strom erfordert dickere Kabel. Das bedeutet: Reihenschaltung hilft Ihnen nicht nur, die MPPT-Mindestspannung des Wechselrichters zu erreichen — sie ermöglicht auch dünnere, günstigere Kabel bei gleicher Leistung.
Beispiel: 12 Module mit je 13 A. Als einzelner Reihenstrang mit 12 Modulen: Strom beträgt 13 A, und ein 4-mm²-Kabel reicht für eine 20-m-Strecke. Als 2 parallele Stränge à 6 Module: Der Strom verdoppelt sich auf 26 A, 6 mm² oder 10 mm² werden nötig. Als 3 parallele Stränge à 4 Module: Der Strom verdreifacht sich auf 39 A, 10 mm² sind erforderlich. Der Kostenunterschied ist bei langen Strecken erheblich — 10-mm²-Kabel kostet pro Meter etwa doppelt so viel wie 4-mm²-Kabel. Das ist ein weiterer Grund, warum professionelle Installateure längere Reihenstränge gegenüber mehreren Parallelsträngen bevorzugen, wenn das Spannungsfenster des Wechselrichters es zulässt.
Berechnen Sie zuerst Ihren Strangstrom
Nutzen Sie unseren Rechner, um Ihre Strangkonfiguration zu bestimmen, und dimensionieren Sie dann die Kabel anhand des resultierenden Stroms und Ihrer Kabellänge.
5 häufige Fehler bei der Kabelauslegung
- Haushaltskabel für Solar-DC verwenden
Standardmäßige Installationskabel (NYM) sind nicht für die UV-Belastung im Freien, die starken Temperaturschwankungen auf dem Dach oder die hohen DC-Spannungen in Solarsträngen (oft 400–600 V) ausgelegt. Verwenden Sie immer spezielles Solarkabel nach DIN EN 50618. Solarkabel haben eine Doppelisolierung, UV-Stabilisatoren und Temperaturbeständigkeiten, die für Jahrzehnte auf dem Dach konzipiert sind.
- Die Rückleitung vergessen
Der Strom fließt sowohl durch den Plus- als auch den Minusleiter, und beide erzeugen Widerstand. Die Spannungsabfall-Formel verwendet den Faktor 2, weil beide Leitungsstrecken berücksichtigt werden müssen. Vergessen Sie dies, verdoppelt sich der tatsächliche Spannungsabfall gegenüber Ihrer Berechnung — aus 1 % werden in der Realität 2 %.
- AWG-Tabellen für metrische Installationen verwenden
AWG (American Wire Gauge) und mm² sind völlig unterschiedliche Maßsysteme. 10 AWG entspricht etwa 5,26 mm², nicht 10 mm². Eine Verwechslung führt zu gefährlich unterdimensionierten Kabeln. In Deutschland, Österreich und der Schweiz — und in den meisten Ländern weltweit — wird in mm² gerechnet. Nur in den USA wird AWG verwendet. Wenn Ihre Komponenten ein System verwenden, Ihre Referenztabelle aber das andere, rechnen Sie vor der Kabelwahl um.
- Temperatur-Derating nicht berücksichtigen
Die veröffentlichten Strombelastbarkeitswerte gelten bei 30 °C Umgebungstemperatur. Auf einem Dach im Sommer kann die Lufttemperatur in Kabelkanälen 50–60 °C erreichen. Bei 50 °C wird ein 6-mm²-Kabel, das bei 30 °C für 40 A zugelassen ist, auf etwa 34 A herabgestuft. Wenden Sie immer die Temperatur-Korrekturfaktoren nach DIN EN 50618 für Außeninstallationen an.
- DC-Kabel zu nah an der Dachkante verlegen
Kabel, die Fußgängerverkehr, Witterungseinflüssen oder Nagetieren ausgesetzt sind, müssen in Schutzrohren verlegt werden — Kabelschellen allein reichen für Außenverlegung nicht aus. Führen Sie Kabelkanäle entlang der Dachsparren oder Gebäudewände und verwenden Sie UV-beständiges Kanalmaterial. Standard-PVC-Kabelkanäle ohne UV-Stabilisierung werden spröde und brechen nach 2–3 Jahren Sonneneinstrahlung.
Reihen- vs. Parallelschaltung — Ratgeber
Wie Ihre Verschaltung Strom und Kabelanforderungen beeinflusst — unser vollständiger Ratgeber erklärt die Zusammenhänge.
Häufig gestellte Fragen
Welcher Kabelquerschnitt für Solarmodule?
Für die meisten privaten Solaranlagen ist 6 mm² Solarkabel die Standardwahl. Es bewältigt bis zu 40 A (mehr als genug für einen einzelnen Strang jedes gängigen Moduls) und hält den Spannungsabfall bei typischem Strangstrom bis ca. 88 m unter 2 %. Für sehr lange Strecken wählen Sie 10 mm² (bis ~147 m). Für kürzere Strecken reicht 4 mm² (bis ~59 m).
Kann ich 4-mm²-Kabel für Solarmodule verwenden?
Ja, bei Kabellängen bis etwa 59 m bei 13 A und für Einzelstrangsysteme. 4 mm² ist üblich bei kompakten Dachanlagen, bei denen der Wechselrichter direkt unter den Modulen montiert ist. Bei längeren Strecken oder höheren Strömen durch parallele Stränge empfiehlt sich ein Upgrade auf 6 mm² oder mehr.
Wie berechne ich den Spannungsabfall für Solarkabel?
Verwenden Sie die Formel: V_drop(%) = (2 × L × I × 0,0175) / (A × V) × 100. Dabei ist L die einfache Kabellänge in Metern, I der Betriebsstrom (verwenden Sie Impp aus dem Datenblatt), A der Kabelquerschnitt in mm² und V die Strangspannung (Vmpp × Modulanzahl). Halten Sie das Ergebnis unter 2 %. Unser String-Rechner liefert die benötigten Strom- und Spannungswerte.
Wie lang darf ein 6-mm²-Solarkabel maximal sein?
Bei 13 A (ein typischer Einzelstrang mit 550-W-Modulen) hält ein 6-mm²-Kabel den Spannungsabfall bis etwa 88 m einfache Länge unter 2 %. Bei geringeren Strömen um 8 A verlängert sich die Strecke auf ca. 143 m. Bei höheren Strömen wie 26 A aus zwei parallelen Strängen ist sie auf etwa 44 m begrenzt. Berechnen Sie immer für Ihren konkreten Strom und Ihre Spannung.
Dürfen Solar-DC- und AC-Kabel im selben Kabelkanal verlegt werden?
In der Regel nein. Die VDE 0100-712 und die IEC 60364-7-712 verlangen eine physische Trennung von DC- und AC-Leitungen. Verwenden Sie separate Kabelkanäle oder Kabeltrassen. Dies verhindert, dass DC-Lichtbogenfehler AC-Stromkreise beeinflussen, und beseitigt Verwechslungsgefahr bei Wartungsarbeiten. Einige Normen erlauben Ausnahmen für doppelisolierte DC-Kabel in gemeinsamen Kabeltrassen — prüfen Sie Ihre lokalen Vorschriften.
Brauche ich spezielles Kabel für Solarmodule?
Ja. Solar-DC-Kabel müssen für den Außeneinsatz ausgelegt sein: UV-beständig, doppelisoliert und mit einer Spannungsfestigkeit, die zu Ihrer Anlage passt — typischerweise 1000 V oder 1500 V DC. Standard-Installationskabel wie NYM degradiert unter Sonneneinstrahlung schnell und hat nicht die erforderliche Isolierung für hohe DC-Spannungen. Achten Sie auf Kabel, die nach DIN EN 50618 zertifiziert sind.
Was sind MC4-Stecker und brauche ich sie?
MC4-Stecker sind die Standard-Steckverbinder an jedem modernen Solarmodul. Sie rasten zusammen und bilden eine wetterfeste, UV-beständige Verbindung, die die gesamte Lebensdauer Ihrer Anlage hält. Sie benötigen MC4-kompatible Stecker für alle Verlängerungskabel zwischen Modulen und Wechselrichter. Verwenden Sie immer ein passendes MC4-Crimpwerkzeug — von Hand gecrimpte Verbindungen sind die häufigste Ursache für Übergangswiderstand in Solaranlagen.
Beeinflusst der Kabelquerschnitt die Energieerzeugung?
Ja, direkt. Ein Spannungsabfall von 2 % bedeutet, dass täglich 2 % Ihrer Solarenergie als Wärme in den Kabeln verloren gehen. Über 25 Jahre summiert sich das erheblich. Bei einer 6-kWp-Anlage mit 7.000 kWh Jahresertrag entspricht ein 2-%-Verlust 140 kWh pro Jahr — oder 3.500 kWh über die Anlagenlebensdauer. Die Mehrkosten für ein Upgrade von 4 mm² auf 6 mm² amortisieren sich in der Regel innerhalb von 1–2 Jahren durch geringere Verluste.
