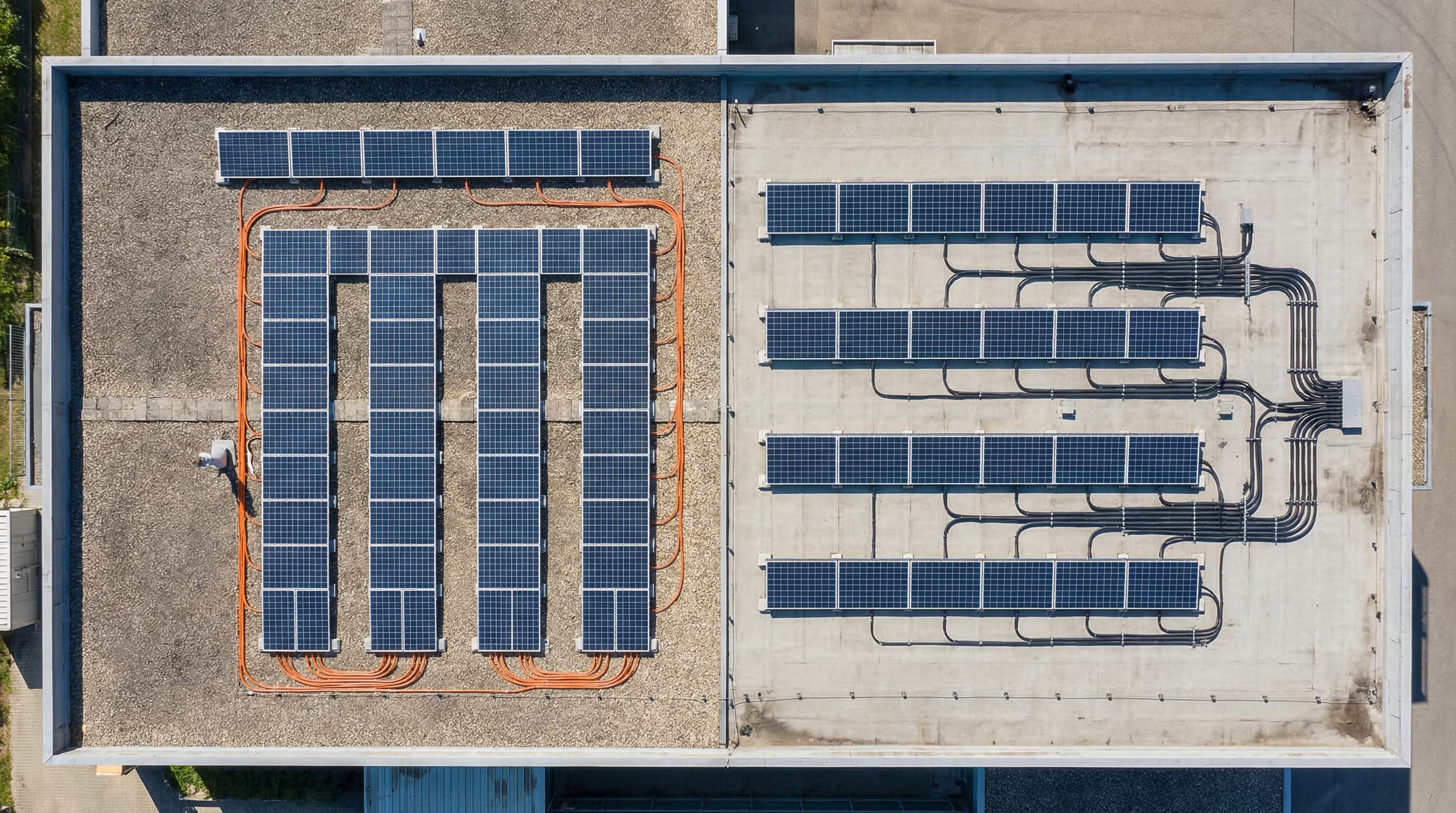

Solarmodule verdrahten: Reihen- vs. Parallelschaltung erklärt
Was bedeutet Reihen- vs. Parallelschaltung?
Wenn Sie Solarmodule miteinander verbinden, gibt es zwei grundlegende Möglichkeiten: Reihen- und Parallelschaltung. Stellen Sie sich das wie Wasserrohre vor. Reihenschaltung ist wie Rohre hintereinander verbinden — der Druck (Spannung) baut sich entlang der Kette auf, aber die Durchflussmenge (Strom) bleibt gleich wie bei einem einzelnen Rohr. Parallelschaltung ist wie Rohre nebeneinander legen — die Durchflussmenge steigt, aber der Druck bleibt gleich.
In der Praxis nutzt fast jede Solaranlage beide Varianten. Module innerhalb eines Strangs werden in Reihe geschaltet, um Spannung aufzubauen. Mehrere Stränge werden dann parallel geschaltet, um Strom und Gesamtleistung zu erhöhen. Zu verstehen, wann und warum man welche Methode einsetzt, ist der Schlüssel zu einer sicheren, effizienten Anlage.
Sie müssen kein Elektriker sein
So funktioniert die Reihenschaltung
Bei einer Reihenschaltung verbinden Sie den Pluspol eines Moduls mit dem Minuspol des nächsten. Das Ergebnis: Die Spannungen addieren sich, der Strom bleibt gleich wie bei einem einzelnen Modul. So entsteht ein 'Strang' — der Begriff kommt von dieser kettenartigen Anordnung.
Strangspannung (Reihenschaltung)
V_string = N_panels × V_panel (z. B. 10 × 49,6 V = 496 V)Reihenschaltung ist der Standardansatz für Strangwechselrichter, die eine Mindestspannung zum Starten benötigen (typisch 150–200 V). Durch die Reihenschaltung von 8–20 Modulen erzeugen Sie eine Strangspannung, die hoch genug für den MPPT-Eingangsbereich des Wechselrichters ist.
Der Nachteil: Wenn ein Modul in einem Reihenstrang verschattet ist oder schwach arbeitet, bremst es den gesamten Strang. Das schwächste Glied begrenzt den Stromfluss durch alle Module. Deshalb gibt es in modernen Modulen Bypass-Dioden — sie leiten den Strom um eine verschattete Zelle herum und begrenzen den Schaden, beseitigen ihn aber nicht vollständig.
So funktioniert die Parallelschaltung
Bei einer Parallelschaltung verbinden Sie alle Pluspole miteinander und alle Minuspole miteinander. Das Ergebnis: Die Ströme addieren sich, die Spannung bleibt gleich wie bei einem einzelnen Strang. Parallelschaltung wird verwendet, um mehrere Stränge an einem Wechselrichtereingang zusammenzuführen oder um Module direkt in Niederspannungssystemen (12 V/24 V/48 V) zu verbinden.
Gesamtstrom (Parallelschaltung)
I_total = N_strings × I_string (z. B. 3 Stränge × 13,98 A = 41,94 A)Der Vorteil der Parallelschaltung: Wenn ein Strang verschattet ist oder schwach arbeitet, produzieren die anderen Stränge weiter mit voller Leistung. Jeder Strang arbeitet unabhängig. Das macht parallele Konfigurationen schattentoleranter als einen einzelnen langen Strang.
Der Kompromiss: Parallelschaltung erhöht den Strom, was dickere Kabel erfordert, um die höhere Amperzahl sicher zu handhaben. Höherer Strom bedeutet auch, dass Sie die maximale Eingangsstromstärke und die maximale Kurzschlussstromstärke Ihres Wechselrichters pro MPPT-Eingang prüfen müssen.
Reihen-Parallel-Hybrid: der Praxisstandard
Die meisten privaten und gewerblichen Solaranlagen verwenden weder reine Reihen- noch reine Parallelschaltung — sie nutzen beides. Module innerhalb jedes Strangs werden in Reihe geschaltet (um Spannung aufzubauen), und dann werden zwei oder mehr Stränge parallel geschaltet (um die Gesamtleistung zu erhöhen). Dieser hybride Ansatz bietet das Beste aus beiden Welten: genug Spannung für den MPPT-Bereich des Wechselrichters und genug Strom für die benötigte Leistung.
Die Auslegung eines Reihen-Parallel-Systems erfordert die Beantwortung zweier Fragen: Wie viele Module pro Strang (Reihenschaltung), und wie viele Stränge parallel pro MPPT-Eingang? Die erste wird durch Spannungsgrenzen bestimmt, die zweite durch Stromgrenzen.
Strangspannung (bestimmt Module pro Strang)
V_string = N_panels × V_oc × (1 + (TC_Voc / 100) × (T_cold - 25)) muss ≤ max. DC-Spannung des Wechselrichters seinGesamtstrom (bestimmt Stränge pro MPPT)
I_total = N_strings × I_sc × (1 + (TC_Isc / 100) × (T_hot - 25)) muss ≤ max. Eingangsstrom des Wechselrichters seinBeispiel: Mit einem Huawei SUN2000-10KTL (max. DC 1100 V, MPPT 200–1000 V, max. Eingangsstrom 22 A) und Canadian Solar CS6W-550MS-Modulen könnten Sie 12 Module pro Strang verdrahten (Strang-Voc bei −15 °C ≈ 660 V, weit unter 1100 V) und 1 Strang pro MPPT betreiben (einzelner Strang-Isc bei Hitze ≈ 14,3 A, unter 22 A).
Reihe vs. parallel: Vergleich auf einen Blick
Hier ist ein schneller Vergleich zum Verständnis der wichtigsten Unterschiede:
| Merkmal | Reihenschaltung (Strang) | Parallelschaltung |
|---|---|---|
| Spannung | Addiert sich (N × V_panel) | Wie ein einzelner Strang |
| Strom | Wie ein einzelnes Modul | Addiert sich (N × I_string) |
| Schattentoleranz | Gering — ein verschattetes Modul beeinflusst alle | Gut — jeder Strang unabhängig |
| Benötigter Kabelquerschnitt | Dünner (geringerer Strom) | Dicker (höherer Strom) |
| Hauptsicherheitsrisiko | Überspannung bei Kälte | Überstrom ohne Sicherungen |
| Verdrahtungskomplexität | Einfach — Reihenschaltung | Benötigt Sammelkasten oder Abzweigstecker |
| Am besten geeignet für | Strangwechselrichter, Hochspannungssysteme | Niederspannung (12/24/48 V), schattenanfällige Standorte |
Die richtige Wahl: ein einfacher Entscheidungsleitfaden
Die richtige Verdrahtungsmethode hängt von Ihrem Wechselrichtertyp, der Verschattungssituation und der Anlagengröße ab. Hier sind drei typische Szenarien:
- Dachanlage mit Strangwechselrichter (am häufigsten)
Schalten Sie Module in Reihe zu Strängen, dann verbinden Sie 1–2 Stränge pro MPPT-Eingang. Das ist die Standard-Konfiguration für Wohnanlagen. Ermitteln Sie zunächst die maximale Modulanzahl pro Strang anhand der Spannungsgrenzen Ihres Wechselrichters und Ihrer niedrigsten Temperatur, dann entscheiden Sie über die Stranganzahl anhand der Stromgrenzen.
- Verschattete Freiflächenanlage mit verschiedenen Ausrichtungen
Verwenden Sie einen Wechselrichter mit mehreren MPPT-Eingängen. Setzen Sie Module mit gleicher Ausrichtung auf denselben MPPT-Tracker, jeweils als eigenen Strang. Unterschiedliche Ausrichtungen kommen auf verschiedene MPPTs. So beeinflusst Schatten auf einer Gruppe nicht die anderen.
- Kleine Inselanlage (12 V/24 V/48 V Batterie)
Für die Niederspannungs-Batterieladung mit einem PWM-Regler schalten Sie Module parallel, um die Spannung auf Batterieniveau zu halten. Mit einem MPPT-Regler können Sie Module in Reihe schalten für höhere Spannung — der Regler wandelt sie effizienter auf die Batteriespannung herunter.
Im Zweifel: Prüfen Sie zuerst Ihre Wechselrichter-Daten
Warum kaltes Wetter alles verändert
Hier ist der Punkt, der die meisten Einsteiger überrascht: Solarmodule erzeugen bei Kälte höhere Spannung. Die Physik des Siliziums bewirkt, dass bei Temperaturen unter der Standard-Testtemperatur von 25 °C die Leerlaufspannung (Voc) steigt. Bei einem typischen Modul mit einem Temperaturkoeffizienten von −0,27 %/°C bedeutet ein Abfall auf −15 °C einen Spannungsanstieg von etwa 10,8 %. In einem Reihenstrang multipliziert sich dieser Anstieg mit der Modulanzahl.
Strangspannung bei Kälte
V_string_cold = N × Voc × (1 + (TC_Voc/100) × (T_min - 25)) z. B. 12 × 49,6 × 1,108 = 659,5 VDies ist die wichtigste Sicherheitsprüfung bei Reihenschaltung. Wenn Ihre Kälte-Strangspannung die maximale DC-Eingangsspannung des Wechselrichters überschreitet, riskieren Sie dauerhafte Schäden. Das passiert am häufigsten an kalten, sonnigen Wintermorgen, wenn die Module am kältesten sind und zum ersten Mal nach einer Frostnacht Sonne abbekommen.
Dies ist die Hauptursache Nr. 1 für Wechselrichterschäden bei Eigeninstallationen
Rechenbeispiel: 8 Module an einem Huawei-Wechselrichter
Gehen wir eine vollständige Reihen-Parallel-Auslegung mit echter Ausrüstung aus unserer Datenbank durch:
Ausrüstung
Modul: Canadian Solar CS6W-550MS (Voc=49,6 V, Vmpp=41,7 V, Isc=13,98 A, TK Voc=−0,27 %/°C, TK Isc=+0,05 %/°C). Wechselrichter: Huawei SUN2000-10KTL (Max. DC=1100 V, MPPT-Bereich 200–1000 V, Max. Eingangsstrom=22 A pro MPPT). Konfiguration: 2 Stränge × 4 Module (8 gesamt), Aufdach-Montage. Standort: Mitteleuropa, −10 °C bis +35 °C.
Berechnungen
Strangspannung (kalt): 4 × 49,6 × (1 + (−0,27/100) × (−10 − 25)) = 4 × 49,6 × 1,0945 = 217,1 VStrangspannung (heiß): 4 × 41,7 × (1 + (−0,27/100) × (60 − 25)) = 4 × 41,7 × 0,9055 = 151,0 VGesamtstrom (heiß): 2 × 13,98 × (1 + (0,05/100) × (60 − 25)) = 2 × 13,98 × 1,0175 = 28,4 AZelltemp. (heiß): 35 °C Umgebung + 30 °C Aufdach-Zuschlag = 65 °C → konservativ mit 60 °C gerechnetErgebnisse
Kälte-Voc 217,1 V < 1100 V max. DC ✓ (sicher). Kälte-Voc 217,1 V < 1000 V MPPT-Max. ✓. Hitze-Vmpp 151,0 V < 200 V MPPT-Min. ✗ (FEHLER — Spannung im Sommer zu niedrig!). Hitze-Strom 28,4 A > 22 A max. Eingang ⚠ (Warnung). Lösung: Auf 5 Module pro Strang erhöhen (Vmpp heiß = 188,8 V — immer noch knapp) oder 6 Module pro Strang (Vmpp heiß = 226,6 V ✓) und auf 1 Strang pro MPPT reduzieren, um die Stromwarnung zu beheben.
Berechnen Sie dies für Ihre Ausrüstung
Geben Sie Ihr Modul und Ihren Wechselrichter ein, legen Sie Ihren Temperaturbereich fest und erhalten Sie sofortige Ergebnisse mit allen Sicherheitsprüfungen.
6 häufige Verdrahtungsfehler, die Sie vermeiden sollten
- Spannung bei der niedrigsten Temperatur nicht geprüft
Der gefährlichste Fehler. Die Sommerspannung ist in Ordnung, aber Winterkälte kann Ihre Strang-Voc um 10–15 % über die Datenblatt-Werte treiben. Berechnen Sie immer bei der absoluten Tiefsttemperatur Ihrer Region.
- Verschiedene Modulmodelle in einem Reihenstrang gemischt
Module in einem Reihenstrang müssen übereinstimmende Stromwerte (Isc) haben. Wenn Sie ein 13-A-Modul mit einem 10-A-Modul mischen, ist der gesamte Strang auf 10 A begrenzt — Sie verlieren 23 % der Leistung des stärkeren Moduls. Unterschiedliche Module sollten auf separate MPPT-Eingänge.
- 3+ parallele Stränge ohne Sicherungen betrieben
Bei 2 parallelen Strängen kann ein Fehler in einem Strang den Strom des anderen Strangs rückwärts durch den fehlerhaften treiben. Bei 3+ Strängen kann der kombinierte Rückstrom der intakten Stränge die Strombelastbarkeit eines einzelnen Strangs überschreiten und potenziell einen Brand verursachen. Gemäß NEC 690.9 und IEC 62548 benötigen parallele Stränge einen Überstromschutz pro Strang (Sicherungen oder Schutzschalter).
- Kabelquerschnitt für Parallelstrecken zu gering dimensioniert
Wenn Stränge parallel zusammengeführt werden, erhöht sich der Gesamtstrom. Das Kabel vom Sammelkasten zum Wechselrichter muss für den kombinierten Strom aller Stränge ausgelegt sein, nicht nur für einen. Verwenden Sie NEC 310.16 oder IEC 60364-5-52 Kabelquerschnittstabellen für die korrekte Dimensionierung.
- MPPT-Spannungsfenster ignoriert
Ihr Wechselrichter hat eine minimale MPPT-Spannung (typisch 150–200 V). Wenn Ihre Strangspannung bei Hitze darunter fällt, kann der Wechselrichter die maximale Leistung nicht nachführen und Ihre Ausbeute sinkt stark. Prüfen Sie immer, ob Vmpp bei Ihrer heißesten Zelltemperatur über dem MPPT-Minimum bleibt.
- Absolute maximale DC-Spannung des Wechselrichters überschritten
Das ist ein Hardware-Limit, kein Software-Limit. Eine Überschreitung kann die Eingangsstufe des Wechselrichters dauerhaft zerstören. Prüfen Sie die Strang-Voc bei Ihrer niedrigsten Temperatur gegen diesen Wert. Wenn es knapp ist (innerhalb 5 %), reduzieren Sie die Module pro Strang um eins als Sicherheitsmarge.
Was ist mit Mikrowechselrichtern?
Mikrowechselrichter (wie Enphase IQ8) werden an jedem einzelnen Modul befestigt und wandeln DC direkt am Modul in AC um. Mit Mikrowechselrichtern gibt es keine Entscheidung zwischen Reihen- oder Parallelschaltung auf der DC-Seite — jedes Modul arbeitet unabhängig. Die AC-Ausgänge aller Mikrowechselrichter werden auf einem gemeinsamen AC-Stromkreis zusammengeführt.
Das eliminiert alle in diesem Artikel besprochenen Spannungs- und Stromberechnungen. Keine Strangauslegung, keine Temperaturkorrekturen, kein Risiko einer DC-Überspannung. Allerdings kosten Mikrowechselrichter 20–30 % mehr pro Watt als Strangwechselrichter, und jede Einheit benötigt einen eigenen AC-Anschluss. Sie sind ideal für komplexe Dächer mit mehreren Ausrichtungen, starker Verschattung oder Installationen, bei denen modulweise Überwachung und maximale Sicherheit gewünscht sind. Für unkomplizierte Dach- oder Freiflächenanlagen mit minimaler Verschattung ist ein Strangwechselrichter mit korrekter Strangauslegung in der Regel wirtschaftlicher.
Mikrowechselrichter vs. Strangwechselrichter: Wann eignet sich was?
NEC 2026 und IEC 62548: Was die Normen sagen
Elektrische Vorschriften verlangen bestimmte Sicherheitsmaßnahmen bei der Verdrahtung von Solarmodulen. Die beiden wichtigsten Normen sind NEC Artikel 690 (in den USA) und IEC 62548 (international). Beide behandeln Strangauslegung, Überstromschutz und Kennzeichnung.
Für parallele Stränge verlangt NEC 690.9 einen Überstromschutz (Sicherungen), wenn drei oder mehr Stränge parallel geschaltet sind. IEC 62548 erfordert ebenso einen Schutz pro Strang, wenn der Rückstrom paralleler Stränge die Strangsicherungswerte des Moduls überschreiten kann. NEC 2026 hat eine neue Anforderung hinzugefügt: PV-Überstromschutzgeräte müssen jetzt mit 'Photovoltaic' oder 'PV' gekennzeichnet sein — Standard-Kfz-Sicherungen sind nicht mehr zulässig.
Für Spannungsberechnungen hat NEC 2026 die bisherige 100-kW-Anlagengrößenschwelle gestrichen — die berechnungsbasierte Methode zur Bestimmung der Maximalspannung steht jetzt für Anlagen jeder Größe zur Verfügung. IEC 62548 empfiehlt, vor der Temperaturkorrektur eine Fertigungstoleranz von 2–3 % auf Voc aufzuschlagen — der konservativste Ansatz. Beide Normen stimmen überein: Verwenden Sie immer die niedrigste erwartete Temperatur, nicht die durchschnittliche Wintertemperatur, für Ihre Kältespannungsberechnung.
Häufig gestellte Fragen
Ist es besser, Solarmodule in Reihe oder parallel zu schalten?
Das hängt von Ihrem Wechselrichtertyp und Ihrer Anlagenauslegung ab. Für Strangwechselrichter (die häufigste Lösung im Wohnbereich) werden Module innerhalb jedes Strangs in Reihe geschaltet, dann die Stränge parallel. Reihenschaltung baut die Spannung auf, die Ihr Wechselrichter braucht; Parallelschaltung erhöht die Gesamtleistung. Die meisten Anlagen nutzen beides — reine Reihen- oder reine Parallelschaltung ist außerhalb kleiner Inselanlagen selten.
Kann ich verschiedene Solarmodule in Reihe schalten?
Nicht empfohlen. In einem Reihenstrang begrenzt das Modul mit dem niedrigsten Strom den gesamten Strang. Wenn Sie ein 14-A-Modul mit einem 11-A-Modul mischen, liefert der gesamte Strang nur 11 A. Unterschiedliche Module sollten auf separaten MPPT-Eingängen platziert werden, wo jedes unabhängig optimiert werden kann.
Wie viele Solarmodule kann ich in einem Strang verdrahten?
Das hängt von der maximalen DC-Spannung Ihres Wechselrichters und Ihrer niedrigsten Ortstemperatur ab. Die Formel: max. Module = Abrunden(max. DC-Spannung / (Voc × Temperaturfaktor)). Beispiel: Bei einem 600-V-Wechselrichter und 49,6-V-Modulen bei −15 °C: 600 / (49,6 × 1,108) = 10,9 — also maximal 10 Module pro Strang.
Brauche ich Sicherungen für parallele Solarmodulstränge?
Ja, wenn Sie 3 oder mehr Stränge parallel am selben MPPT-Eingang haben. Bei 2 Strängen ist der Rückstrom eines Strangs durch einen fehlerhaften Strang auf den Isc eines Strangs begrenzt, was Module typischerweise verkraften. Bei 3+ kann der kombinierte Rückstrom der intakten Stränge die Modulsicherungswerte überschreiten und eine Brandgefahr darstellen. NEC 690.9 und IEC 62548 verlangen in diesem Fall einen Überstromschutz pro Strang.
Was passiert mit in Reihe geschalteten Modulen, wenn eines verschattet ist?
Das verschattete Modul reduziert den Stromfluss durch den gesamten Strang, da alle Module in Reihe denselben Strom führen müssen. Moderne Module haben Bypass-Dioden, die den Strom um verschattete Zellen herumleiten und einen vollständigen Strangausfall verhindern — die Leistung wird aber dennoch proportional zu den verschatteten Zellen reduziert. In einer Parallelschaltung ist nur der betroffene Strang betroffen — die anderen arbeiten mit voller Leistung weiter.
Beeinflusst die Verdrahtungsmethode meine Energieerzeugung?
Nicht direkt — die Gesamtleistung wird durch die Modulanzahl und die Solarbedingungen bestimmt, nicht durch die Verdrahtung. Allerdings beeinflusst die Verdrahtung, wie effizient Ihr Wechselrichter diese Leistung umwandelt. Wenn Ihre Strangspannung außerhalb des MPPT-Bereichs liegt (zu niedrig im Sommer oder zu hoch im Winter), verlieren Sie Effizienz oder lösen Sicherheitsabschaltungen aus. Eine korrekte Strangauslegung stellt den maximalen Energieertrag das ganze Jahr über sicher.
Kann ich Solarmodule gleichzeitig in Reihe und parallel schalten?
Ja — das nennt sich Reihen-Parallel-Konfiguration (Hybrid) und ist der Standardansatz für die meisten Anlagen. Module innerhalb jedes Strangs werden in Reihe geschaltet (Spannungsaufbau), und mehrere Stränge werden parallel an denselben MPPT-Eingang angeschlossen (Stromaufbau). So erhalten Sie sowohl den Spannungsbereich, den Ihr Wechselrichter benötigt, als auch die gewünschte Gesamtleistung.
Prüfen Sie Ihre Verdrahtungskonfiguration
Nutzen Sie unseren kostenlosen Rechner, um jede Panel-Wechselrichter-Kombination zu prüfen. Er überprüft alle Spannungs- und Stromgrenzen automatisch.
