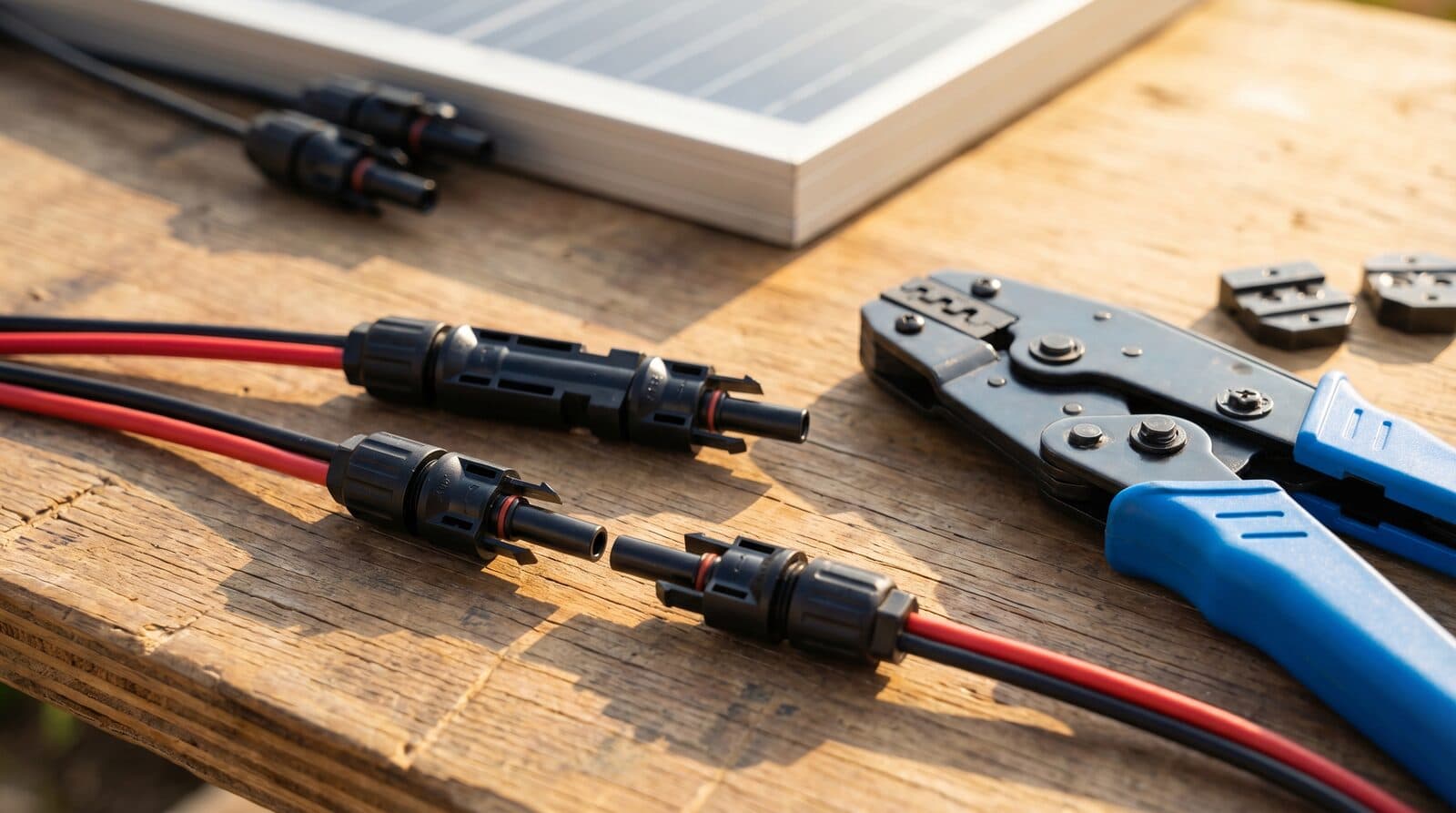

Conectores MC4 solares: tipos, marcas y selección
Qué son los conectores MC4
MC4 significa Multi-Contact 4 mm: el nombre proviene de la empresa suiza Multi-Contact (hoy Stäubli) y del pasador de contacto de 4 mm de diámetro que hay dentro del conector. Introducidos a principios de los años 2000, los conectores MC4 se convirtieron rápidamente en el estándar universal para el cableado DC de paneles solares en todo el mundo. Hoy en día, prácticamente todos los paneles solares residenciales y comerciales se entregan con cables compatibles con MC4 preinstalados en su caja de conexiones.
El sistema MC4 sustituyó a su predecesor, el MC3, añadiendo un mecanismo de bloqueo que evita la desconexión accidental: algo crítico para instalaciones en tejado donde un cable suelto que transporta 30-40 A de corriente continua supone un grave riesgo de incendio. El diseño está regulado por la norma IEC 62852, el estándar internacional para conectores DC en sistemas fotovoltaicos.
El mercado mundial de conectores MC4 alcanzó los $3.7 billion en 2024 y se prevé que crezca a un CAGR del 12 % hasta 2030. Tanto si estás montando un sistema de tejado de 3 kW como una planta solar de 100 MW, te encontrarás con conectores MC4 en cada unión de cables. Entender cómo funcionan, en qué marcas confiar y cómo instalarlos correctamente puede ahorrarte fallos muy costosos.
Anatomía MC4: cómo funcionan
Cada conexión MC4 se compone de dos mitades: un conector macho (pasador) y un conector hembra (casquillo). El lado macho tiene un pasador macizo de aleación de cobre de 4 mm; el lado hembra contiene un manguito de contacto con resorte que sujeta el pasador al insertarlo. Un anillo de bloqueo de plástico en la carcasa exterior encaja con un clic y requiere una herramienta especial de desbloqueo (o dos destornilladores planos) para separarse: esto evita que el viento, las vibraciones o un tirón accidental rompan la conexión.
El cable entra por un prensacables en la parte trasera del conector. Este prensacables crea un sello estanco alrededor del aislamiento y proporciona alivio de tensión para que la fuerza mecánica sobre el cable no llegue al engarce interior. Bien montado, el par acoplado alcanza protección IP67: totalmente estanco al polvo y resistente a inmersión temporal de hasta 1 m. La resistencia de contacto en un conector de calidad está por debajo de 0.5 mΩ, lo que significa que prácticamente no se pierde potencia en la unión.
Tecnología de contacto MULTILAM
Tipos y modificaciones de conectores MC4
El diseño original del MC4 ha evolucionado hasta convertirse en una familia de conectores especializados. Cada tipo cumple una función concreta dentro del sistema de cableado solar. Esto es lo que está disponible:
| Tipo | Tensión | Corriente | Uso típico |
|---|---|---|---|
| MC4 estándar | 1000 V DC | 30–40 A | Conexiones panel a panel y panel a inversor |
| MC4-EVO2 | 1500 V DC | 40–70 A | Sistemas a escala de servicios públicos y residenciales modernos |
| Conector en T | 1000–1500 V | 30 A | Dividir una línea en dos rutas paralelas |
| Conector en Y | 1000–1500 V | 30 A | Unir dos strings paralelos en una sola entrada |
| Fusible en línea | 1000 V DC | 15–30 A | Protección de sobrecorriente por string sin caja combinadora |
| Cable de extensión | 1000–1500 V | 30 A | Cubrir la distancia entre paneles e inversor |
| Montaje en panel | 1000 V DC | 30 A | Preinstalado en las cajas de conexiones de los paneles |
Los conectores MC4-EVO2 son retrocompatibles con MC4 estándar del mismo fabricante, pero solo hasta 1000 V. Si la tensión de tu sistema supera los 1000 V (algo común en instalaciones comerciales con strings largos), todos los conectores del circuito deben estar dimensionados para 1500 V. Los conectores de derivación (T e Y) son esenciales para el cableado en paralelo: te permiten unir o dividir strings sin cajas combinadoras independientes.
Top 5 marcas de conectores MC4
No todos los conectores MC4 son iguales. Estos cinco fabricantes lideran el mercado mundial en calidad, certificaciones y base instalada. Elegir un conector de esta lista significa que tu sistema cumple los requisitos de seguros y normativa en prácticamente cualquier jurisdicción:
| Marca | País | Producto clave | Tensión máx. | Corriente máx. | Certificaciones |
|---|---|---|---|---|---|
| Stäubli | Suiza | MC4 / MC4-EVO2 | 1500 V DC | 70 A | TUV, UL, JET |
| Amphenol | EE. UU. | Helios H4 | 1500 V DC | 40 A | TUV, UL |
| Phoenix Contact | Alemania | SUNCLIX | 1500 V DC | 40 A | TUV, UL |
| TE Connectivity | Suiza | SOLARLOK | 1500 V DC | 40 A | TUV, UL |
| Weidmüller | Alemania | PV-STICK | 1500 V DC | 40 A | TUV, UL |
Los cinco fabricantes ofrecen conectores hasta 1500 V DC y cuentan con certificaciones TUV y/o UL. Stäubli domina el mercado con más de 800 GW de capacidad conectada en todo el mundo: más de la mitad de todas las instalaciones solares del planeta usan conectores MC4 originales.
Por qué Stäubli lidera el mercado
Conectores chinos: niveles de calidad y riesgos
China produce la gran mayoría de los conectores compatibles con MC4 que se venden en el mundo. El espectro de calidad es enorme: desde fabricantes premium con certificación TUV y UL completas hasta clones sin marca vendidos a granel en marketplaces. Conocer los niveles te ayuda a evitar la peligrosa gama baja sin pagar de más.
Las marcas chinas premium (QC Solar, Renhe, PNTECH) invierten en una certificación adecuada y usan contactos de cobre estañado con carcasas de PPO estabilizado contra UV. Sus conectores superan los ensayos IEC 62852 y los emplean fabricantes de paneles como JA Solar y Trina. Las marcas de gama media a menudo solo cuentan con certificaciones parciales: pueden pasar TUV pero no UL, o estar ensayadas a 1000 V pero no a 1500 V. Los clones económicos del extremo bajo del mercado usan contactos de acero niquelado, plásticos inferiores que se vuelven frágiles bajo la exposición UV y tienen una resistencia de contacto entre 10 y 20 veces mayor que la de los originales.
El riesgo práctico es claro: una alta resistencia de contacto genera calor. Un conector que opera a 10 mΩ en lugar de 0.5 mΩ disipa 20 veces más potencia en forma de calor en la unión. Tras meses de exposición al sol, la lluvia y los ciclos térmicos, la carcasa de plástico se degrada, el sello falla, entra humedad, la corrosión se acelera y el conector acaba convirtiéndose en un punto de ignición. Esto no es teórico: los incendios provocados por conectores se encuentran entre las causas más habituales de fallos en instalaciones solares en todo el mundo.
Mezclar marcas anula tu garantía
Cómo emparejar conectores con tus paneles solares
El conector que compres debe coincidir con la salida de cable de tu panel en tres aspectos: sección del cable, intensidad nominal y tensión nominal. La mayoría de paneles residenciales se entregan con cables de 4 mm² (12 AWG), que es la sección estándar para MC4. Si tu panel usa cables de 6 mm² (habitual en módulos de mayor corriente, por encima de 15 A de Isc), asegúrate de que el conector admita cable de 6 mm²: no todos los cuerpos MC4 estándar lo hacen.
La intensidad nominal es la siguiente comprobación. La corriente nominal del conector debe superar la corriente de cortocircuito (Isc) del panel con un margen de seguridad. Para un panel con 18 A de Isc, un conector de 30 A ofrece un margen suficiente. Para paneles bifaciales de alta corriente que superan los 20 A, conviene usar conectores de 40 A o MC4-EVO2.
La tensión nominal importa a nivel de sistema, no a nivel de panel. Un único panel de 580 W produce alrededor de 50 V, pero un string de 15 paneles llega a 750 V. Si la tensión de tu sistema supera los 1000 V DC (algo posible con strings de 21 o más paneles en un día frío), necesitas conectores con tensión nominal de 1500 V en todo el string, no solo en el extremo del inversor.
Guía de cableado DC solar
Aprende a elegir la sección de cable correcta para tu string solar: fórmulas de caída de tensión, tablas de secciones y compatibilidad con MC4.
Pedir conectores antes de que lleguen tus paneles
Puedes (y deberías) pedir los conectores antes de que te entreguen los paneles. La clave es saber qué buscar en la ficha técnica o en la descripción del producto. Cualquier fabricante serio publica el tipo de conector (normalmente «MC4» o «compatible con MC4»), la sección del cable (4 mm² o 6 mm²) y la longitud del cable en la sección de especificaciones mecánicas de la ficha técnica.
Una vez sepas el tipo de conector y la sección del cable, calcula la cantidad que necesitas. Aquí tienes una checklist práctica para hacer el pedido:
- Mira en la ficha técnica el tipo de conector y la sección del cable
Busca «Tipo de conector: MC4» y «Cable: 4 mm²» (o 6 mm²) en las especificaciones mecánicas. Si la ficha indica una marca concreta (por ejemplo, «Stäubli MC4»), compra la misma marca para tus extensiones. - Cuenta los pares de conectores para las conexiones entre paneles
En un string en serie, cada panel se conecta al siguiente mediante sus cables MC4 preinstalados: solo necesitas conectores adicionales para extensiones de cable o para reposiciones. Cuenta un par (macho + hembra) por cada cable de extensión que vayas a fabricar. - Suma cables de extensión para el tramo hasta el inversor
El cable desde el último panel del string hasta el inversor suele ser el más largo. Mide la distancia y pide cables de extensión prefabricados o compra conectores y cable para engarzarlos tú mismo. Añade un 10-15 % de longitud extra para esquivar obstáculos en el recorrido. - Añade conectores de derivación para strings paralelos
Si vas a conectar dos o más strings a una sola entrada MPPT del inversor, necesitas conectores en Y: un par por cada unión paralela. Para tres strings, necesitas dos pares de conectores en Y. - Pide 2-3 pares de repuesto
Los conectores fallan de vez en cuando durante el engarzado (sobrecompresión, pasador desalineado), y tener repuestos evita retrasos en el proyecto. Los repuestos cuestan menos de $5, pero una semana de espera cuesta mucho más.
Herramientas de engarzado e instalación
Una crimpadora MC4 con trinquete es la única forma correcta de fijar un conector a un cable. Estas herramientas admiten cables de 2.5, 4 y 6 mm² y aplican una presión calibrada con precisión para deformar el cilindro metálico de engarce alrededor del conductor pelado. El mecanismo de trinquete impide soltar la herramienta antes de completar el engarce: esto es lo que diferencia una conexión fiable de 25 años de una que falla en dos.
Las crimpadoras de calidad cuestan $25-50: una inversión que merece la pena si tienes en cuenta que un engarce flojo en un string de 600 V puede provocar un incendio por arco eléctrico. Nunca las sustituyas por alicates, un tornillo de banco o una crimpadora genérica: no pueden aplicar la presión radial uniforme que requieren los cilindros de engarce MC4.
Sigue estos cuatro pasos para cada conexión:
- Pela el aislamiento del cable
Retira exactamente 7-8 mm de aislamiento del extremo del cable usando un pelacables solar o un cuchillo afilado. No mees los hilos de cobre: los hilos dañados reducen la sección y crean puntos calientes. - Inserta el pasador de contacto
Desliza el conductor pelado dentro del cilindro de engarce del contacto metálico (pasador o casquillo). Empuja hasta que el conductor quede totalmente asentado: deberías ver el cobre a ras de la ventana de inspección en algunos diseños de contacto. - Engarza con la herramienta de trinquete
Coloca el contacto en el dado del tamaño correcto (4 mm² o 6 mm²) y aprieta los mangos hasta que el trinquete se libere. No abras la herramienta antes de tiempo. El engarce debe ser uniforme en todo el perímetro del cilindro. - Monta y bloquea la carcasa
Empuja el contacto engarzado dentro del cuerpo plástico del conector hasta que haga clic y quede bloqueado en su sitio. Después enrosca la tuerca del prensacables sobre el cable y apriétala para sellar la entrada contra el agua. Haz una prueba de tracción en el cable con una fuerza moderada: no debe salirse.
Nunca sueldes las conexiones MC4
Errores comunes y seguridad
La mayoría de fallos relacionados con MC4 se deben a un puñado de errores de instalación que se repiten una y otra vez. Evita estos cinco errores y tus conectores durarán más que los paneles a los que sirven:
- Mezclar marcas de conectores
Acoplar un pasador Stäubli con un casquillo QC Solar (o cualquier otra combinación de marcas) crea un contacto metal-metal imperfecto. La pequeña diferencia en el diámetro del pasador, la presión de contacto y el material del baño provoca un aumento de la resistencia, generación de calor y, finalmente, arcos eléctricos o incendio. Usa siempre conectores del mismo fabricante en cada par de conexión. - Confiar en el apriete a mano en lugar de un engarce correcto
Empujar el cable dentro del pasador de contacto y apretar con alicates da una conexión poco fiable. Sin una presión de engarce calibrada, el cilindro no se deforma de manera uniforme: algunos hilos hacen contacto y otros no. La sección efectiva baja, la resistencia sube y la unión se sobrecalienta bajo carga. - Romper el sello IP67
Cada conector MC4 alcanza IP67 solo cuando el prensacables está bien apretado y el diámetro de cable correcto rellena la abertura. Usar un cable de sección insuficiente (por ejemplo, 2.5 mm² en un prensacables diseñado para 4 mm²) deja huecos por los que entra humedad. Dejar conectores sin acoplar durante la instalación, sin tapas protectoras, expone los contactos a la lluvia y la corrosión. - Cables de sección insuficiente que calientan los conectores
Si la sección de tu cable es demasiado pequeña para la corriente que pasa por él, el propio cable se convierte en una resistencia. El calor viaja al conector, acelera el envejecimiento del plástico y compromete el sello. Dimensiona siempre el cable DC para soportar toda la corriente de cortocircuito del string con margen. - Falta de alivio de tensión en los tendidos de cable
Los conectores MC4 están diseñados para colgar libremente entre paneles, no para soportar el peso del cable en bajadas verticales largas. Sin bridas o sujetacables que aseguren el tendido, la vibración por viento y la gravedad fatigan poco a poco el cable en la entrada del prensacables, hasta agrietar el aislamiento o aflojar el engarce.
Comprueba la compatibilidad de tu string
Usa la calculadora de Solar Stack para verificar que tu combinación panel-inversor es segura: límites de tensión, intensidades nominales y rango MPPT en una sola comprobación.
Preguntas frecuentes
¿Qué significa MC4?
MC4 significa Multi-Contact 4 mm. «Multi-Contact» es la empresa suiza que inventó el conector (hoy parte de Stäubli) y «4» se refiere al diámetro de 4 mm del pasador de contacto interior.
¿Son compatibles entre sí todos los conectores MC4?
No. Aunque la mayoría de conectores compatibles con MC4 comparten el mismo formato, los conectores de fabricantes distintos no deben mezclarse nunca. Las tolerancias del pasador, la presión del resorte y los materiales del baño cambian entre marcas, lo que aumenta la resistencia de contacto y el riesgo de incendio. Usa siempre la misma marca en ambas mitades de una conexión.
¿Puedo mezclar conectores MC4 y MC4-EVO2?
Sí, pero solo si son del mismo fabricante (Stäubli) y la tensión del sistema se mantiene por debajo de 1000 V DC. Stäubli MC4 y MC4-EVO2 están certificados oficialmente como par compatible por TUV y UL hasta 1000 V. Por encima de 1000 V, usa MC4-EVO2 en todo el circuito.
¿Cómo sé qué tipo de conector usan mis paneles?
Consulta la sección de especificaciones mecánicas de la ficha técnica de tu panel: ahí aparece el tipo de conector (por ejemplo, «MC4», «MC4-EVO2», «QC4»). Si no tienes la ficha técnica, fíjate en el propio cuerpo del conector: encontrarás marcas de fabricante o números de modelo grabados en la carcasa de plástico.
¿Cuántos conectores MC4 necesito para mi sistema?
En un string en serie, los paneles se conectan entre sí mediante sus cables MC4 preinstalados: solo necesitas conectores adicionales para los cables de extensión (tramo panel-inversor) y conectores de derivación (strings paralelos). Cuenta un par por cada cable de extensión, un par de conector en Y por cada unión paralela y añade 2-3 pares de repuesto.
¿Necesito una herramienta especial para los conectores MC4?
Sí: una crimpadora MC4 con trinquete ($25-50) es imprescindible para conexiones fiables. El trinquete asegura la presión de engarce correcta cada vez. También necesitas un pelacables solar y, opcionalmente, llaves de montaje/desmontaje MC4 para apretar o separar pares acoplados.
¿Puedo reutilizar conectores MC4 antiguos?
No es recomendable. Una vez engarzado un conector sobre un cable, el cilindro de engarce queda deformado de forma permanente. Volver a engarzar sobre un cable nuevo da una unión irregular. Los resortes de contacto también se relajan con el tiempo, sobre todo en conectores baratos. Los pares MC4 nuevos cuestan $1-3 cada uno: usa siempre conectores nuevos.
¿Cuánto duran los conectores MC4?
Los conectores MC4 de calidad de los fabricantes top (Stäubli, Amphenol, Phoenix Contact) tienen una vida útil de 25-30 años, en línea con la garantía de la mayoría de paneles solares. Los clones económicos pueden fallar en 5-10 años por la degradación UV del plástico de la carcasa y la corrosión de los contactos.
