Двосторонні сонячні панелі: чому генерація перевищує розрахунок
Чому ваша станція генерує більше за розрахунок
Знайома ситуація: ви встановили 8 панелей по 615 Вт, на папері це 4,92 кВт, а моніторинг інвертора показує більше. І це не помилка приладу — це біфаціальний ефект, про який рідко говорять продавці при встановленні.
Більшість сучасних панелей потужністю 550+ Вт — двосторонні (біфаціальні). Їхня тильна сторона теж генерує електрику, збираючи відбите та розсіяне світло від поверхні під панелями. Номінальна потужність у даташиті — це тільки лицьова сторона при стандартних тестових умовах (STC). Тильна додає зверху 5–30 % залежно від умов монтажу.
Ваші 4,92 кВт — це мінімум, який гарантує виробник. Реальна генерація вища, бо тильна сторона збирає світло, яке звичайні однобічні панелі просто ігнорують.
Чому в даташиті цього не видно?
Що таке двостороння (біфаціальна) панель
Звичайна (монофаціальна) панель має непрозору задню стінку — зазвичай білу або чорну плівку. Двостороння панель замість плівки має скло з обох боків. Через прозору тильну сторону сонячні комірки отримують світло і ззаду.
Лицьова сторона працює як у звичайній панелі — поглинає пряме сонячне випромінювання. Тильна сторона збирає відбите від землі, даху або інших поверхонь світло (це називається альбедо), а також розсіяне небом світло, яке потрапляє знизу.
Коефіцієнт біфаціальності (bifaciality factor) показує ефективність тильної сторони відносно лицьової. Наприклад, значення 0,70 (або 70 %) означає: якщо тильна сторона отримає таке саме освітлення, як лицьова, вона видасть 70 % від лицьової потужності. У сучасних панелей цей коефіцієнт — від 70 % (PERC) до 90 % (HJT).
Як відрізнити двосторонню панель?
Як генерація розподіляється між сторонами
Лицьова сторона отримує пряме сонце і дає 100 % номінальної потужності при STC. Тильна сторона отримує лише відбите та розсіяне світло, яке значно слабше прямого. Скільки саме — залежить від альбедо поверхні під панелями. Ось реальні значення для поширених поверхонь:
| Поверхня | Альбедо | Приріст (біф. 70 %) |
|---|---|---|
| Трава зелена | ≈ 20 % | +10–14 % |
| Бетон / плитка | ≈ 25–30 % | +12–17 % |
| Пісок / світлий ґрунт | ≈ 30–35 % | +15–20 % |
| Сніг | ≈ 60–80 % | +25–40 % |
| Білий дах / мембрана | ≈ 60–70 % | +25–35 % |
| Світлий гравій / щебінь | ≈ 30–40 % | +15–22 % |
| Темний бітумний дах | ≈ 5–10 % | +2–5 % |
Формула біфаціального приросту струму
Isc_ефективний = Isc × (1 + біфаціальність × альбедо × 0,7)Множник 0,7 — це view factor (фактор огляду), індустріальний стандарт, який враховує, що тильна сторона не бачить поверхню рівномірно: частину перекривають кріплення, частину — сусідні панелі, а з країв світло потрапляє під кутом. PVsyst та стандарт AS/NZS 5033:2021 використовують це ж значення.
Чому затінення критичне тільки для лицьової сторони
Це ключове питання, яке бентежить багатьох. Відповідь криється в тому, як з'єднані комірки всередині панелі та звідки приходить світло на кожну сторону.
Лицьова сторона отримує пряме спрямоване сонячне світло. Комірки з'єднані послідовно в 3 групи (субстрінги) по 24 комірки (у типовій 144-комірковій панелі). У послідовному ланцюзі струм однаковий через усі комірки — як вода в трубі. Якщо одна комірка затінена, вона генерує менше струму і стає «вузьким місцем» для всієї групи. Замість генератора вона перетворюється на навантаження, нагрівається і може пошкодитися (hot spot).
Тильна сторона працює принципово інакше. Вона збирає розсіяне і відбите світло, яке приходить з усіх напрямків — від землі, стін, сусідніх об'єктів. Це світло не утворює чітких тіней. Навіть якщо кріплення кидає тінь на кілька комірок ззаду, решта тильної поверхні продовжує збирати відбите світло з інших ділянок. Втрата розсіяного світла на кількох комірках — це кілька відсотків від і так невеликого тильного приросту, а не катастрофічне падіння потужності.
Головна різниця в одному реченні
Bypass діоди: як панель не вимикається повністю
Кожна сучасна панель має 3 bypass (байпасних) діоди — по одному на кожну групу комірок (субстрінг). Коли комірки в групі затінені і перестають генерувати достатньо струму, bypass діод відкривається і направляє струм в обхід цієї групи. Панель втрачає потужність тільки затіненої третини, а дві інші третини працюють нормально.
Без bypass діодів затінення однієї комірки зупинило б увесь стрінг панелей — це десятки або сотні ватів втрат. З ними втрата обмежена одним субстрінгом однієї панелі.
Але тут є підступна деталь: bypass діод не усуває проблему — він її локалізує. Затінена група все одно не генерує, і панель працює на 66 % замість 100 %. У стрінгу з 10 панелей це означає втрату ~3,3 % загальної потужності через одну затінену комірку. Для лицьової сторони це суттєво. Для тильної — де вся генерація і так складає 10–20 % — bypass діоди майже ніколи не спрацьовують, бо розсіяне світло не створює достатнього контрасту між комірками.
Hot spot — реальна небезпека
Скільки додає тильна сторона — реальні приклади
Формула біфаціального приросту враховує три фактори: коефіцієнт біфаціальності панелі, альбедо поверхні та view factor (0,7). Подивимося, що це означає на практиці для типової панелі з біфаціальністю 70 %:
Практичний біфаціальний приріст
Приріст = біфаціальність × альбедо × view_factor
Приклад: 0,70 × 0,30 × 0,7 = 0,147 = +14,7 %Цей приріст додається до струму короткого замикання (Isc), а не до потужності напряму. Але оскільки потужність пропорційна струму, ефект на генерацію приблизно такий самий.

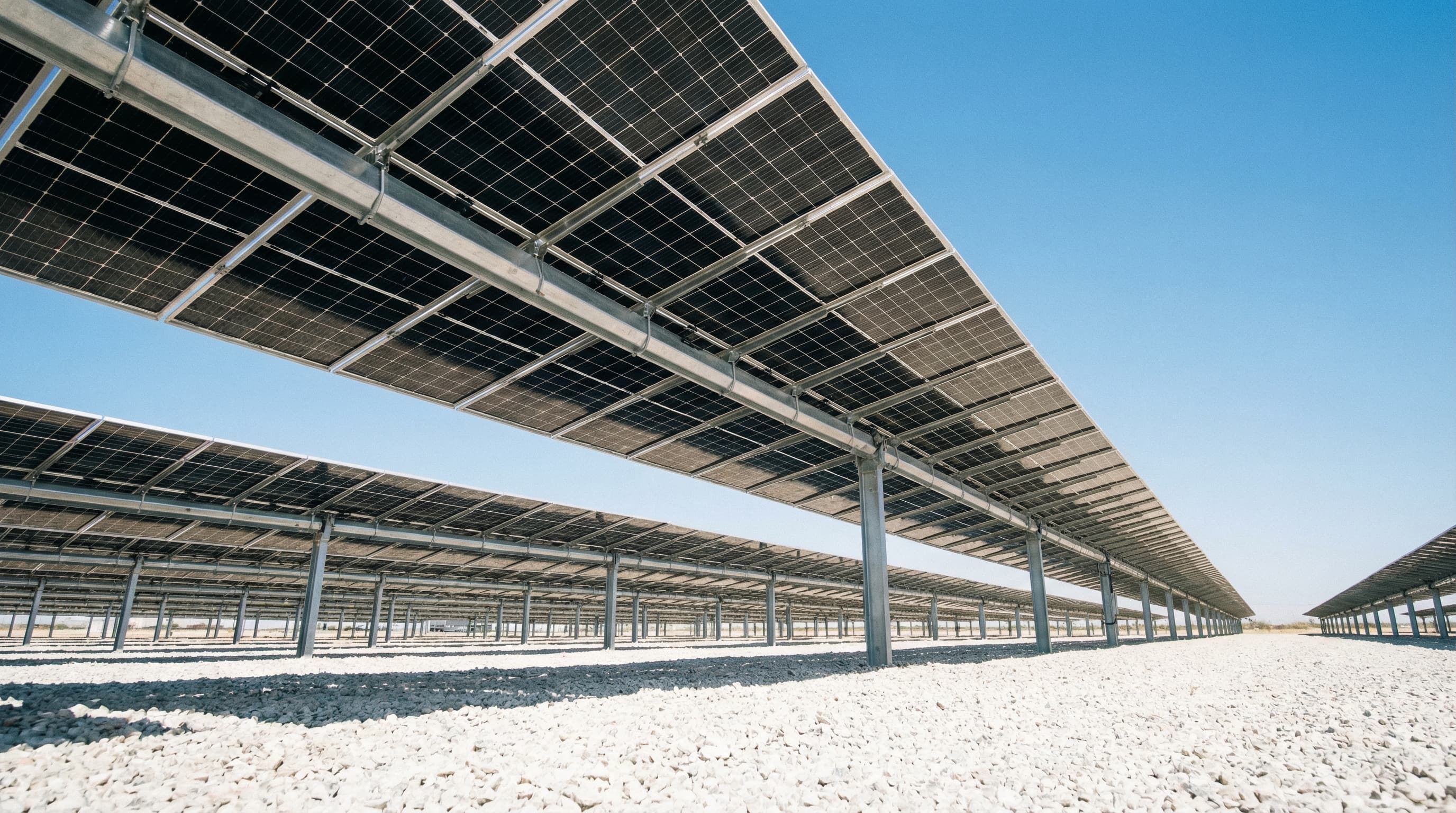

Наземна станція на білому гравії
Альбедо 35 %, висота кріплення 1 м. Приріст: 0,70 × 0,35 × 0,7 = +17 %. Якщо станція дає 5 кВт з лицьової сторони, тильна додає ≈ 850 Вт. За рік на 1 кВт встановленої потужності це +200–250 кВт·год додаткової енергії.
Дах із темного бітуму (flush mount)
Альбедо 8 %, зазор між панеллю та дахом 5 см. Приріст: 0,70 × 0,08 × 0,7 = +3,9 %. Мінімальний ефект, бо темна поверхня майже не відбиває світло, а малий зазор не дає розсіяному світлу потрапити на тильну сторону.
Зима зі снігом (Київ, Харків)
Альбедо снігу 70 %, панелі під кутом 35°, кріплення 0,5 м. Приріст: 0,70 × 0,70 × 0,7 = +34 %. Зимою, коли сонця мало, біфаціальні панелі частково компенсують короткий день за рахунок відбиття від снігу. Це одна з причин, чому вони особливо вигідні в Україні.
Чому інвертор показує більше за номінал?
Як максимізувати вигоду від біфаціальності
Не всі інсталяції однаково використовують потенціал двосторонніх панелей. Ось що реально впливає на тильну генерацію:
Висота монтажу. Мінімум 30 см від поверхні, оптимально 50–100 см. Більша відстань дозволяє відбитому світлу рівномірніше розподілятися по тильній стороні. При flush-монтажі впритул до даху ефект біфаціальності практично нульовий.
Колір поверхні. Світла поверхня під панелями — найпростіший спосіб збільшити приріст. Білий гравій, світла тротуарна плитка або біла мембрана на плоскому даху можуть подвоїти тильну генерацію порівняно з темним бітумом.
Відстань між рядами. Якщо панелі стоять у кілька рядів (наземна станція), збільште відстань між ними. Тінь від переднього ряду на задню сторону наступного зменшує приріст.
Чистота тильної сторони. Пил, листя та пташиний послід на скляній тильній стороні знижують пропускання світла. Скло-скло панелі легко мити, але про це часто забувають.
Перевірте біфаціальний приріст у калькуляторі
Solar Stack автоматично враховує біфаціальний струм при розрахунку сумісності стрінгу. Оберіть панель, вкажіть альбедо поверхні — і побачите реальний ефект.
Коли двосторонні панелі того не варті
Біфаціальні панелі — не завжди найкращий вибір. Порівняємо типові сценарії:
| Критерій | Монофаціальна | Біфаціальна |
|---|---|---|
| Тильна генерація | 0 % | +5–30 % |
| Виграш від снігу | Немає | +25–40 % |
| Ціна за ват | Нижча на 3–8 % | Базова |
| Вимоги до монтажу | Будь-який спосіб | Зазор ≥ 30 см для ефекту |
| Найкращий сценарій | Бюджетна система на даху | Наземна на світлій поверхні |
| Найгірший сценарій | Обмежена площа даху | Flush mount на темному даху |
Якщо панелі монтуються впритул до темного бітумного даху, тильна генерація складе лише 2–5 %. Надбавка за біфаціальну панель у такому випадку окупиться через 10+ років. Для бюджетних систем простіше взяти монофаціальні панелі того ж класу потужності.
Перевірте сумісність вашої системи
Біфаціальний приріст збільшує струм короткого замикання (Isc), який тече через інвертор. Якщо ваша система близька до ліміту maxInputCurrent або maxShortCircuitCurrent інвертора, додатковий тильний струм може перевищити ці межі. Solar Stack автоматично враховує це при розрахунку.
Калькулятор Solar Stack дозволяє вказати альбедо поверхні і тип монтажу. Якщо обрана панель має коефіцієнт біфаціальності > 0, калькулятор автоматично обчислює практичний та теоретичний приріст, перевіряє ліміти струму і попереджає, якщо біфаціальний струм наближається до меж інвертора.
Підібрати сумісні панелі для інвертора
Знайдіть панелі, що підходять саме до вашого інвертора — з урахуванням біфаціального приросту та вашого клімату.
Часті запитання
Чи потрібен спеціальний інвертор для двосторонніх панелей?
Ні, підходить будь-який стандартний стрінговий або гібридний інвертор. Єдине, на що потрібно звернути увагу — ліміт вхідного струму. Біфаціальні панелі генерують на 5–30 % більший струм, тому перевірте, що maxInputCurrent і maxShortCircuitCurrent інвертора витримають цей приріст. Калькулятор Solar Stack робить цю перевірку автоматично.
Чи працюють біфаціальні панелі на плоскому даху?
Працюють, але ефект залежить від висоти монтажу та кольору покриття. На плоскому даху з білою мембраною та кріпленнями 30+ см приріст може сягати 20–25 %. На темному бітумі при flush-монтажі — лише 2–4 %. Якщо плануєте плоский дах, обирайте світле покриття або спеціальні підставки з зазором.
Чому вранці та ввечері біфаціальний ефект більший?
Вранці та ввечері сонце низько над горизонтом. Пряме випромінювання на лицьову сторону слабке (кут падіння великий). Водночас розсіяне світло від неба та відбиття від поверхонь залишається помітним. Тому частка тильної генерації відносно лицьової зростає. Увечері біфаціальна панель може генерувати на 30–50 % більше, ніж монофаціальна аналогічної потужності.
Чи варто фарбувати дах у білий колір заради біфаціальних панелей?
Так, якщо дах плоский і потребує ремонту покриття. Біла гідроізоляційна мембрана (TPO, PVC) коштує приблизно стільки ж, як темна, але піднімає альбедо з 10 % до 60–70 %. Для системи на 10 кВт це може дати +1–1,5 кВт додаткової потужності. Але фарбувати скатний дах тільки заради панелей — не виправдано.
Чи всі панелі Jinko Solar / LONGi / Trina біфаціальні?
Ні. Великі виробники випускають як монофаціальні, так і біфаціальні версії в одній лінійці. Зазвичай біфаціальна модель має суфікс BF, BG або Bifacial у назві. Наприклад, Jinko Tiger Neo — більшість моделей потужністю 570+ Вт біфаціальні, але молодші моделі можуть бути одно- та двосторонніми. Завжди перевіряйте даташит.
Як дізнатися коефіцієнт біфаціальності моєї панелі?
Подивіться в даташит — рядок «Bifaciality» або «Bifacial Factor». Значення вказується у відсотках (наприклад, 70 %) або як десятковий дріб (0,70). Якщо цього рядка немає — панель монофаціальна. У Solar Stack коефіцієнт біфаціальності автоматично витягується з PDF даташитів і відображається у характеристиках панелі.
