Як розподілити панелі між MPPT входами
Що таке MPPT-трекер?
MPPT (Maximum Power Point Tracking) — це вбудований оптимізатор інвертора, який безперервно шукає найкращу комбінацію напруги та струму для максимального відбору потужності з панелей. Уявіть GPS-навігатор для електрики: він постійно підлаштовується під хмари, що пропливають, зміну температури та кут сонця протягом дня.
Більшість побутових інверторів мають від 1 до 3 MPPT-трекерів, і кожен працює повністю незалежно. Кожен MPPT обслуговує свою групу панелей (стрінг або кілька паралельних стрінгів). Головне питання при проєктуванні системи: як вирішити, які панелі підключити до якого MPPT?
MPPT ≠ вхід для стрінга
Один MPPT: коли одного трекера достатньо
Якщо всі панелі дивляться в один бік, мають однаковий кут нахилу й отримують незатінене сонячне світло протягом дня — одного MPPT цілком достатньо. Кожна панель масиву виробляє практично однакову напругу і струм, тому один трекер оптимізує їх усіх ідеально, без жодних компромісів.
Навіть бюджетні інвертори з одним MPPT чудово працюють у такому сценарії. Весь масив діє як одне джерело енергії, що робить систему простішою для проєктування, монтажу та діагностики. Це найдешевша і найпростіша конфігурація.
Коли варто одразу обирати кілька MPPT
Два MPPT: розподіл схід/захід

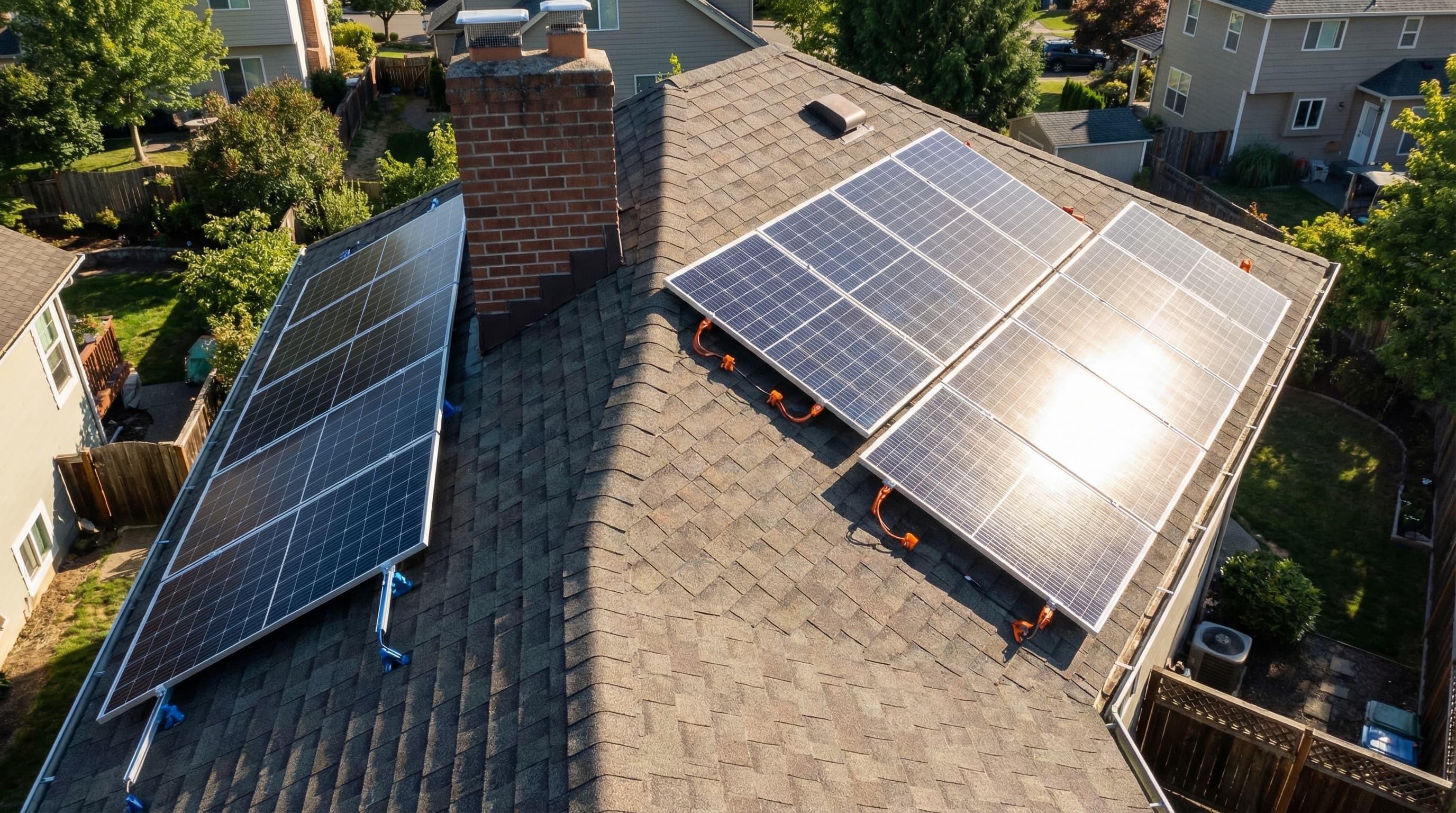

Найпоширеніша причина використання 2 MPPT — двосхилий дах із орієнтацією на схід і захід. Вранці сонце освітлює східні панелі напряму, тоді як західні отримують лише косе, слабке світло. Після обіду ситуація змінюється. Якщо обидві групи підключені до одного MPPT, трекер змушений шукати компроміс — він не може оптимізувати обидві орієнтації одночасно, і група з меншою генерацією тягне вниз продуктивність сильнішої.
З окремими MPPT кожен трекер незалежно оптимізує свою групу панелей. Східний стрінг генерує максимум вранці, західний — після обіду, і жоден не заважає іншому. Загальне денне вироблення зазвичай на 10–15% вище, ніж при підключенні обох орієнтацій до одного MPPT.
Кожен MPPT перевіряється незалежно
MPPT1: Voc_cold = N_схід × Voc × темп_поправка має бути < maxDcVoltage
MPPT2: Voc_cold = N_захід × Voc × темп_поправка має бути < maxDcVoltageКожен MPPT має власні ліміти напруги та струму, які потрібно перевіряти окремо. Стрінг, що проходить перевірку на MPPT1, не обов'язково підходить для MPPT2, якщо кількість панелей відрізняється. Наш калькулятор робить це автоматично в режимі мультитрекерної конфігурації.
Однакова кількість панелей — ідеально, але не обов'язково
Різні орієнтації на одному MPPT: чому це втрата потужності
Підключення панелей з орієнтацією на південь та на схід до одного MPPT змушує трекер обирати одну робочу точку для обох груп. Якщо південні панелі видають 40 В на панель, а східні — 35 В (через менше прямого сонця), трекер зупиняється десь на 37,5 В — неоптимально для обох. Результат — втрата 5–15% енергії порівняно з підключенням кожної орієнтації до окремого MPPT.
Єдиний виняток — коли дві орієнтації отримують майже однакове опромінення протягом дня. Наприклад, панелі з нахилом лише ±10° від строгого півдня. У такому випадку змішування на одному MPPT спричиняє мінімальні втрати. Але для суттєво різних орієнтацій (схід vs південь, південь vs захід, або різниця більше 30°) окремі MPPT завжди кращий вибір.
Мінімальна напруга MPPT і ранковий запуск
Типова скарга власників сонячних систем: «Панелі не починають генерувати до 9 ранку, хоча сонце зійшло о 6-й». Це відбувається, коли напруга стрінга занадто низька для запуску MPPT-трекера. Кожен інвертор має мінімальний поріг напруги MPPT (наприклад, 150 В у Deye SUN-8K). Нижче цього порогу інвертор простоює і не виробляє нічого — навіть якщо панелі вже генерують потужність.
Мінімальна кількість панелей для запуску MPPT
N_мін = ceil(MPPT_мін / Vmpp_слабке_освітлення)
Приклад: ceil(150V / 30V) = 5 панелей мінімумПри слабкому освітленні (ранній ранок, пізній вечір, густа хмарність) Vmpp панелі може впасти до 60–70% від значення STC. Панель з Vmpp = 42 В при STC може видавати лише 28–30 В вранішнім світлом. З 4 панелями послідовно напруга стрінга складе близько 120 В — значно нижче мінімуму MPPT 150 В. Додавання 5-ї панелі підвищує напругу до 150 В і вирішує проблему затримки запуску.
Більше панелей у стрінгу = раніший запуск
Нерівні стрінги на різних MPPT
«Чи можна поставити 8 панелей на MPPT1 і 6 на MPPT2?» — Так, без проблем. Оскільки кожен MPPT-трекер працює незалежно з власним відстеженням напруги та обробкою струму, різна довжина стрінгів на різних MPPT — це нормально. Єдина вимога — кожен стрінг незалежно проходить усі перевірки напруги та струму для інвертора.
Це навіть рекомендований підхід для дахів схід/захід, де один скат має більше вільного місця. Не обмежуйте штучно більший масив, щоб він збігався з меншим — використовуйте повну ємність кожного MPPT незалежно. Інвертор справляється з асиметрією потужності без будь-яких проблем, просто підсумовуючи вихід обох трекерів.
Паралельні стрінги повинні збігатися
Приклад розрахунку: Deye 8 кВт, дах схід/захід
Розподілимо 14 панелей LONGi між 2 MPPT-трекерами гібридного інвертора Deye — 8 панелей на схід, 6 панелей на захід. Кліматичні умови: мінімальна зимова температура −25°C (типовий центр та північ України), максимальна літня +40°C повітря (65°C температура комірки на піку).
Обладнання (перевірено з бази даних)
Панель: LONGi LR5-72HBD-555M (Voc=49.8V, Vmpp=41.95V, Isc=13.99A, TcVoc=−0.265%/°C, TcIsc=+0.05%/°C, Pmax=550W). Інвертор: Deye SUN-8K-SG05LP1-EU (maxDcVoltage=500V, MPPT 150–425V, maxInputCurrent=26A/MPPT, maxShortCircuitCurrent=34A/MPPT, 2 MPPT × 2 стрінги, nominalAcPower=8000W).
MPPT 1 — Схід (8 панелей)
Voc_cold = 8 × 49.8 × (1 + (−0.265/100) × (−25 − 25)) = 398.4 × 1.1325 = 451.2V ✓ (< 500V)Vmpp_hot = 8 × 41.95 × (1 + (−0.265/100) × (65 − 25)) = 335.6 × 0.8940 = 300.0V ✓ (> 150V мін. MPPT)MPPT 2 — Захід (6 панелей)
Voc_cold = 6 × 49.8 × (1 + (−0.265/100) × (−25 − 25)) = 298.8 × 1.1325 = 338.4V ✓ (< 500V)Vmpp_hot = 6 × 41.95 × (1 + (−0.265/100) × (65 − 25)) = 251.7 × 0.8940 = 225.0V ✓ (> 150V мін. MPPT)Перевірка струму (обидва MPPT)
Isc_hot = 1 × 13.99 × (1 + (0.05/100) × (65 − 25)) = 13.99 × 1.02 = 14.27A ✓ (< 26A на MPPT)Співвідношення DC/AC
DC/AC = (550 × 14) / 8000 = 7700 / 8000 = 0.96 ✓Результат
Усі перевірки пройдені для обох MPPT незалежно. MPPT1 (схід, 8 панелей) має найщільніший запас напруги — 451.2V проти ліміту 500V. Запас лише 49В — у морозніших регіонах (−30°C) варто зменшити до 7 панелей. MPPT2 (захід, 6 панелей) має значний запас: 338.4V. Співвідношення DC/AC 0.96 означає, що масив трохи менший за номінал інвертора — є місце для додавання ще 2 панелей, якщо дозволяє дах. Кожен MPPT незалежно оптимізує свою орієнтацію, максимізуючи загальне денне вироблення.
Перевірте свій розподіл MPPT
Введіть модель панелі та інвертора, вкажіть кількість панелей на кожен MPPT — і всі ліміти напруги та струму перевіряться автоматично.
5 типових помилок розподілу MPPT
- Змішувати різні орієнтації на одному MPPT
Панелі на схід та на південь на одному MPPT змушують трекер шукати компроміс між двома рівнями напруги. Використовуйте окремі MPPT для орієнтацій, що відрізняються більше ніж на 30°. Кожен MPPT повинен відстежувати панелі, що отримують схожу інтенсивність світла протягом дня — групування за орієнтацією гарантує, що трекер завжди працює в справжній точці максимальної потужності.
- Занадто мало панелей у стрінгу для запуску MPPT
Короткі стрінги з 3–4 панелей можуть не набирати достатньо напруги для досягнення мінімуму MPPT при ранковому світлі або густій хмарності. Результат: інвертор простоює, поки сонце вже світить, витрачаючи потенційні години генерації. Розрахуйте Vmpp панелі при слабкому освітленні (60–70% від STC) і переконайтеся, що напруга стрінга перевищує мінімальний поріг MPPT.
- Різні паралельні стрінги на одному MPPT
Підключення 8 і 6 панелей паралельно на один MPPT — це марна втрата енергії. Стрінг із 6 панелей має нижчу напругу, що тягне робочу точку вниз для стрінга з 8 панелей. MPPT не може оптимізувати обидва одночасно. Якщо потрібні різні довжини стрінгів — ставте їх на окремі MPPT, де кожен трекер оптимізує незалежно.
- Ігнорування лімітів струму на кожен MPPT
«Мій інвертор тримає 52A загалом» не означає, що кожен MPPT витримує 52A. Ліміти струму вказуються на кожен MPPT-вхід окремо. Інвертор з 2 MPPT і рейтингом 26A на MPPT означає строгий максимум 26A на кожному окремому трекері — а не 52A на одному і 0A на іншому. Завжди перевіряйте даташит на ліміти на кожен MPPT, а не лише загальний.
- Не перевіряти кожен MPPT окремо
Обидва MPPT повинні проходити всі перевірки напруги та струму самостійно. Конфігурація стрінга, що ідеально працює на MPPT1 з 8 панелями, не обов'язково підходить для MPPT2, якщо там інша кількість панелей. Стрінг кожного MPPT повинен незалежно залишатися у вікні напруги та нижче лімітів струму. Наш калькулятор перевіряє кожен MPPT окремо.
Таблиця рішень: скільки MPPT вам потрібно?
Скористайтеся цією таблицею для швидкого визначення, чи потребує ваша установка один або кілька MPPT. Якщо сумніваєтесь — обирайте більше MPPT: різниця у ціні невелика порівняно з отриманою гнучкістю.
| Ваша ситуація | Потрібно MPPT | Що робити |
|---|---|---|
| Усі панелі в одному напрямку, без затінення | 1 | Один стрінг, найпростіша конфігурація |
| Дах схід/захід | 2 | Схід на MPPT1, захід на MPPT2 |
| Часткове затінення (дерева, димар) | 2+ | Затінені панелі на окремий MPPT |
| Планується розширення | 2+ | Залишити один MPPT вільним на майбутнє |
| Південь + плаский дах | 2 | Різні нахили на окремих MPPT |
Знайдіть інвертори з кількома MPPT
Переглядайте нашу базу обладнання для порівняння інверторів за кількістю MPPT, діапазоном напруги та лімітами струму.
Часті запитання
Чи можна використовувати різні моделі панелей на різних MPPT?
Так — різні MPPT є повністю незалежними трекерами. Можна поставити LONGi 550W на MPPT1 і Trina 440W на MPPT2 без жодних проблем. Просто перевірте кожну конфігурацію стрінга незалежно щодо лімітів інвертора. Правило, яке досі діє: ніколи не змішуйте різні моделі панелей в одному стрінгу.
Що буде, якщо один MPPT генерує більше за інший?
Інвертор справляється з цим автоматично, без штрафу ефективності. Кожен MPPT оптимізує незалежно, а загальна вихідна потужність AC — це просто сума обох. Якщо MPPT1 видає 3 кВт, а MPPT2 — 1,5 кВт, інвертор видає 4,5 кВт AC (мінус втрати конвертації). Штрафу за дисбаланс потужності між MPPT немає.
Чи можна залишити один MPPT порожнім?
Так. Невикористаний MPPT просто простоює — жодних кодів помилок, жодних витрат енергії, окрім мізерного власного споживання контуру трекера. Це цілком валідна стратегія, коли ви плануєте додати панелі в майбутньому. Вільний MPPT готовий прийняти панелі в будь-який момент розширення системи.
Чи 2 MPPT завжди краще за 1?
Не завжди. Якщо всі панелі дивляться в один бік без затінення, інвертор з одним MPPT працює ідентично двотрекерній моделі для тієї конфігурації. Додатковий MPPT додає вартості без жодної переваги, коли кожна панель бачить однакове сонце. Кілька MPPT допомагають лише тоді, коли різні групи панелей працюють у різних умовах.
Панелі не запускаються до 9 ранку — це проблема MPPT?
Дуже ймовірно. Напруга стрінга при слабкому ранковому освітленні, найвірогідніше, падає нижче мінімального порогу MPPT. Рішення — додати більше панелей до стрінга (послідовно) для збільшення напруги, або перевірити, чи не занадто високий мінімум MPPT у вашого інвертора. Див. розділ 5 вище для формули та прикладу розрахунку.
Чи можна підключити паралельно два стрінги різної довжини на одному MPPT?
Технічно можливо, але категорично не рекомендується. Коротший стрінг має нижчу напругу, що змушує MPPT працювати в неоптимальній точці для довшого стрінга. Це створює дисбаланс струму та постійні втрати енергії протягом дня. Використовуйте окремі MPPT для стрінгів різної довжини — саме для цього й призначені кілька трекерів.
Як розподілити 12 панелей між 2 MPPT?
Найпростіший варіант — рівний поділ 6+6. Але якщо один скат даху більший, конфігурації 8+4 або 7+5 теж працюють чудово — кожен MPPT незалежний і обслуговує свій стрінг. Просто переконайтеся, що напруга кожного стрінга залишається в діапазоні MPPT і нижче максимальної DC-напруги при найхолоднішій очікуваній температурі.
Чи схід/захід генерує менше, ніж орієнтація на південь?
Розподіл схід/захід зазвичай виробляє на 10–15% менше загальної річної енергії, ніж повністю південна конфігурація. Однак він дає більш плоску, рівномірну криву потужності протягом дня — більше ранкової та вечірньої генерації, менший різкий обідній пік. Це часто краще для власного споживання (використання сонячної енергії напряму) і зменшує обрізання інвертором, якщо масив панелей більший за номінал AC інвертора.
