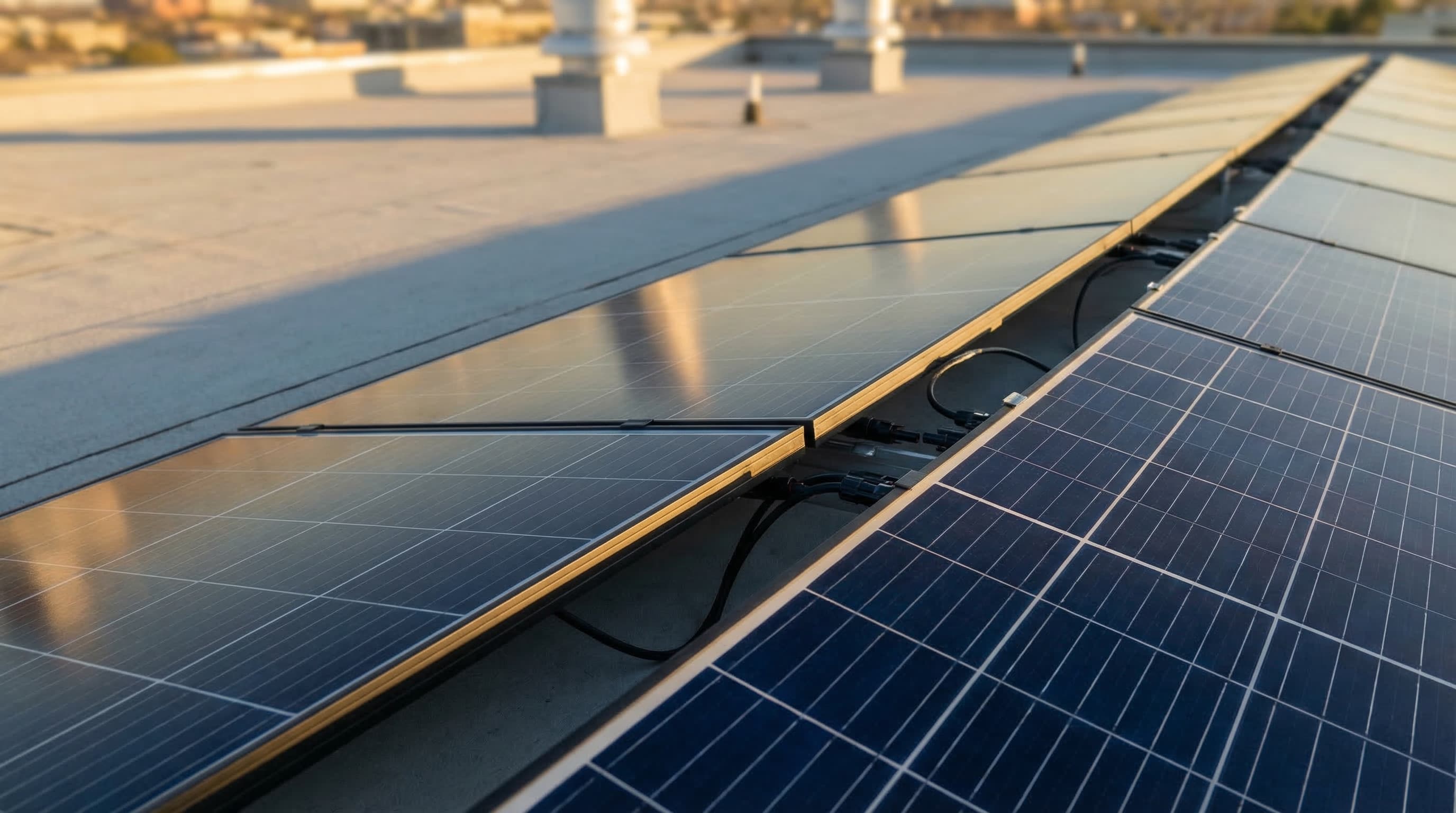

Як розрахувати стрінг сонячних панелей — повний посібник

Стрінг — це група сонячних панелей, з'єднаних послідовно, як батарейки у ліхтарику. Коли панелі підключені послідовно, їхні напруги додаються, а струм залишається таким самим, як в однієї панелі. Наприклад, 10 панелей з напругою 40 В кожна дають стрінгову напругу 400 В.

У більшості домашніх сонячних систем використовують від 8 до 20 панелей на стрінг — залежно від обмежень інвертора та клімату вашого регіону. Правильно розрахувати цю кількість критично важливо: забагато панелей — ризик пошкодити інвертор, замало — система працюватиме неефективно або взагалі не запуститься.

Неправильний розрахунок стрінга — одна з найнебезпечніших помилок при монтажі сонячної системи. Якщо взимку стрінг видає занадто високу напругу, захист інвертора може не спрацювати — це загрожує незворотним пошкодженням обладнання або навіть пожежею. Виробники інверторів знімають гарантію з систем, де перевищено ліміт напруги.

З іншого боку, якщо влітку напруга стрінга надто низька, інвертор просто не зможе перетворити енергію. Він вимкнеться, а панелі стоятимуть без діла. Для українських автономних та гібридних систем, які часто встановлюють для резервного живлення під час блекаутів, це особливо критично — система повинна працювати надійно саме тоді, коли зникає електрика.

Є два способи з'єднати сонячні панелі: послідовно (в стрінг) та паралельно. Послідовне з'єднання додає напругу — саме так ви набираєте потрібну напругу для інвертора. Паралельне з'єднання додає струм — так ви збільшуєте загальну потужність, не перевищуючи ліміт напруги. У більшості систем стрінги з'єднують послідовно, а потім кілька стрінгів підключають паралельно до одного MPPT-входу інвертора.

На даташиті кожної сонячної панелі є два важливі значення напруги. Voc (напруга холостого ходу) — це максимальна напруга, яку панель видає, коли до неї нічого не підключено. Уявіть батарейку, яка лежить на столі — вона має напругу, але струм не тече. Саме Voc потрібно перевіряти на відповідність максимальному ліміту інвертора. Vmpp (напруга в точці максимальної потужності) — це робоча напруга панелі під навантаженням, коли вона реально генерує електрику. Vmpp завжди нижча за Voc, зазвичай на 15-20%.

Ось що дивує більшість новачків: сонячні панелі видають вищу напругу в холодну погоду і нижчу — в спеку. Це фізика кремнію: коли температура падає, електрони мають менше теплової енергії, що парадоксально збільшує напругу. Швидкість зміни визначається температурним коефіцієнтом Voc — зазвичай близько -0,27%/°C. Мінус означає, що напруга змінюється в протилежному напрямку від температури: коли температура опускається нижче 25°C (стандартна тестова температура), напруга зростає. В Україні це особливо важливо: зимою температура може опускатися до -25°C в центральних та північних областях (Київ, Харків, Суми), а влітку підніматися до +40°C на півдні (Херсон, Одеса, Миколаїв).

Виконайте ці п'ять кроків, щоб визначити безпечну кількість панелей на стрінг для вашого обладнання та клімату:

1. Знайдіть електричні характеристики панелі

   З даташиту панелі випишіть: Voc (напруга холостого ходу), Vmpp (напруга в точці максимальної потужності), Isc (струм короткого замикання) та температурний коефіцієнт Voc (зазвичай позначається як TC Voc або αVoc). Для типової панелі 550 Вт: Voc ≈ 49,6 В, Vmpp ≈ 41,7 В, TC Voc ≈ -0,27%/°C.

2. Знайдіть ліміти інвертора

   З даташиту інвертора випишіть: максимальну DC-напругу, діапазон MPPT (мінімум і максимум), максимальний вхідний струм на MPPT та максимальний струм короткого замикання. Для типового гібридного інвертора, популярного в Україні: макс. DC = 500 В, MPPT = 120-450 В.

3. Розрахуйте напругу при найхолоднішій температурі

   Візьміть найнижчу температуру для вашого регіону (для Києва це -25°C, для Одеси -15°C). Розрахуйте Voc стрінга при цій температурі. Результат не повинен перевищувати максимальну DC-напругу інвертора. Якщо перевищує — зменшіть кількість панелей.

4. Розрахуйте напругу при найспекотнішій температурі

   Візьміть найвищу температуру для вашого регіону (для більшості України +35...+40°C). Не забудьте додати нагрів панелі: комірка нагрівається на 25-35°C вище температури повітря залежно від монтажу. Розрахуйте Vmpp стрінга. Результат повинен бути вищим за мінімальну напругу MPPT інвертора.

5. Перевірте ліміти струму

   Якщо підключаєте кілька стрінгів паралельно, помножте Isc одного стрінга на кількість стрінгів. Результат не повинен перевищувати максимальний вхідний струм або струм короткого замикання інвертора.

Панель: Canadian Solar CS6W-550MS (Voc=49,6 В, Vmpp=41,7 В, Isc=14,0 А, TC Voc=−0,27%/°C). Інвертор: Huawei SUN2000-10KTL-M1 (макс. DC=1100 В, MPPT 140–980 В, макс. вхідний струм=13,5 А/MPPT, макс. Isc=19,5 А/MPPT, 2 MPPT × 1 стрінг). Конфігурація: 12 панелей на стрінг, 1 стрінг на MPPT, 2 MPPT задіяні (24 панелі загалом). Локація: Центральна Європа (−15°C зимою, +40°C влітку).

Voc при морозі 659,5 В < 1100 В макс. DC ✓. Vmpp залишається в межах MPPT 140–980 В цілий рік ✓. Isc при спеці 14,32 А > 13,5 А макс. вхідний струм ⚠ — струм панелі трохи перевищує ліміт на MPPT, що спричинить незначне обрізання на піку сонця. Це попередження, а не помилка: інвертор працюватиме безпечно, але обмежить струм до 13,5 А. DC/AC = 13200 Вт ÷ 10000 Вт = 1,32 ✓.

Як виглядає невдала перевірка

Тепер подивимось, що буде, якщо конфігурація не підходить. Ті ж панелі, але 10 штук на стрінг, менший інвертор з лімітом 500 В — і зима з морозами до −25°C.

Напруга стрінга при −25°C перевищує абсолютний максимум інвертора на 12,6%. Така конфігурація небезпечна — інвертор може бути пошкоджений першого ж морозного сонячного ранку. Рішення: зменшити до 8 панелей на стрінг (Voc при морозі = 450,4 В ✓) або обрати інвертор з вищим лімітом напруги.

1. Ігнорування зимових температур

   Найпоширеніша помилка — рахувати тільки для літніх температур і забувати, що зимовий мороз підвищує напругу на 10-15% вище значення з даташиту. В Україні мінімальна температура може сягати -25...-30°C — це суттєво впливає на напругу стрінга. Завжди розраховуйте для найхолоднішої очікуваної температури вашого регіону.

2. Плутати Voc з Vmpp

   Використання Vmpp замість Voc для перевірки максимальної напруги — небезпечна помилка. Voc завжди вища за Vmpp і саме її потрібно порівнювати з максимальним DC-лімітом інвертора. Vmpp використовується тільки для перевірки діапазону MPPT.

3. Не враховувати нагрів панелі

   Температура комірки панелі на 25-35°C вища за температуру повітря, залежно від способу монтажу. Літній день +40°C означає температуру комірки 65-75°C, а не 40°C. На плоскому даху без вентиляції нагрів ще більший.

4. Ігнорування виробничого допуску

   Реальні панелі можуть видавати на 2-3% більше напруги, ніж вказано в даташиті, через виробничий допуск. Стандарт IEC 62548 рекомендує додавати запас безпеки. Особливо це важливо, коли розрахунок показує значення близьке до ліміту.

5. Змішувати різні панелі в одному стрінгу

   Підключення панелей з різними характеристиками струму в один стрінг — гарантована втрата потужності. Найслабша панель обмежує струм всього стрінга. Різні панелі потрібно підключати до окремих MPPT-входів інвертора.
