Cómo repartir paneles entre las entradas MPPT

MPPT significa seguimiento del punto de máxima potencia: es el optimizador que el inversor lleva dentro y que busca sin parar la combinación de tensión y corriente que extrae más potencia de tus paneles. Piénsalo como un GPS para la electricidad: se reajusta constantemente ante nubes de paso, subidas de temperatura y el cambio del ángulo solar a lo largo del día.

La mayoría de los inversores residenciales tiene entre 1 y 3 seguidores MPPT, y cada uno trabaja de forma independiente. Cada MPPT gestiona su propio grupo de paneles (un string, o varios strings en paralelo). La pregunta central al diseñar tu instalación es: ¿qué paneles conectas a qué MPPT?

Una advertencia antes de empezar: independiente no significa idéntico. En un número creciente de inversores los seguidores tienen límites de corriente distintos y admiten un número distinto de strings — una entrada fuerte más otra más débil es un diseño habitual. La sección 6 explica cómo detectarlo y qué cambia, porque es el detalle que con más frecuencia convierte un plan impecable sobre el papel en una entrada sobrecargada.

Si todos tus paneles miran en la misma dirección, tienen la misma inclinación y reciben sol sin obstáculos durante todo el día, un único MPPT es todo lo que necesitas. Cada panel del generador produce prácticamente la misma tensión y corriente, así que un solo seguidor los optimiza a todos a la perfección, sin concesiones.

Incluso los inversores económicos de un solo MPPT rinden de forma excelente en este escenario. Todo el generador actúa como una única fuente de potencia, lo que simplifica el diseño, la instalación y el diagnóstico de averías. Es la configuración más barata y más directa que existe.

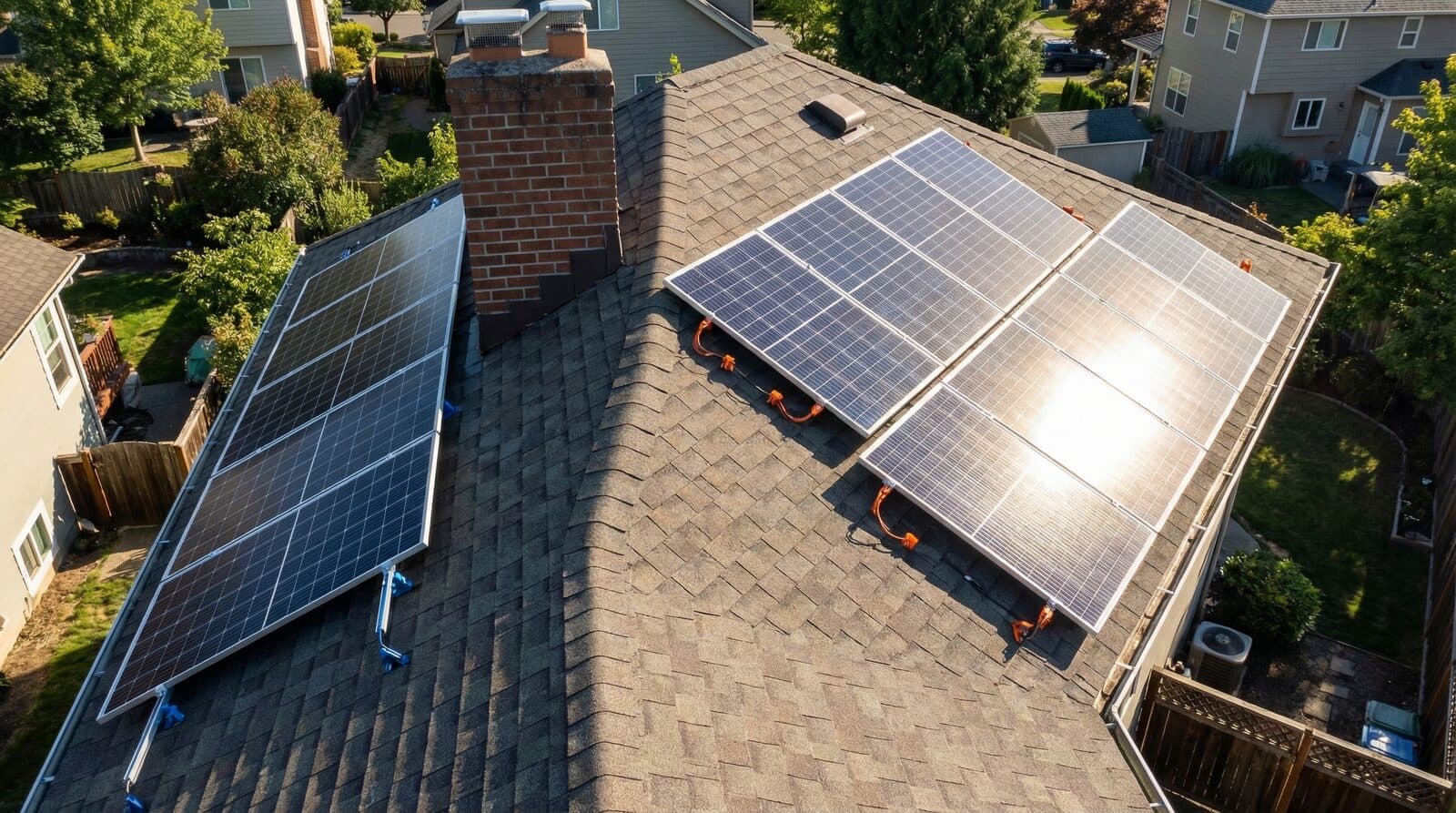

El motivo más común para usar 2 MPPT es un tejado con faldones este y oeste. Por la mañana el sol incide de lleno en los paneles orientados al este, mientras los del oeste reciben solo luz rasante y de baja intensidad. Por la tarde se invierte la situación. Si ambos grupos comparten un único MPPT, el seguidor se ve obligado a un compromiso: no puede optimizar las dos orientaciones a la vez, y el grupo que produce menos arrastra el rendimiento del que produce más.

Con MPPT separados, cada seguidor optimiza su propio grupo de paneles de forma independiente. El string del este alcanza su máximo por la mañana, el del oeste por la tarde, y ninguno interfiere con el otro. La energía diaria total suele ser un 10–15% mayor que si metes las dos orientaciones en un solo MPPT.

Cada MPPT tiene sus propios límites de tensión y corriente, y hay que satisfacerlos de forma independiente. Debes verificar por separado la configuración de string de cada MPPT: un string que pasa en el MPPT1 no funciona automáticamente en el MPPT2, ya sea porque el número de paneles difiere o porque ese segundo seguidor tiene de entrada límites más bajos. Nuestra calculadora se encarga de esto sola cuando eliges el modo multi-MPPT.

Poner paneles orientados al sur y al este en el mismo MPPT obliga al seguidor a elegir un único punto de trabajo para ambos grupos. Si los del sur dan 40V por panel y los del este 35V (por recibir menos sol directo), el seguidor se queda en torno a 37,5V: mal para los dos. El resultado es una pérdida de energía del 5–15% frente a dar a cada orientación su propio MPPT.

La única excepción es cuando dos orientaciones reciben una irradiancia casi idéntica a lo largo del día — por ejemplo, paneles desviados apenas ±10° del sur geográfico. En ese caso, mezclarlos en un MPPT apenas cuesta energía. Pero para orientaciones marcadamente distintas (este frente a sur, sur frente a oeste, o cualquier separación mayor de unos 30°), los MPPT separados son siempre la mejor opción.

Una queja habitual entre propietarios: «Mis paneles no empiezan a generar hasta las 9 aunque el sol salió a las 6». La causa suele ser que el string no alcanza la tensión que el inversor necesita para encenderse. Ojo: ese valor es distinto del mínimo de MPPT, y las fichas técnicas dan los dos. El Deye SUN-8K-SG06LP1-EU-CM3 sigue hasta 150V pero arranca con 125V, mientras que el SUN-8K-SG01HP3-EU-AM2 sigue hasta 150V y necesita 180V para despertar. Algunos modelos piden más que su mínimo de MPPT y otros menos: lee tu propia ficha en lugar de dar nada por supuesto.

Para la Vmpp_mañana no supongas un desplome. La luz débil baja la Vmpp de un panel mucho menos de lo que la mayoría espera: alrededor de un 10–15% por debajo de su valor STC, porque la tensión sigue a la luz de forma logarítmica y no proporcional. El aire frío de la mañana empuja en sentido contrario: a 10°C de temperatura de celda, un coeficiente de −0,27%/°C añade cerca de un 4%. Un panel de 42V se sitúa realmente cerca de 38V en una mañana fresca y despejada, no en 28V. Dimensionar un string con la cifra pesimista infla el número de paneles sin motivo, y cada panel extra acerca tu Voc en frío al límite duro del inversor.

Así que si el generador se queda de verdad parado durante horas tras el amanecer, comprueba primero la longitud del string frente a la tensión de arranque, pero descarta también las explicaciones más prosaicas, porque son más frecuentes que un error de dimensionado: un faldón orientado al este simplemente recibe muy poca irradiancia con el sol bajo, y una colina, un edificio o un árbol en el horizonte oriental retrasan la primera luz sin importar cómo esté cableado el string.

«¿Puedo poner 8 paneles en el MPPT1 y 6 en el MPPT2?» — Sí. Como cada seguidor MPPT trabaja de forma independiente, con su propio seguimiento de tensión y su propia gestión de corriente, no hay problema en usar longitudes de string distintas en MPPT distintos. El requisito es que cada string pase las comprobaciones de tensión y corriente del seguidor al que está cableado, que no es lo mismo que pasarlas para el inversor, como explica el resto de esta sección.

De hecho, los strings desiguales son el enfoque recomendado en tejados este/oeste donde un lado tiene más espacio disponible. No limites artificialmente el generador más grande para igualarlo al pequeño: aprovecha toda la capacidad de cada MPPT. El inversor gestiona la asimetría de potencia sin ningún problema, simplemente sumando la salida de los dos seguidores.

Cuando los seguidores no son iguales entre sí

Esta es la parte que casi ninguna guía cuenta. En muchos inversores las entradas MPPT no tienen las mismas características, y la cifra de cabecera de la ficha técnica — «corriente máxima de entrada 36A» — describe solo la más fuerte. En nuestra base de datos, 57 de los inversores multi-MPPT públicos, de 10 marcas, tienen seguidores con límites distintos. Algunos ejemplos reales:

Lee con atención las dos últimas filas: en el GoodWe y en el KOSTAL los seguidores débiles van primero y los fuertes al final. Por eso «pon el generador grande en el MPPT1» no es una regla en la que puedas confiar: localiza la entrada fuerte en la tabla por seguidor de la ficha técnica y dale el generador con más paneles o con más strings en paralelo. Nuestra calculadora guarda los límites de cada entrada por separado en estos modelos y comprueba cada seguidor con sus propias cifras, así que no tienes que llevar la cuenta de cuál es cuál.

Vamos a repartir 14 paneles LONGi entre 2 seguidores MPPT de un inversor híbrido Deye: 8 paneles al este y 6 al oeste. Supuestos climáticos: −10°C de temperatura mínima invernal y +40°C de máxima ambiente en verano (65°C de temperatura de celda en el pico).

El mismo tejado con el modelo CM3, más reciente

El sucesor de este inversor en Deye, el SUN-8K-SG06LP1-EU-CM3, mantiene las mismas cifras de tensión — 500V máximos, MPPT 150–425V —, así que todas las líneas de tensión anteriores no cambian. Lo que cambia es el lado DC: tres seguidores en lugar de dos, de 36A, 36A y 18A, que admiten 2, 2 y 1 strings. Nuestros 14 paneles en dos strings siguen entrando con holgura, y el seguidor extra es un buen sitio para una futura tercera orientación. Pero es la entrada de 18A, así que un solo string de estos paneles (14,27A en caliente) entra, mientras que dos en paralelo (28,5A) la superarían en más de la mitad. En el antiguo SG05LP1 ese mismo plan de dos strings habría funcionado en cualquiera de los seguidores. Nada cambió en el tejado: solo la entrada que elegiste.

1. Mezclar orientaciones distintas en un MPPT

   Paneles al este y al sur en el mismo MPPT obligan al seguidor a un compromiso entre dos niveles de tensión distintos. Usa MPPT separados para cualquier par de orientaciones que se lleven más de unos 30°. Cada MPPT debería seguir paneles que reciban una intensidad de sol parecida a lo largo del día: agrupar por orientación garantiza que el seguidor trabaje siempre en el verdadero punto de máxima potencia.

2. Muy pocos paneles por string para el arranque del MPPT

   Los strings cortos de 3–4 paneles pueden no alcanzar la tensión que el inversor necesita para encenderse, así que se queda parado con el sol ya alto. Compara el string con la tensión de arranque de la ficha técnica — una cifra distinta del mínimo de MPPT, a veces mayor — usando una Vmpp matinal un 10–15% por debajo del valor STC, no el desplome del 60–70% que suele citarse. Pero no te pases al corregir: los paneles extra que compres para arrancar antes también elevan tu Voc en frío.

3. Strings paralelos descompensados en un MPPT

   Llevar 8 paneles y 6 paneles en paralelo en el mismo MPPT desperdicia energía. El string de 6 tiene menos tensión, y eso arrastra el punto de trabajo hacia abajo para el de 8. El MPPT no puede optimizar los dos a la vez. Si necesitas longitudes de string distintas, ponlas en MPPT separados, donde cada seguidor puede optimizar por su cuenta.

4. Ignorar los límites de corriente por MPPT

   Aquí se esconden dos errores. Primero, «mi inversor aguanta 52A en total» no significa que un MPPT pueda con 52A: los límites de corriente se especifican por entrada, así que un inversor de 2 MPPT a 26A por seguidor significa 26A estrictos en cada uno, no 52A en uno y nada en el otro. Segundo, y menos conocido: no supongas que todos los seguidores tienen la misma calificación. El Deye SUN-10K-SG04LP3-EU da 26A en la primera entrada y 13A en la segunda. Lee la tabla por seguidor, no la cifra de cabecera.

5. No comprobar cada MPPT por separado

   Cada MPPT debe pasar por sí solo todas las comprobaciones de tensión y corriente, por dos razones distintas: su string puede tener otro número de paneles, y el propio seguidor puede tener límites más bajos que el vecino. Una configuración que va holgada en una entrada de 36A puede estar muy por encima del límite en una de 18A con exactamente los mismos paneles. Nuestra calculadora verifica cada seguidor con sus propios límites.

Usa esta tabla para decidir rápido si tu instalación necesita un MPPT o varios. En caso de duda, elige más MPPT: la diferencia de precio es pequeña comparada con la flexibilidad que ganas.
