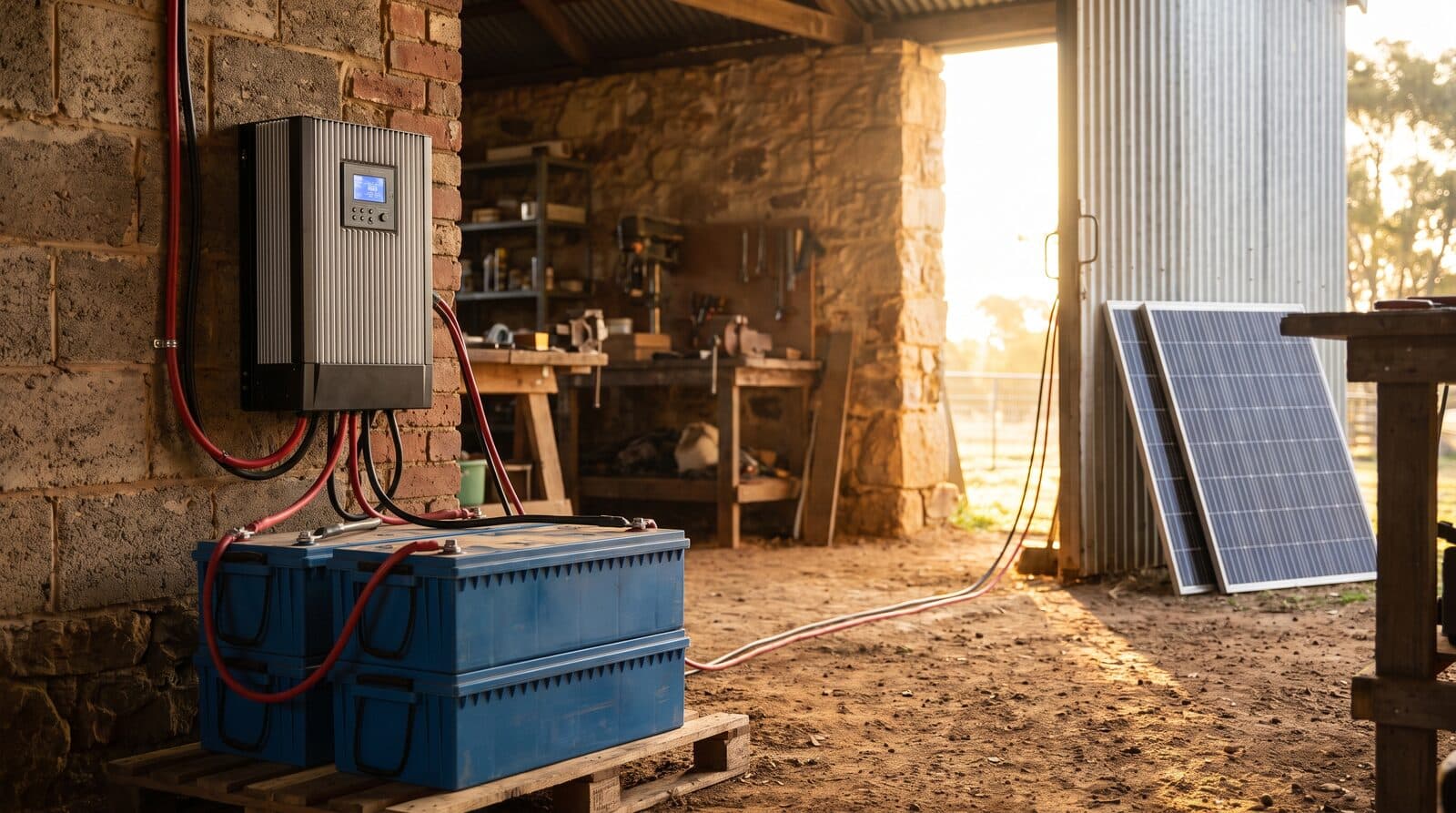

Paneles solares para inversor aislado: guía de cálculo

Los paneles solares adecuados para un inversor aislado los determina su ventana de entrada FV, no la tensión de su batería ni su potencia AC. Todo inversor-cargador aislado especifica una tensión FV máxima (de 145 a 500 V según el modelo), un rango de trabajo del MPPT y una potencia máxima del campo FV — y el string de paneles debe respetar los tres límites en los extremos de temperatura de tu ubicación.

Los inversores aislados del mercado se agrupan en tres arquitecturas FV. La clase determina cuántos paneles residenciales estándar (400–460 W, tensión de circuito abierto en torno a 39 V) puedes conectar en serie:

La misma marca suele vender las tres clases a la vez con nombres casi idénticos. El Growatt SPF 5000 ES acepta strings de hasta 450 V, mientras que el SPF 5000TL HVM se queda en 145 V — un string rutinario para uno destruye al otro. Identifica siempre la clase en la ficha técnica, nunca por el nombre del modelo ni por el precio.

Los inversores aislados se nombran por su bus de baterías: 12 V, 24 V o 48 V. Es tentador concluir que un «inversor de 48 V» necesita «paneles de 48 V». No es así — el bus de baterías y la entrada FV son circuitos separados unidos por el regulador de carga MPPT, que convierte la tensión que produzcan los paneles al nivel de carga de la batería.

Por eso dos máquinas de 48 V pueden tener ventanas FV radicalmente distintas: el Growatt SPF 3000TL LVM-48P acepta como mucho 145 V de los paneles, mientras que el EASUN SMG II 6.2KW-48V admite strings de hasta 500 V. Los paneles residenciales, en cambio, están estandarizados: un módulo moderno de 54 celdas trabaja a unos 39 V en circuito abierto y a 32–33 V en el punto de operación, sea cual sea su potencia — el «panel doméstico de 48 V» no existe en el mercado general.

La tensión de la batería sí importa para la potencia total: un bus de 24 V limita la corriente de carga, y por eso los equipos de 24 V tienen topes de potencia FV pequeños. Pero el número de paneles que puedes poner en serie es una cuestión de tensión, decidida únicamente por las especificaciones de la entrada FV.

Busca en la ficha técnica del inversor la tabla que suele llamarse «PV input», «Solar charger» o «PV module array». Cinco números lo deciden todo:

1. Tensión FV máxima de entrada (límite de Voc)

   El techo absoluto. La tensión de circuito abierto de tu string en la mañana más fría del año debe quedar por debajo — superarlo daña el cargador y anula la garantía.

2. Rango de tensión MPPT

   Donde el seguidor puede trabajar realmente mientras carga. La tensión de trabajo del string (Vmp) debe quedar dentro de esta ventana con el calor del verano y, a ser posible, también con el frío del invierno.

3. Tensión de arranque

   La tensión mínima para que el cargador despierte por la mañana, normalmente algo por encima del mínimo del MPPT.

4. Potencia máxima del campo FV

   El campo más grande que el cargador aprovechará de verdad. En los equipos aislados suele ser menor que la potencia AC del inversor — una trampa que vemos más abajo.

5. Corriente FV máxima de entrada

   El techo de corriente por entrada MPPT. Los paneles modernos de gran formato llegan a 14 A — más de lo que aceptan algunos equipos económicos.

La tensión de los paneles sube cuando baja la temperatura. La Voc impresa en la etiqueta es válida a 25 °C de temperatura de celda; en una mañana despejada de invierno las celdas están tan frías como el aire, y la tensión sube según el coeficiente de temperatura — en torno a −0,25 %/°C en los paneles TOPCon — por cada grado por debajo de 25 °C.

Toma un panel típico de 430 W: Voc = 39,1 V, TC_Voc = −0,25 %/°C. En una mañana a −5 °C:

Compruébalo contra el Growatt SPF 3000TL LVM-48P de baja tensión (FV máx. 145 V, MPPT 60–115 V): tres paneles dan 3 × 42,0 = 126,0 V — con margen bajo el techo de 145 V. Un cuarto panel es imposible: 4 × 39,1 = 156,4 V supera el límite ya a +25 °C, antes de cualquier subida por frío. El máximo estricto es 3 paneles en serie.

El fallo contrario es más silencioso. En verano, la temperatura de celda alcanza 60–70 °C y la tensión de trabajo (Vmp) cae un 10–12 %. Si la tensión del string baja del mínimo del MPPT, el cargador deja de seguir el punto de máxima potencia y la producción se desploma — los paneles están bien, el cableado está bien, pero la generación se queda plana justo en las mejores horas del día.

Nuestro panel de 430 W tiene Vmp = 32,4 V. A 65 °C de temperatura de celda entrega unos 32,4 × 0,88 = 28,5 V. En un Deye SUN-5K-OG (MPPT 150–425 V), cinco paneles dan 5 × 28,5 = 142,5 V — por debajo del mínimo de 150 V, así que la carga se detiene justo cuando el sol aprieta más. Seis paneles (171 V en caliente) es el mínimo real, aunque cinco parezcan válidos sobre el papel a 25 °C: 5 × 32,4 = 162 V.

La tensión de arranque añade una restricción matinal: el mismo Deye necesita 125 V solo para despertar el cargador. Los strings dimensionados al ras del mínimo MPPT además arrancan tarde y se apagan pronto cada día. Si la ficha técnica indica un rango recomendado, apunta a su centro.

En los inversores conectados a red, el campo FV supera la potencia AC de forma rutinaria en un 20–50 %. Los equipos aislados invierten esa expectativa: el cargador solar está dimensionado para cargar la batería, no para todo el paso a AC — y el tope FV suele ser menor que la salida AC. Tres ejemplos reales de nuestra base de datos:

El Growatt de 12 kW puede pasar 12 kW desde las baterías o un generador a los consumos, pero sus dos cargadores MPPT juntos aceptan como mucho 7 kW de paneles. Planifica el campo alrededor del tope FV — la cifra de AC no te dice nada sobre la parte solar.

Nuestra calculadora de compatibilidad permite una relación DC/AC de hasta 2,0 en equipos aislados (frente a 1,5 en inversores de string conectados a red), porque el excedente de potencia DC carga la batería en lugar de recortarse. Pero la potencia máxima del campo FV de la ficha técnica sigue siendo un límite estricto que siempre gana a cualquier regla de relación.

Los diseños aislados se dividen en dos filosofías de corriente. Los equipos de alta tensión toman un string en serie por MPPT y aceptan una corriente modesta — típicamente 13–27 A. Los equipos de baja tensión heredados esperan varios strings cortos en paralelo y tragan 50–120 A (Growatt SPF 3000TL LVM-24P: 50 A; SPF 6000T HVM-G2: 120 A) — a cambio de cobre grueso entre el tejado y el inversor.

La trampa silenciosa está en el lado de alta tensión: los paneles modernos con celdas de 182 mm y 420–460 W tienen una corriente de cortocircuito en torno a 14 A. Un cargador especificado a 13 A por entrada (serie Anern AZURE) simplemente hará trabajar ese panel en su propio techo — sin daños en un equipo bien diseñado, pero cada panel se comporta como uno algo más pequeño todo el año. Algunas fichas técnicas publican además una corriente de cortocircuito máxima que no debe superarse jamás.

Los strings en paralelo multiplican la corriente, no la tensión: dos strings de paneles de 14 A meten 28 A en una entrada. Eso está bien en un equipo de baja tensión de 80 A y queda fuera de límites en uno de alta tensión de 27 A — por eso las fichas técnicas de los aislados de alta tensión suelen especificar un string por seguidor.

Los inversores-cargadores más baratos y muchos equipos antiguos usan un regulador de carga PWM en lugar de MPPT. El PWM no convierte tensión — conecta el panel casi directamente a la batería, arrastrando el punto de trabajo del panel hasta la tensión de la batería.

Con una batería de 12 V cargando a unos 14 V, un panel doméstico estándar diseñado para trabajar a 32–33 V entrega menos de la mitad de su potencia nominal con PWM. Por eso existen los «paneles de 12 V»: módulos de 36 celdas con Vmp en torno a 18 V, hechos para acompañar a reguladores PWM. Con MPPT, en cambio, un panel estándar no pierde nada — el seguidor convierte los 33 V a 14 V casi a plena potencia.

Todos los modelos citados en este artículo usan MPPT. Pero los anuncios de «inversores solares» en los marketplaces todavía esconden equipos PWM — si la ficha muestra una tensión FV apenas superior a la de la batería y nunca menciona MPPT, asume que es PWM y compra paneles de 36 celdas o elige otro inversor.

Esta es la comprobación completa, en el orden que descarta antes a los candidatos equivocados:

1. Anota el bloque de entrada FV

   De la ficha del inversor: tensión FV máxima, rango MPPT, tensión de arranque, potencia máxima del campo FV, corriente máxima de entrada. De la ficha del panel: Voc, Vmp, Isc y el coeficiente de temperatura de la Voc.

2. Limita el string con la Voc en frío

   Calcula la Voc_cold a la temperatura mínima histórica de tu ubicación. Máximo de paneles en serie = tensión FV máxima ÷ Voc_cold, redondeado hacia abajo.

3. Fija el mínimo con la Vmp en calor

   Calcula la Vmp a 65 °C de temperatura de celda. Mínimo de paneles en serie = mínimo del MPPT ÷ Vmp_hot, redondeado hacia arriba. Si el mínimo supera al máximo, la pareja es imposible — cambia el panel o el inversor.

4. Comprueba potencia y corriente

   Número de paneles × potencia nominal debe quedar en o por debajo de la potencia máxima del campo FV, y la Isc del panel (multiplicada por los strings en paralelo, si los hay) en o por debajo de la corriente máxima de entrada.

5. Apunta al centro de la ventana

   Entre los números válidos, elige uno que sitúe la Vmp del string cerca del centro del rango MPPT — el sistema arranca antes, se apaga más tarde y conserva margen para las caídas de tensión de los días con calima.

Las historias de fallos que nos llegan repiten el mismo puñado de errores:

1. Emparejar los paneles con la tensión de la batería

   «Es un inversor de 48 V, así que necesito 48 V de paneles» — decide la ventana de entrada FV, no el bus de baterías. Una máquina de 48 V puede pedir desde 60 hasta 500 V del tejado.

2. Contar la Voc a 25 °C

   Un string que cabe en octubre puede superar el techo en una mañana despejada de enero. Dimensiona siempre con la Voc_cold a la temperatura mínima histórica de tu zona.

3. Pocos paneles para un cargador de alta tensión

   Dos paneles en un cargador con un mínimo MPPT de 120–150 V no lo despertarán jamás. Los equipos aislados de alta tensión están hechos para strings de 5 paneles o más.

4. Ignorar el tope de potencia FV

   La costumbre de sobredimensionar de los híbridos no se traslada: muchos equipos aislados aceptan menos potencia FV que su potencia AC, y los paneles por encima del tope no producen nada.

5. Repartir un MPPT entre dos aguas del tejado

   La mayoría de los equipos aislados por debajo de 8 kW tienen un solo seguidor. Paneles al este y al oeste en un mismo seguidor persiguen dos máximos de potencia a la vez y pierden un 10–25 %. Si tu tejado obliga a dos orientaciones, elige un modelo con dos seguidores (Growatt SPF 6000 ES Plus, EASUN SMG II 11KW, Deye SUN-6K-OG).

Nuestra base de datos contiene 279 inversores-cargadores aislados — Growatt SPF, EASUN, Anern, Anenji, Must, PowMr, Deye SUN-OG y más — con las ventanas FV, los topes de potencia y los límites de corriente extraídos de las fichas técnicas oficiales. La calculadora de compatibilidad ejecuta las comprobaciones de Voc en frío, ventana MPPT, corriente y relación DC/AC para cualquier pareja de panel e inversor, con las mismas fórmulas de este artículo.

¿Ya tienes los paneles y estás eligiendo el inversor? Invierte la búsqueda: el buscador filtra los inversores que aceptan tu panel exacto en la cantidad que quieres.
