Sombras en paneles solares: qué le hacen a tu string

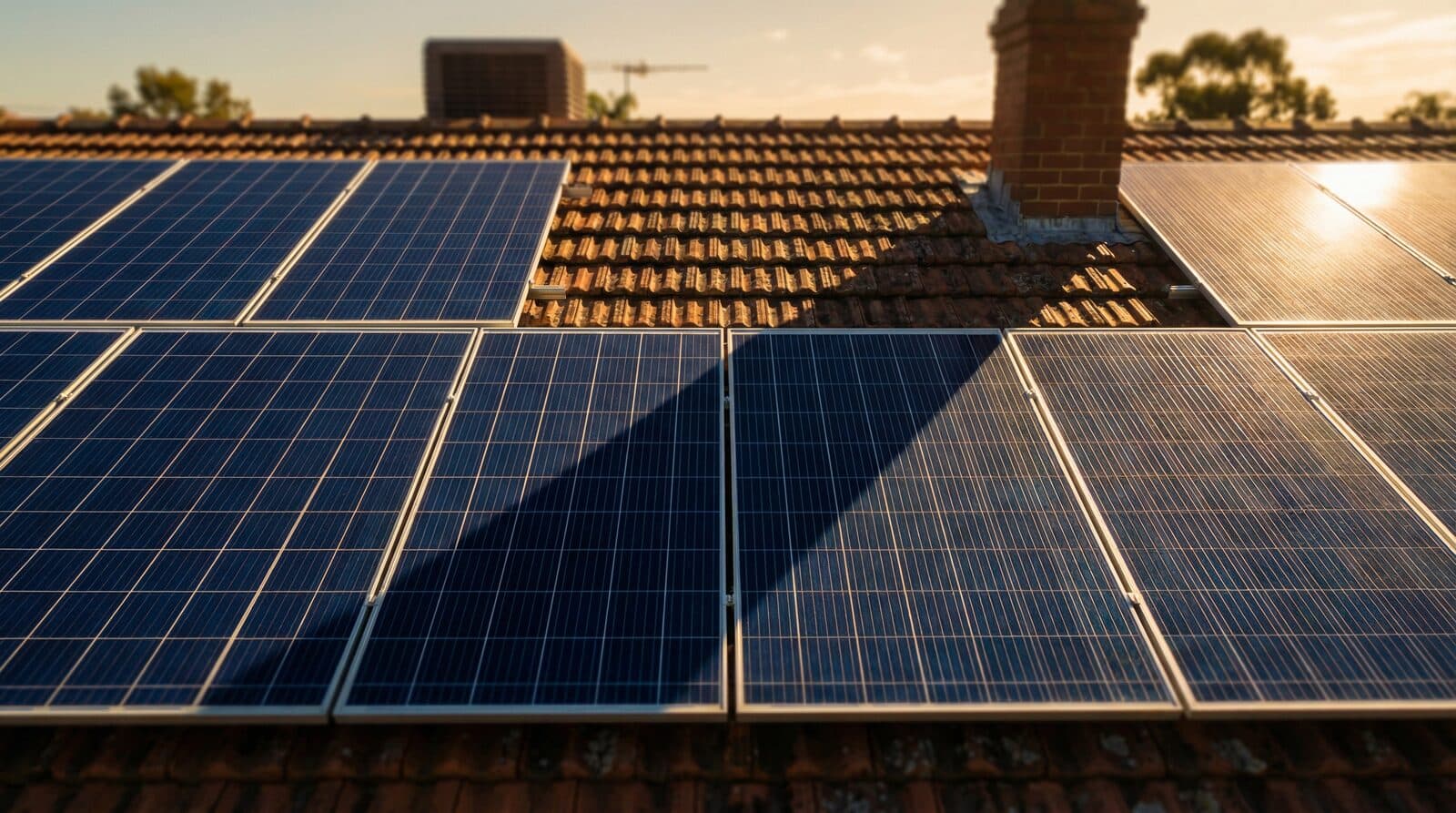

Una sola sombra de una chimenea, de la rama de un árbol o incluso los excrementos de un pájaro sobre un panel pueden recortar entre un 50 y un 80% la producción de todo un string. No es una reducción proporcional: es un fallo en cascada provocado por la física de los circuitos en serie. Entender por qué ocurre es el primer paso para diseñar una instalación que aguante las condiciones del mundo real.

Los paneles de un string se conectan en serie, lo que significa que por todos ellos circula la misma corriente. Cuando un panel queda sombreado, ya no puede producir la misma corriente que sus vecinos. Como todos comparten el mismo circuito, el string entero se ve obligado a trabajar a la corriente del panel más débil. El resultado: la producción de diez paneles a pleno sol la arrastra hacia abajo uno solo, escondido tras la sombra de un tubo de ventilación.

En un string en serie, la corriente es el cuello de botella. Con luz uniforme, cada panel produce aproximadamente la misma corriente: por ejemplo 14A en un panel moderno de 550W. Las tensiones se suman, pero la corriente queda limitada por el panel que menos produce. Cuando uno baja a 3A por culpa de la sombra, todos los paneles del string se ven forzados a igualar esos 3A, por mucho sol que les llegue.

Esto es radicalmente distinto de la conexión en paralelo, donde cada panel trabaja de forma independiente. En paralelo, un panel sombreado solo pierde su propia producción. En serie, se convierte en el cuello de botella de todos los demás. Por eso el dimensionado del string y el análisis de sombras son igual de importantes al diseñar una instalación solar.

Todo panel solar moderno incluye diodos de bypass, normalmente 3, tanto si usa celdas completas como partidas. Estos diodos actúan como válvulas de alivio de presión: cuando un grupo de celdas queda a la sombra, el diodo deja que la corriente lo rodee en lugar de forzarla a través del cuello de botella. Sin diodos de bypass, una celda sombreada se sobrecalentaría y podría destruir el panel.

Cuando una celda sombreada se ve obligada a conducir toda la corriente del string, deja de comportarse como generador y actúa como resistencia. La energía eléctrica de los demás paneles se disipa en forma de calor en esa celda. Su temperatura puede dispararse hasta 150–200°C, muy por encima del límite de 85°C para el que están calificados los materiales del panel. Esto se llama punto caliente.

Una exposición prolongada a un punto caliente causa daños irreversibles: el encapsulante EVA amarillea y se delamina, las soldaduras se agrietan, la lámina posterior puede ampollarse y, en casos extremos, el panel se incendia. Los puntos calientes son la primera causa de fallos en campo en instalaciones solares. Casi siempre nacen de una sombra localizada y persistente: la cabeza de un tornillo proyectando su sombra, hojas acumuladas en una esquina o una celda fisurada que crea un punto débil permanente.

Los paneles de celdas partidas (120 o 144 celdas) dividen el panel en dos mitades eléctricamente independientes, superior e inferior. Cada mitad tiene sus propios diodos de bypass y funciona como un subgrupo semiindependiente. Si se sombrea la fila inferior, solo se ve afectada la mitad de abajo: la mitad superior sigue produciendo a plena capacidad. Esto duplica en la práctica la tolerancia del panel al sombreado parcial frente a los paneles de celdas completas.

No todas las sombras son iguales. La sombra nítida de un poste y un cielo cubierto de bruma afectan a los paneles de formas completamente distintas. Entender la diferencia te ayuda a decidir qué problema de sombra resolver primero.

La electrónica de potencia a nivel de módulo (MLPE) resuelve el problema de la sombra permitiendo que cada panel trabaje en su propio punto de máxima potencia, con independencia de los demás. Hay dos variantes principales: optimizadores de potencia y microinversores. Ambos evitan que un panel sombreado arrastre a todo el string, pero funcionan de forma distinta y encajan en situaciones diferentes.

Los optimizadores de potencia (SolarEdge, Tigo) se montan en cada panel y acondicionan la salida DC antes de que llegue a un inversor de string central. Suelen costar entre un 25 y un 35% menos que los microinversores y funcionan bien en tejados con sombra parcial donde la mayoría de los paneles recibe buen sol. Los microinversores (Enphase, Hoymiles) convierten DC en AC en cada panel y eliminan los strings por completo. Son la mejor opción para tejados complejos con varias orientaciones o mucha sombra, pero cuestan más por vatio.

La alternativa económica es un inversor de string con varios MPPT. Repartiendo los paneles entre entradas MPPT distintas puedes aislar los paneles sombreados en una y mantener los que están al sol en otra. Esto no ayuda a paneles individuales dentro del mismo string, pero evita el contagio entre strings. Para instalaciones residenciales con sombra parcial, la mayoría de los inversores modernos con 2–3 MPPT es suficiente.

1. Estudia el recorrido de las sombras a lo largo del día

   Visita el emplazamiento a las 9:00, al mediodía y a las 15:00 de un día soleado. Las sombras se mueven: un obstáculo inofensivo al mediodía puede proyectar una sombra larga sobre el generador por la mañana o al atardecer. Haz fotos desde las posiciones previstas de los paneles y anota cualquier objeto que esté a menos de 3 veces su altura de distancia.

2. Pon los paneles más sombreados en un MPPT aparte

   Si tu inversor tiene 2 o más entradas MPPT, agrupa en la misma entrada los paneles con exposición solar parecida. Junta en un MPPT los que tengan más probabilidad de quedar a la sombra y deja los limpios en otro. Así la sombra de un grupo no afecta a los demás.

3. Usa orientación vertical cerca de los obstáculos

   Un panel montado en vertical (alto y estrecho) tiene menos probabilidad de que los tres grupos de diodos queden sombreados a la vez. En horizontal (ancho y bajo), una sombra horizontal puede cruzar los tres grupos al mismo tiempo. Junto al borde de un tejado o un muro bajo, el montaje vertical puede reducir las pérdidas por sombra entre un 30 y un 50% frente al horizontal.

4. Mantén una separación suficiente entre filas

   En instalaciones sobre suelo o en cubierta plana, respeta una relación mínima entre inclinación y separación que impida que la primera fila sombree a la de detrás con el sol más bajo del invierno. Una regla habitual es dejar entre 2 y 3 veces la altura del panel para latitudes de 30° a 55°.

5. Poda la vegetación con regularidad

   Los árboles crecen. Una rama que estaba a 1 metro de tus paneles al instalarlos puede estar tocándolos dos años después. Programa una poda anual y mantén una zona despejada de al menos 2 metros alrededor del generador. Las hojas caídas y los nidos de pájaros también son fuentes de sombra localizada que se acumulan con el tiempo.

6. Limpia los paneles al menos dos veces al año

   El polvo, el polen, los excrementos de pájaros y los líquenes generan sombra suave que reduce la producción de forma uniforme, pero pueden provocar puntos calientes donde la acumulación es intensa. Limpia los paneles con agua y un cepillo suave en primavera y en otoño. Evita limpiadores abrasivos e hidrolimpiadoras a presión, que pueden dañar el tratamiento del vidrio.

La calculadora de Solar Stack comprueba la configuración de tu string frente a los límites de tensión y corriente del inversor a temperaturas extremas reales. No modela el sombreado directamente (para eso hacen falta herramientas específicas de emplazamiento como PVsyst o Aurora), pero garantiza que tu string es eléctricamente válido antes de añadir optimizadores o dividirlo. Junto con nuestra guía de distribución de MPPT, te permite diseñar desde el primer día una instalación que digiere bien la sombra parcial.
