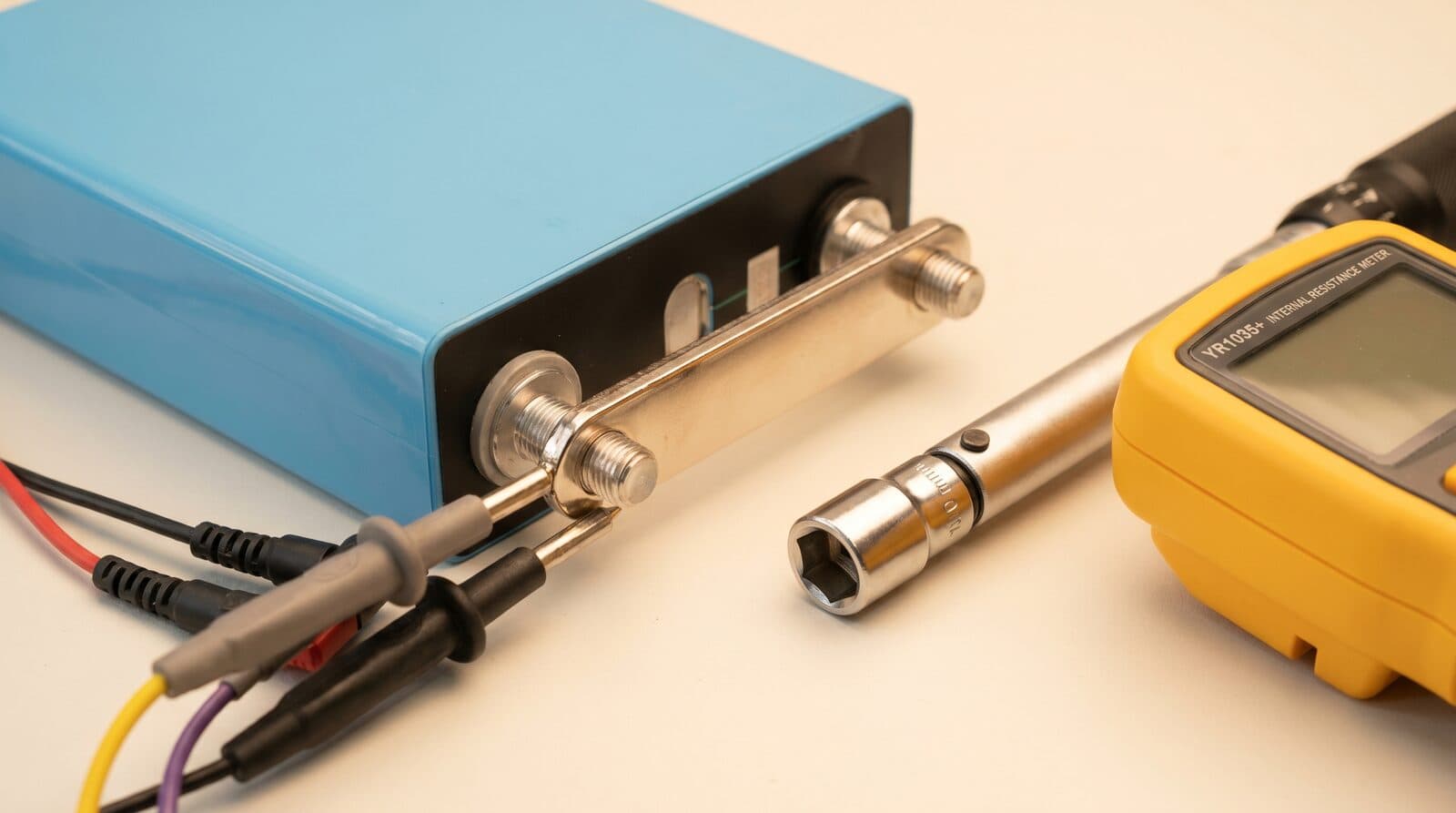

Bornes de celdas LiFePO4: tipos, par de apriete, resistencia

Las celdas LiFePO4 prismáticas llegan con cuatro tipos de borne industriales: espárrago soldado (tipo A), inserto roscado en un bloque de aluminio (tipo B), agujero roscado directamente en el polo (tipo D) y pestaña plana para soldadura láser. Los tres primeros son con los que trabaja quien monta en casa; las pestañas planas requieren soldadora y prácticamente nunca aparecen en pedidos minoristas de 280-320 Ah.

El tipo de borne decide tres cosas a la vez: cuánto par puedes aplicar sin pasar de rosca, cuánta corriente puede llevar la cara de contacto sin calentarse y si más adelante podrás desmontar el busbar para mantenimiento. En torno al 99 % del riesgo de un montaje DIY vive en esos tres números.

Espárrago soldado (tipo A)

Un espárrago de acero cincado soldado por ultrasonidos a una base de polo de aluminio. Medida más habitual: M6 × 10 mm. La cara de contacto es pequeña (espárrago más arandela más busbar), así que el tipo A soporta corriente continua moderada (hasta unos 150 A) y aguanta bien desmontajes repetidos. Par: 6-9 Nm, típico 7 Nm. Se encuentra en celdas de 50 a 150 Ah, incluidas las EVE LF105 y las Great Power de 100 Ah con las que trabajamos.

Inserto roscado (tipo B)

El polo lleva soldado un bloque macizo de aluminio con una rosca M6 de unos 11 mm de profundidad. La cara de contacto es grande (toda la parte superior del bloque), así que este borne lleva 300-500 A continuos, resiste vibración y admite hasta 10 Nm (típico 8 Nm). Es el estándar actual en celdas de 280, 304, 314 y 320 Ah: EVE LF280K, MB31, CATL 280/314, REPT 280/314/320, CALB 280. Si montas un pack 16S de 280 Ah o más en 2025-2026, casi con seguridad recibirás este tipo.

Agujero perforado (tipo D)

Una rosca M6 cortada directamente en el cuerpo de aluminio del polo, con profundidad de 5 mm o menos. Barato y fácil de mecanizar, pero la rosca es débil y puedes pasarla a 5 Nm si el tornillo toca fondo. Aparece en celdas económicas de 100-200 Ah y en generaciones antiguas de EVE y CALB. No superes nunca 3-4 Nm en este tipo y elige una longitud de tornillo que solo engrane 3-4 mm de rosca, dejando holgura hasta el fondo.

Pestaña plana

Una pestaña de aluminio o níquel sin rosca, pensada para soldadura láser o por puntos al busbar. Se usa en módulos de fábrica (Pylontech, EG4) y es irrelevante para DIY: necesitarías soldadora y no podrías desmontar la unión con facilidad. Si te llegaron celdas así, probablemente compraste un módulo terminado y no celdas sueltas.

El tipo de borne lo elige el fabricante de la celda, no tú. Tu trabajo es hacer que tornillos, arandelas y par encajen con lo que llegó en la caja. Fallar aquí te cuesta o una rosca pasada (y entonces Helicoil o celda de repuesto) o un contacto con par insuficiente (y entonces calentamiento a los seis meses de servicio).

Abajo tienes dos escenarios típicos: packs 16S pequeños de 100 Ah y el estándar 2025-2026 de 280-314 Ah. Si tu montaje queda entre medias, fíate de la ficha técnica de tu lote concreto antes que de tablas genéricas de internet.

Pack pequeño 2×16S1P de 100-105 Ah

EVE LF105, Great Power 100 Ah, CATL 100: todas llegan con espárrago soldado M6 × 10 mm, y más raramente con agujero perforado. Par: 6-8 Nm para espárrago soldado y no más de 4 Nm para agujero perforado. Elige terminales de cable M6 con 6,4 mm de diámetro interior (no 7), para que la arandela se apoye en la cara de contacto en lugar de hundirse. Un montaje 2×16S1P necesita 32 tornillos M6, 64 arandelas (plana más Nord-Lock por contacto) y 16 busbars, ya sea laminado de cobre de 3×20 mm o trenza flexible de cobre de 50 mm² en funda de PVC.

Pack 16S grande de 280-314 Ah

EVE LF280K / LF304 / MB31, CATL 280 / 314, REPT 280 / 314 / 320, CALB 280: casi siempre inserto roscado M6 en bloque macizo de aluminio. Par: 8-10 Nm (8 es seguro, 10 es el límite superior de la ficha de EVE). Los busbars vienen en la caja (normalmente cobre niquelado de 20×3 mm) o los fabricas de cobre de 25×3 mm. Los tornillos M6 de 12-14 mm son la opción más habitual; de 16 mm en adelante corres el riesgo de tocar fondo en la rosca.

Longitud de tornillo y Helicoil

La regla es simple: el tornillo debe aprovechar toda la rosca pero nunca tocar fondo. Si toca fondo, creerás estar apretando el contacto cuando en realidad estás pasando la rosca en la siguiente vuelta. Para un inserto roscado de 11 mm de profundidad, 10 mm de tornillo engranado bajo la arandela es lo óptimo; para espárrago soldado de 10 mm, la misma longitud o 1-2 mm menos. Si ya pasaste la rosca, un Helicoil M6 (inserto de acero enrollado) salva la celda en el 90 % de los casos. Con espárrago soldado, cambiar el espárrago es trabajo de taller, no de mesa de cocina.

El mercado de LiFePO4 prismáticas de 2025-2026 se divide en dos niveles. Nivel 1 — CATL y BYD — sirve a fabricantes de automoción y rara vez llega al minorista; cuando lo hace, es excedente o falsificación. Nivel 2 — EVE, CALB, Lishen, REPT — entrega calidad estable, vida en ciclos documentada y disponibilidad realista de Grado A por canales minoristas.

Para una batería solar DIY, el nivel 2 es la elección sensata. El nivel 1 cuesta más en este segmento sin darte una vida en ciclos que puedas aprovechar en un pack doméstico que hace 200-300 ciclos al año: tus celdas llegarán al límite de envejecimiento por calendario antes que al de ciclos.

Nivel 1 — CATL, BYD

CATL está formalmente presente en el mercado con celdas de 280 y 314 Ah, pero el Grado A solo te llega a través de un intermediario verificado, con códigos QR de serie y un informe de ensayo por lote. Las falsificaciones son lo bastante frecuentes para que comprar «CATL Grado A» sin verificar no sea prudente. BYD apenas aparece en el minorista: sus celdas van a los propios productos de BYD (Blade Battery) y a grandes contratos de fabricantes.

Nivel 2 — EVE, CALB, Lishen, REPT

Las EVE LF280K y MB31 (314 Ah) son la elección DIY más común en 2025-2026: el equilibrio entre precio, calidad y disponibilidad es difícil de superar. La CALB 280 anuncia 9000 ciclos al 70 % de profundidad de descarga; en nuestras pruebas no hay diferencia apreciable frente a EVE, pero el precio en la UE suele ser un 10-15 % más alto. Lishen y REPT son jugadores más jóvenes; REPT, con tecnología de bobinado Wending, mete 320 Ah en el mismo formato de una 280 Ah (+15 % de densidad energética), lo que las hace interesantes para packs compactos. Los datos de ciclos y estabilidad de 2022-2024 son sólidos, pero el historial de marca es más corto que el de EVE: tenlo en cuenta si planificas a diez años.

Grado A frente a Grado B: cómo distinguirlos

El Grado A tiene código QR en la carcasa, un informe de ensayo por lote del fabricante (estado de salud, capacidad, resistencia interna, fecha de fabricación) y como mucho 3-6 meses de antigüedad de calendario cuando lo recibes. El Grado B es rechazo de línea (normalmente por capacidad, resistencia interna o defectos estéticos); puedes montar con él, pero la vida útil es visiblemente menor y la deriva del pack mayor. Las señales principales de falsificación: sin QR, número de serie que no cuadra con el lote, fecha de fabricación de más de un año. Si el vendedor esquiva el informe de ensayo, es Grado B o algo desconocido.

Apretar es el paso más aburrido y más crítico para la seguridad de todo el montaje. Un contacto con par insuficiente añade unas décimas de miliohmio a la resistencia de transición; a 100 A eso son decenas de vatios disipados sin salida. Nuestras lecturas con YR1035+ en packs en servicio muestran que pasar de 4 Nm a 8 Nm en un borne de EVE LF280K baja la resistencia de contacto de unos 0,3 mΩ a unos 0,05 mΩ. Cinco de cada seis fallos de borne que hemos visto en montajes de conocidos empezaron con un tornillo sin apretar del todo.

Abajo tienes la tabla de pares, un procedimiento de cinco pasos y notas aparte sobre herramienta, pila de arandelas, preparación de superficie y calendario de reapriete. Tómalos como valores por defecto y verifica siempre contra la ficha técnica de tu lote concreto, porque las cifras del fabricante cambian entre revisiones.

Llave dinamométrica: no es opcional

Sin llave dinamométrica, los 32 tornillos de un pack 2×16S1P no quedarán apretados de forma uniforme: la «sensación» a mano se dispersa ±2-3 Nm con facilidad. Recomendamos una llave de carraca con clic en el rango de 2-25 Nm (Wera 7400 o Proxxon MicroClick, en torno a 55-75 €); la de aguja es más barata pero exige mirar la escala continuamente, algo incómodo dentro de un armario de baterías estrecho. Verifica cada par dos veces: una al montar y otra unos 30 segundos después, para asegurarte de que el tornillo no pasó del clic en la primera pasada.

Pila de arandelas: Nord-Lock, Belleville, muelle abierto

Pila ideal para un borne LiFePO4: arandela plana bajo la cabeza del tornillo, par Nord-Lock entre la arandela plana y el busbar, busbar, borne. Nord-Lock es un par de arandelas de cuña que bloquean mecánicamente el giro inverso mediante presión de cuña. Cuando no hay Nord-Lock, una arandela Belleville (muelle de disco) es aceptable; la arandela de muelle abierto corriente es la peor opción: se relaja con los ciclos térmicos y deja de trabajar en el segundo o tercer año.

Preparación de superficie: película, óxido, acetona

Una celda LiFePO4 nueva llega con una película protectora fina en el borne; no es óxido, sino protección de fábrica contra la corrosión durante el transporte. Quítala con Scotch-Brite o abrasivo de grano 600-800 en movimientos circulares y sin presión; el objetivo es levantar la película, no arrancar micras de aluminio. Limpia con acetona o alcohol isopropílico al 99 %. Rascar con fuerza es un error: los microarañazos siembran nueva oxidación en semanas.

Noalox y Loctite: dónde van

El Noalox (óxido de zinc en un portador neutro) es una pasta antioxidación. Una capa fina en la cara de contacto entre borne y busbar es obligatoria en salas húmedas o polvorientas; en un armario limpio y seco, una buena preparación de superficie basta. Nunca apliques Noalox en la rosca: actúa como lubricante hidráulico y no alcanzarás la precarga correcta. El Loctite 242 azul va bien en la rosca contra la vibración; el Loctite 271 rojo no, porque solo se puede desmontar calentando a 250 °C, lo que daña la celda. No apliques nunca ningún Loctite en la cara de contacto.

Calendario de reapriete: 1 semana → 1 mes → 3 meses

La base de aluminio del polo «se asienta» bajo el tornillo durante las primeras semanas de servicio: es la fluencia normal del aluminio bajo carga sostenida. El plan: revisar el par a la semana (llevar la llave a cada tornillo y llegar a 8 Nm; si el tornillo gira otros 5-10°, es normal), otra vez al mes, otra a los tres meses y luego anualmente. En nuestra práctica, el 70 % de los packs necesita una o dos revisiones en la primera semana y se estabiliza tras el primer mes.

Procedimiento de apriete paso a paso

1. Limpia la superficie de contacto
   Retira la película protectora con Scotch-Brite o abrasivo de grano 600-800 en movimientos circulares. Limpia con acetona o isopropílico al 99 %. No rasques más de unas micras en el aluminio.
2. Aplica Noalox en la cara de contacto
   Capa fina de pasta antioxidación en la parte superior del borne y en la inferior del busbar. Mantén la rosca seca. En salas limpias y secas el Noalox es opcional, aunque no perjudica.
3. Monta la pila de arandelas
   Orden de abajo arriba: borne — busbar — par Nord-Lock (ligeramente engrasado) — arandela plana — tornillo M6 de 10-14 mm. Verifica que el tornillo no toque fondo: enrosca primero a mano y busca el tope.
4. Aprieta con llave calibrada
   Llave de clic, 8 Nm para inserto roscado M6 o 7 Nm para espárrago soldado M6. Aprieta en un movimiento continuo hasta el clic. Verifica dos veces con unos 30 s entre medias: primer clic, pausa, segundo clic.
5. Reaprieta a la semana y al mes
   A los 7 días, lleva la llave a cada tornillo y déjalo en el par especificado. Un giro adicional de 5-10° es fluencia normal del aluminio, no un fallo. Repite al mes y a los tres meses, y luego anualmente.

Errores habituales de principiante

Cuatro errores que vemos una y otra vez: (1) apretar de más un polo con agujero perforado y pasar la rosca, normalmente por la costumbre de «apretado y listo»; (2) olvidar retirar la película protectora, lo que multiplica por 10 la resistencia de transición; (3) mezclar tornillos de acero con arandelas de cobre entre celdas sin aislamiento, que no es un problema de contacto (la corriente va por el busbar, no por el tornillo) pero estropea el análisis térmico de la unión; (4) saltarse el reapriete de la primera semana y dejar el tornillo «asentado» para siempre. Ninguno es evidente al montar; todos aparecen 2-6 semanas después en forma de calentamiento.

La resistencia interna es el segundo número, después de la capacidad, que caracteriza a una celda LiFePO4 sana. Distingue dos variantes: resistencia AC (impedancia con senoide de 1 kHz) y resistencia DC real bajo carga. La resistencia AC es la que mide el YR1035+ y la que da la ficha técnica; la DC es típicamente un 20-40 % más alta porque incluye todos los efectos electroquímicos. Las dos sirven para tareas distintas.

Resistencia AC típica de una EVE LF280K sana: 0,12-0,18 mΩ (límite de ficha ≤0,25 mΩ); la dispersión dentro de un lote no debería pasar de ±15-20 %. Una celda a 0,35 mΩ es candidata a rechazo o, como poco, a vigilarla de cerca durante el equilibrado superior.

Valores típicos de resistencia AC en celdas habituales

EVE LF280K: 0,12-0,18 mΩ; EVE MB31 (314 Ah): 0,10-0,15 mΩ; EVE LF105: 0,6-0,9 mΩ (celda más pequeña, resistencia más alta); CATL 280: 0,12-0,20 mΩ; CALB 280: 0,15-0,22 mΩ; REPT 280/314: 0,13-0,20 mΩ; REPT 320 Wending: 0,11-0,17 mΩ. Great Power 100 Ah de alta descarga: 0,8-1,2 mΩ. Un valor un 30 % por encima del típico significa que revisas primero los contactos y después la celda.

YR1035+: el estándar de facto en DIY

El YR1035+ es un miliohmímetro portátil de fabricación china con conexión Kelvin real de cuatro hilos y medición AC a 1 kHz, y es el estándar de facto en la comunidad DIY. Antes de cualquier sesión, la calibración «Hold Zero» es obligatoria: cortocircuita las puntas, pulsa ZR y espera a «0 mΩ». Sin ese paso, añades la resistencia parásita de los cables (unos 0,2-0,5 mΩ) a la lectura de cada celda e inflas todos los números.

Crítico: la superficie del borne debe estar desnuda antes de medir. La película protectora de fábrica multiplica la resistencia interna por 10-15; hemos visto un «2,5 mΩ» en una LF280K nueva caer a 0,16 mΩ tras una pasada de Scotch-Brite. Convención de color de las puntas del YR1035+: blanco al borne blanco, rojo al negro (una confusión frecuente entre principiantes, porque los iconos de la carcasa están en espejo). Y: apoya las puntas en el propio borne, no en el busbar, porque la resistencia del busbar no es lo que buscas en este paso.

Método dV/dI: resistencia DC real con contactos incluidos

Cuando quieres saber la resistencia total en operación real (celda más contactos más busbar más shunt del BMS), usa dV/dI: mide la tensión en reposo U_reposo, aplica una carga controlada de 20-50 A (carga electrónica o banco de resistencias), mide la tensión con carga U_carga y divide la caída entre la corriente. El resultado es la resistencia DC real en ese punto de trabajo.

Resistencia de contacto del busbar: caza los valores atípicos

El mismo YR1035+ con Kelvin de cuatro hilos es excelente para medir una unión «tornillo más arandela más busbar más borne». El valor absoluto importa menos (unas décimas de miliohmio es normal); lo que importa es encontrar los atípicos. Si 15 uniones dan 0,10-0,15 mΩ y una da 0,40 mΩ, esa unión es candidata a desmontar y rehacer, diga lo que diga la llave dinamométrica. La resistencia de contacto es mejor indicador de la calidad del apriete que el propio par.

Resistencia del pack y elección de fusible

La resistencia total de un pack DIY de 48 V (celdas más busbars más shunt del BMS más cables de potencia a los bornes) es normalmente de 2-5 mΩ. Esto importa para estimar la corriente de cortocircuito (Icc ≈ U / R ≈ 51 V / 3 mΩ ≈ 17 000 A de pico) y para dimensionar el fusible Class T. El poder de corte del fusible debe superar esa corriente de cortocircuito calculada: para DIY de 48 V eso significa habitualmente Class T con 20 000 A de poder de corte a 150-250 A continuos. Los fusibles baratos ANL o MEGA, con poder de corte de 6000-10 000 A, pueden no abrir una falta real y convertirse ellos mismos en el nuevo cortocircuito.

Sigue este orden desde la primera celda que entra por la puerta hasta el encendido del BMS. Saltarte un paso te cuesta tiempo en el mejor caso y seguridad en el peor.

1. Recepción e inspección visual: carcasa sin golpes, polos sin arañazos, bornes sin marcas de impacto. Verifica el código QR y la fecha de fabricación: no más de 6 meses para Grado A.
2. Tensión en reposo al recibirlas: todas las celdas de un lote deberían estar a 3,25-3,35 V (tensión de almacenamiento) con dispersión ≤±0,02 V. Una celda por debajo de 3,10 V está potencialmente descargada a fondo: apártala.
3. Resistencia AC de cada celda con el YR1035+ después de la calibración Hold Zero. Anota los valores; dispersión esperada de ±15-20 % respecto a la mediana.
4. Equilibrado superior: puentea todas las celdas en paralelo (busbars de 35 mm²), conecta una fuente de laboratorio ajustada a 3,65 V / 20-50 A y mantén hasta que la corriente baje a ≤0,5 A. Mínimo 12-24 horas.
5. Monta en configuración 16S: preparación del borne (Scotch-Brite más acetona), aplicación de Noalox, pila de arandelas, apriete a 8 Nm para inserto roscado o 7 Nm para espárrago soldado.
6. Vuelve a medir la resistencia de contacto en cada unión con el YR1035+ (Kelvin de cuatro hilos, puntas directamente en el borne y el busbar). Normal 0,05-0,15 mΩ; los atípicos (≥0,30 mΩ) se desmontan y se rehacen.
7. Instala el BMS y conecta los cables de equilibrado. Verifica el orden de celdas B0-B16 (B0 = negativo de la primera celda, B16 = positivo de la decimosexta). Un error aquí destruye el BMS al instante en el arranque.
8. Tras 7 días de servicio: reaprieta todos los tornillos. Repite a los 30 días. Repite a los 90 días. Anualmente después.
