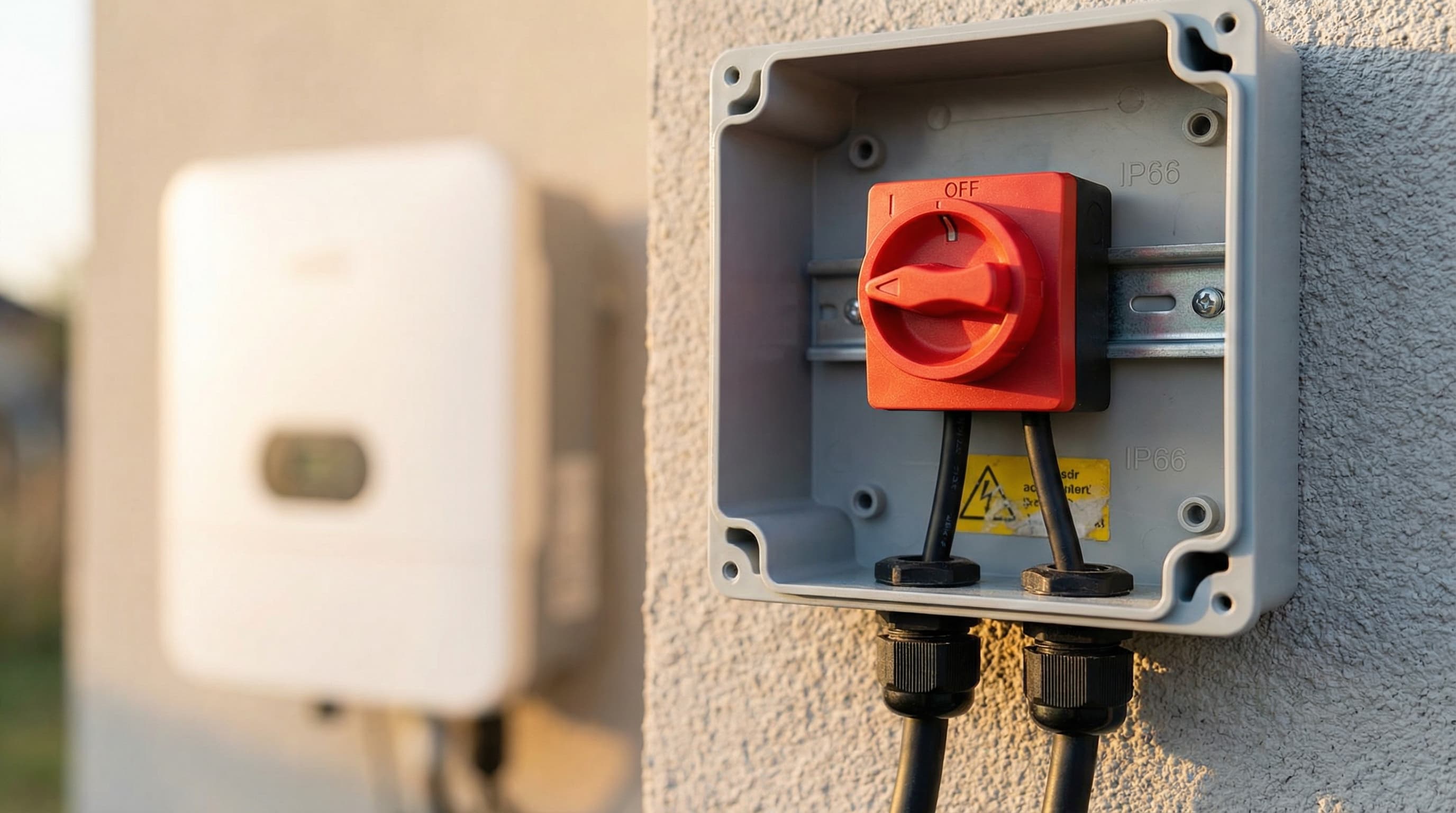

DC роз'єднувач для сонячних панелей: як обрати

DC-роз'єднувач (англ. DC disconnector або DC isolator) — це механічний вимикач, який безпечно розриває коло постійного струму між сонячними панелями та інвертором. На відміну від звичайного побутового вимикача, він спеціально розрахований на гасіння DC-дуги, яка виникає при розмиканні контактів під навантаженням 600–1500 В.

Стандарт IEC 60364-7-712 (Електроустановки — спеціальні вимоги для фотоелектричних систем) вимагає встановлення DC-роз'єднувача у кожній сонячній системі. Без нього неможливо безпечно вимкнути панелі для технічного обслуговування, ремонту або у випадку пожежі — поки сонце світить, панелі продовжують генерувати напругу до 1000 В і струм до 15 А.

В Україні DC-роз'єднувач особливо критичний для систем з гібридними інверторами та накопичувачами: під час відключення мережі система переходить в острівний режим, але DC-сторона залишається під напругою. Можливість швидко відключити панелі — це питання безпеки електрика, рятувальника та власника системи.

У літературі та магазинах ви побачите різні назви: DC-роз'єднувач, DC-ізолятор, DC-автомат, DC-вимикач. Це не одне й те саме — кожен пристрій має свою функцію та призначення.

DC-роз'єднувач (DC disconnector / DC switch-disconnector) — це пристрій, який вимикає коло під навантаженням, але не має функції захисту від надструму. Його завдання — безпечно розірвати робочий струм для обслуговування. Стандарт: IEC 60947-3. DC-ізолятор (DC isolator) — це підвид роз'єднувача з підвищеними вимогами до видимого розриву та гарантованого повітряного проміжку між контактами. У повсякденному вжитку терміни плутають, але технічно ізолятор — це роз'єднувач, який забезпечує гарантовану ізоляцію для безпечної роботи людини.

DC-автомат (MCB) — це додатково захист від надструму: він спрацьовує сам при перевищенні струму, тоді як роз'єднувач потрібно вмикати/вимикати вручну. DC-автомат об'єднує функції роз'єднувача та запобіжника, але має обмежену кількість циклів комутації під навантаженням (5–10 тисяч) і коштує у 2–3 рази дорожче за роз'єднувач того ж номіналу.

Перший параметр для підбору — номінальна напруга роз'єднувача (U_e). Вона повинна бути вищою за максимальну можливу напругу стрінга. Стандарти IEC 62548 та NEC 690.7 вимагають враховувати, що при низьких температурах напруга холостого ходу (Voc) панелей зростає — у морозний день вона може бути на 10–15% вищою за паспортну STC-величину.

Коефіцієнт 1,25 — це безпечний запас, який враховує температурний підйом напруги при −25°C та допуск виробника. Точніше значення можна отримати, розрахувавши Voc стрінга при мінімальній температурі вашого регіону за стандартною формулою температурної корекції напруги:

Де N — кількість панелей у стрінгу, Voc_STC — Voc одної панелі з даташиту (В), TcVoc — температурний коефіцієнт Voc (від'ємний, наприклад −0,25 %/°C), T_min — мінімальна температура повітря в регіоні. Для центральної та північної України беруть −25°C, для південних областей — −15°C. Стандартні класи напруги для DC-роз'єднувачів: 600 В, 800 В, 1000 В, 1200 В, 1500 В DC. Завжди обирайте найближчий більший клас з запасом не менше 25%.

Другий параметр — номінальний робочий струм (I_e). Він повинен витримувати максимальний робочий струм стрінга з безпечним запасом. Стандарт IEC 62548 рекомендує множити струм короткого замикання панелі на коефіцієнт 1,25 (захист від випромінювання вище STC) — це дає мінімальний номінал.

Де Isc_STC — струм короткого замикання панелі з даташиту (А), N_strings_parallel — кількість паралельних стрінгів, підключених до одного входу роз'єднувача. Для одного стрінга це просто 1,25 × Isc. Наприклад, для панелі Longi Hi-MO X6 LR5-72HTH-580M з Isc = 14,1 А: I_e ≥ 1,25 × 14,1 = 17,6 А → обираємо стандартний номінал 25 А.

Стандартні струмові ряди для DC-роз'єднувачів: 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А. Завжди обирайте найближчий більший номінал. Не варто брати «впритул» — реальна температура контактів у літню спеку на даху сягає 60–70°C, а струмова витривалість при цьому знижується на 15–20% (коефіцієнт 0,82–0,87 за IEC 60947-3).

Ця таблиця допоможе швидко обрати DC-роз'єднувач для типових побутових сонячних систем. Розрахунки наведено для сучасних панелей 550–600 Вт (Voc ≈ 50 В, Isc ≈ 14 А, TcVoc ≈ −0,25 %/°C) та мінімальної температури −25°C (центральна та північна Україна).

Полюс — це окремий розривний контакт у роз'єднувачі. У DC-колі завжди є дві шини: «+» та «−». Здавалося б, потрібно лише 2 полюси. Але через особливості гасіння DC-дуги полюси часто з'єднують послідовно, щоб збільшити сумарну довжину розриву і ефективніше «вбити» дугу при розмиканні.

Стандартні конфігурації полюсів: 2P (2 полюси, по одному на кожну шину) — для напруг до 500–600 В DC. 4P (4 полюси, по два послідовно на кожну шину) — для напруг до 1000–1200 В DC. 6P або 8P — для систем 1500 В. Наприклад, дводозний роз'єднувач IMO Si-32 на 1000 В — це фізично 4 полюси, з'єднані виробником у пари. Це означає: один такий пристрій обслуговує тільки 1 стрінг (по схемі «+ через 2 послідовні полюси, − через 2 послідовні полюси»).

Стандарт IEC 60947-3 розрізняє категорії використання для PV-кіл. DC-PV 1 — для одного стрінга, де немає можливості зворотного струму від інших джерел. DC-PV 2 — для двох і більше паралельних стрінгів на одному вході, де при пошкодженні одного стрінга струм може текти через нього у зворотному напрямку від решти. DC-PV 2 — суворіший режим з підвищеними вимогами до здатності переривати струм. На корпусі якісного роз'єднувача завжди вказана категорія: оберіть DC-PV 2, якщо у вас 2+ паралельні стрінги на той самий MPPT.

Помилка №1 серед DIY-монтажників: купити «4P 1000V 32A роз'єднувач» і підключити його як 4 окремі канали для 2 стрінгів. Це неправильно! Полюси з'єднані виробником послідовно для подвоєння напруги — фактично пристрій обслуговує тільки 1 коло. Для 2 паралельних стрінгів потрібно або два окремих 2P-роз'єднувачі (на 600 В), або один спеціальний пристрій з двома незалежними каналами (PV-боксні роз'єднувачі IMO SI-2 та аналоги).

Клас захисту корпусу (IP rating) показує, наскільки роз'єднувач захищений від пилу та води. Для зовнішнього монтажу мінімум — IP65 (повний захист від пилу + захист від струменів води). Краще IP66 (повний захист від пилу + захист від потужних струменів і хвиль). Для монтажу всередині електрощитка достатньо IP20 — пристрій захищений самим щитком. Вода всередині DC-роз'єднувача — головна причина відмов сонячних систем у світі, тому IP-захист критичний.

Місця встановлення DC-роз'єднувача: (1) на даху або поряд зі стрінгом — для швидкого відключення під час пожежі або обслуговування панелей; (2) поруч з інвертором — основний робочий вимикач для сервісу інвертора. Багато сучасних інверторів (Huawei SUN2000, Sungrow SG, Deye SUN, Fronius Symo, Solis) мають вбудований DC-switch — це закриває другу позицію, але не першу. Для модульних інверторів (Sungrow SG110CX, Huawei SUN2000-100KTL) зовнішній DC-switch обов'язковий.

В Україні до 2026 року не діяли жорсткі вимоги до даховим DC-роз'єднувачам, як у Великій Британії чи Австралії. Однак для критичних об'єктів (АЗС, медичні заклади, школи, об'єкти культурної спадщини) рекомендується встановлювати окремий пристрій біля масиву панелей. Це дозволяє пожежникам вимкнути DC-частину системи без доступу до інвертора у разі пожежі.

Розглянемо реальну побутову систему: 10 панелей Longi Hi-MO X6 LR5-72HTH-580M (Pmax = 580 Вт, Voc = 50,2 В, Isc = 14,1 А, TcVoc = −0,25 %/°C), один стрінг, гібридний інвертор Deye SUN-5K-SG04LP3-EU (maxDcVoltage = 800 В, maxInputCurrent = 32 А). Регіон — Київщина, мінімальна температура −25°C.

Voc_cold ≈ 565 В. Це нижче за maxDcVoltage інвертора 800 В, тобто стрінг сумісний за напругою. Тепер підбираємо роз'єднувач за напругою: 565 × 1,25 = 706 В → потрібен клас не нижче 800 В DC. Беремо стандартний клас 1000 В (запас 77%, оптимально для України).

Мінімальний номінал струму — 17,6 А, обираємо стандартний 25 А (запас 42%). Кількість полюсів — для 1000 В DC потрібно 4P (по 2 полюси послідовно на кожну шину). Категорія використання — DC-PV 1 (один стрінг, без зворотного струму). IP-захист — мінімум IP65, краще IP66 для зовнішнього монтажу біля інвертора.

Найпоширеніші помилки при виборі та монтажі DC-роз'єднувача — і як їх уникнути:

1. Використання AC-автомата замість DC-роз'єднувача

   Звичайний побутовий автомат на 25 А 230 В AC не можна ставити в DC-коло сонячних панелей. Він не має камери дугогасіння для постійного струму — при спрацьовуванні дуга не гасне, контакти оплавляються, корпус загоряється. Завжди перевіряйте маркування «DC» на корпусі та номінальну напругу постійного струму, а не змінного.

2. Заниження класу напруги

   Розрахували Voc_cold = 580 В і взяли роз'єднувач на 600 В DC. Це впритул і без запасу — у морознішу зиму (−30°C, що буває у північних областях України) Voc може зрости до 595 В, наблизившись до межі. Завжди обирайте наступний клас вище: 800 В для стрінгів до 600 В Voc_cold, 1000 В для 700–900 В.

3. Плутанина з кількістю полюсів

   Купили «4-полюсний роз'єднувач 1000 В» і підключили як 2 окремі стрінги — кожен через 2 полюси. Це НЕ працює: полюси з'єднані виробником послідовно для подвоєння напруги. Один такий пристрій обслуговує тільки ОДИН стрінг. Для 2 паралельних стрінгів потрібно 2 окремих роз'єднувачі або спеціальний пристрій з двома незалежними каналами.

4. Низький IP-захист для зовнішнього монтажу

   Роз'єднувач IP20 у пластиковому щитку без гермоввідів на стіні будинку під дощем — це гарантована корозія контактів за 1–2 сезони. Вода всередині DC-роз'єднувача — головна причина відмов сонячних систем. Для зовнішнього монтажу мінімум IP65, краще IP66, з гермоввідами PG для кабелів.

5. Відсутність маркування та сертифікації

   DC-роз'єднувач без видимого маркування «DC», номінальної напруги, струму та сертифікації — це «темна конячка». Перевіряйте сертифікати IEC 60947-3, наявність декларації відповідності, маркування виробника. Несертифікований роз'єднувач у системі без документації може коштувати вам страхового відшкодування у разі пожежі — страхові компанії перевіряють цей момент уважно.
