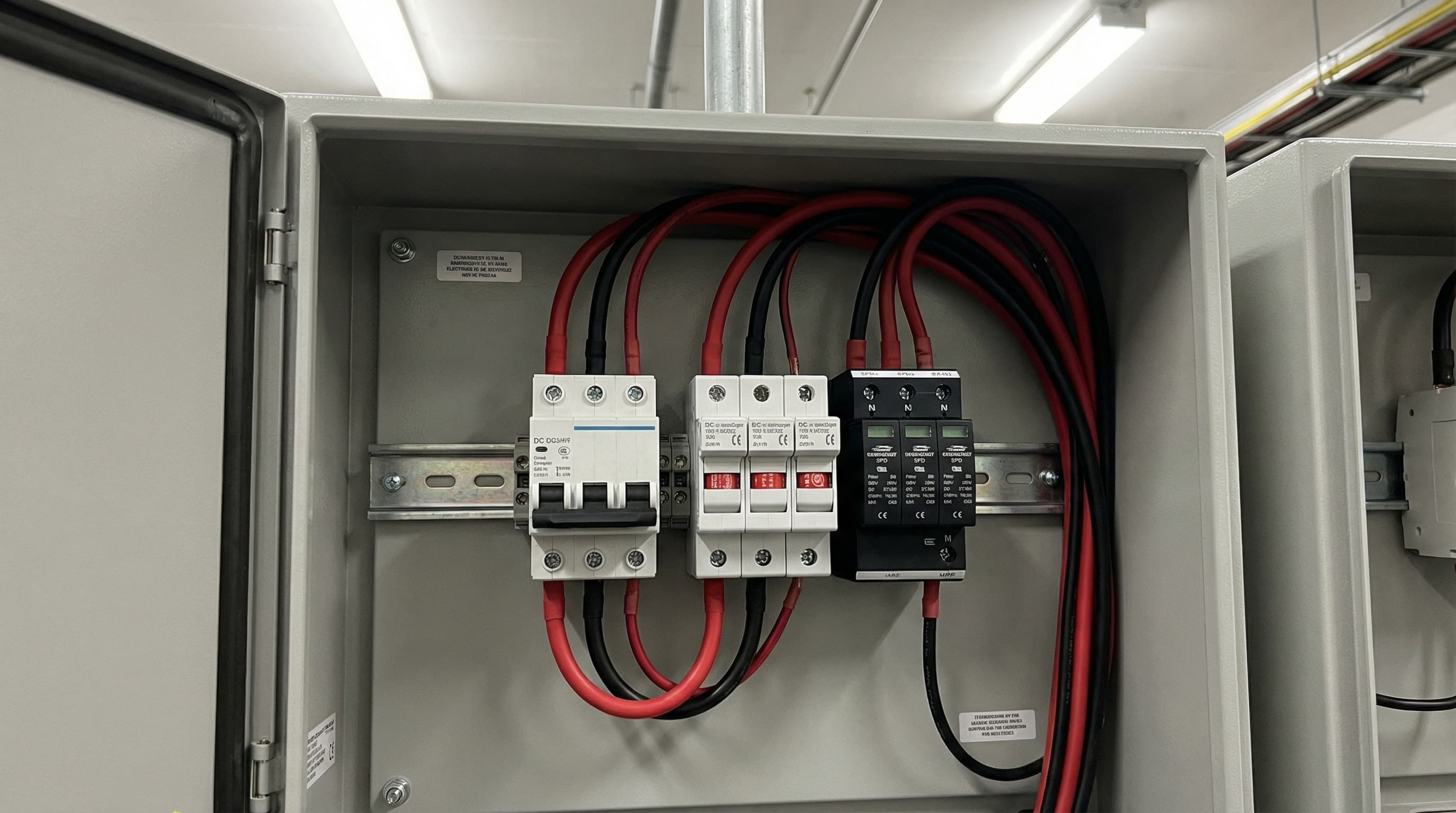

Захист стрінгів сонячних панелей: автомати, запобіжники, УЗІП

3 квітня 2026 р.14 хв читання

Чому захист DC-кола критично важливий

Постійний струм (DC) від сонячних панелей принципово відрізняється від змінного (AC) у розетці. Змінний струм перетинає нуль 100 разів на секунду — і електрична дуга гасне сама. Постійний струм тече безперервно, тому DC-дуга, що виникла через пошкоджений контакт або коротке замикання, горить доки є сонце.

В Україні ситуацію ускладнюють часті грози — особливо в центральних і західних областях. Удар блискавки поблизу системи створює потужний імпульс перенапруги, який може зруйнувати інвертор та панелі за долі секунди. Без правильного захисту навіть невелика домашня СЕС на 5-10 кВт стає пожежонебезпечною.

DC-запобіжники gPV: ETI, характеристики, стандарти

Звичайні AC-запобіжники не підходять для DC-кола. Вони розраховані на змінний струм, який перетинає нуль і допомагає загасити дугу. У DC-колі дуга не гасне — і AC-запобіжник може вибухнути або загорітися. Для сонячних систем існує спеціальний клас gPV (IEC 60269-6): ці запобіжники мають подовжену камеру дугогасіння та розраховані на напругу до 1500V DC.

ETI (Словенія) — один із найпопулярніших виробників gPV-запобіжників в Україні. Модель CH10x38mm: номінальна напруга 1000V DC, струми від 1A до 32A, здатність відключення 30 kA. Це стандартний циліндричний формфактор — вставляється в тримач на DIN-рейку.

Для безпечної заміни запобіжника без відключення всієї системи використовуйте тримач-роз'єднувач ETI EFH 10 DC. Він дозволяє витягнути запобіжник під навантаженням без ризику дуги — спочатку розмикає контакт, потім відкривається.

Мінімальний номінал запобіжника (IEC 62548 + NEC 690.9)

I_fuse ≥ 1.56 × Isc_mod

Де Isc_mod — струм короткого замикання панелі з даташиту (STC). Коефіцієнт 1.56 = 1.25 (корекція на освітленість вище STC) × 1.25 (запас для безперервного навантаження). Наприклад, для панелі з Isc = 13.96A: I_fuse ≥ 1.56 × 13.96 = 21.8A → обираємо стандартний номінал 25A.

Небезпека AC-запобіжників у DC-колі

Ніколи не ставте AC-запобіжник або побутовий автомат у DC-коло сонячних панелей. Він не здатний загасити DC-дугу — це пряма загроза пожежі. Використовуйте тільки компоненти з маркуванням DC та відповідним класом напруги.

Автомат як вимикач: завищений номінал + запобіжник

У DC-автомата є дві функції: роз'єднання кола (вимикач) та захист від надструму. Ці функції можна розділити: автомат з завищеним номіналом працює тільки як вимикач, а захист від надструму бере на себе окремий запобіжник gPV з правильним номіналом.

Чому це має сенс? Кожен DC-автомат має два типи витривалості: механічну (вмикання/вимикання без навантаження — до 100 000 циклів) та електричну (комутація під струмом — лише 5 000-10 000 циклів). При кожному розмиканні під навантаженням виникає дуга, і енергія цієї дуги пропорційна квадрату струму. Автомат з більшим номіналом має потужнішу камеру дугогасіння та масивнішу контактну групу — при комутації того ж реального струму 14A дуга для 40A-автомата є незначною, тоді як для 20A-автомата це вже 70% номіналу.

Приклад: стрінг з Isc = 13.96A. Замість одного DC-автомата 20A встановлюємо зв'язку: запобіжник ETI gPV 20A (захист від надструму) + DC-автомат на 40A (вимикач). Запобіжник спрацює при короткому замиканні або зворотному струмі, а автомат використовується тільки для ручного відключення стрінга. Результат: автомат працює в зоні механічної витривалості і прослужить значно довше.

Коли варто використовувати цю схему: при 3+ паралельних стрінгах на один MPPT (де запобіжники і так обов'язкові), при використанні бюджетних автоматів (TOMZN), або якщо система обслуговується часто (сезонна чистка, діагностика). Для системи з 1 стрінгом це надлишково — достатньо одного DC-автомата з правильним номіналом.

Без запобіжника — це НЕ працює

Автомат з завищеним номіналом без запобіжника — це відсутність захисту від надструму. 40A-автомат не спрацює при короткому замиканні стрінга з Isc = 14A, бо струм КЗ нижче його порогу. Запобіжник gPV відповідного номіналу — обов'язковий елемент цієї схеми.

УЗІП (SPD): захист від блискавки та перенапруги

УЗІП (пристрій захисту від імпульсних перенапруг) захищає обладнання від стрибків напруги — при ударі блискавки, комутаційних процесах або навіть увімкненні потужних приладів у мережі. За стандартом IEC 61643-31 (для DC) УЗІП поділяються на три типи: Type 1 (грубий захист від прямого удару), Type 2 (основний захист від наведених перенапруг) та Type 3 (тонкий захист біля обладнання).

Для побутової СЕС найчастіше достатньо Type 2. Популярна модель — TOMZN TZG40-PV: доступна на напруги 500V, 600V, 800V, 1000V та 1200V DC, номінальний розрядний струм 20-40 kA. Обирайте УЗІП за формулою: Uc (максимальна робоча напруга УЗІП) ≥ 1.2 × Voc_string — де Voc_string — напруга холостого ходу стрінга при мінімальній температурі.

УЗІП необхідно встановити на обох сторонах інвертора: на DC-стороні (між панелями та інвертором) та на AC-стороні (між інвертором та мережею). DC-УЗІП захищає інвертор від імпульсів з боку панелей, AC-УЗІП — від імпульсів з мережі.

Важливий нюанс: УЗІП підключається паралельно до DC-шини (між «+» і землею, та між «−» і землею), а не послідовно. Перед УЗІП обов'язково встановлюють запобіжник на 20A gPV — якщо УЗІП вийде з ладу (коротке замикання), запобіжник розірве коло і запобіжить пожежі.

Блискавкозахист в Україні

В Україні часті грози — особливо Закарпаття, Прикарпаття, Полтавська та Чернігівська області. УЗІП на DC-стороні обов'язковий для будь-якої сонячної системи, навіть невеликої на 3-5 кВт.

Типові помилки та корисні інструменти

Параметр	TOMZN	ETI	ABB / Schneider
Сегмент	Бюджетний	Середній	Преміум
Напруга DC	600-1000V	1000V (gPV)	1000-1500V
Здатність відключення	6-10 kA	30 kA (gPV)	10-25 kA (MCB)
Сертифікація	CE (часто без IEC)	IEC 60269-6, CE	IEC 60947-2, UL, CE
Доступність в Україні	AliExpress, 2-4 тижні	eti-shop.com/uk, дистриб'ютори	Спеціалізовані магазини
Надійність	Є скарги на нагрів	Стабільна якість	Еталонна якість
Гарантія	Залежить від продавця	2 роки (виробник)	2-5 років (виробник)

П'ять найпоширеніших помилок при організації DC-захисту:

AC-запобіжник у DC-колі
Звичайний побутовий автомат або AC-запобіжник не має камери дугогасіння для постійного струму. При спрацюванні DC-дуга не гасне — контакти оплавлюються, корпус загоряється.
Неправильний клас напруги
DC-автомат на 500V у стрінгу з Voc = 600V — це як тонкий шланг на високому тиску. Завжди обирайте пристрій з напругою вище максимальної Voc стрінга при мінімальній температурі.
Відсутність УЗІП
«У мене маленька система, навіщо УЗІП?» — поки не вдарить блискавка поруч. Наведена перенапруга може знищити інвертор за мілісекунди. Вартість УЗІП — менше 5% від інвертора.
Занижений номінал автомата
Автомат на 10A при Isc панелі 14A буде хибно спрацьовувати в сонячний день. Номінал повинен бути ≥ 1.56 × Isc — тобто мінімум 22A для 14A-панелей.
Відсутність DC-роз'єднувача
Без роз'єднувача ви не зможете безпечно відключити стрінг для обслуговування. MC4-конектори НЕ є роз'єднувачами — їх не можна роз'єднувати під навантаженням (виникає дуга).

Перевірте сумісність стрінга

Калькулятор покаже максимальний струм та напругу вашого стрінга — саме ті параметри, за якими обирають захист.

Підберіть переріз DC-кабелю

Захист працює в парі з правильним кабелем. Перевірте переріз DC-кабелю для вашої системи.

Часті запитання

Чи потрібен захист від надструму для системи з 1 стрінгом?

Якщо на один MPPT-вхід інвертора підключений тільки 1 стрінг — запобіжник/автомат не обов'язковий, бо зворотного струму від паралельних стрінгів немає. Але DC-роз'єднувач та УЗІП все одно потрібні. Якщо хочете додатковий рівень захисту — поставте автомат, він також зручний як вимикач.

Що краще: запобіжник чи DC-автомат?

Запобіжник gPV надійніший: він фізично руйнується при спрацюванні, гарантовано розриваючи коло. Автомат зручніший: його можна перевмикати. Для масивів з 3+ стрінгів рекомендуються запобіжники, для 1-2 стрінгів — автомат.

Чи можна ставити звичайний AC-автомат на DC-коло?

Категорично ні. AC-автомат не здатний загасити DC-дугу. Це одна з найнебезпечніших помилок в DIY-монтажі. Використовуйте тільки автомати з маркуванням DC та відповідним класом напруги.

Який тип УЗІП потрібен для домашньої СЕС?

Для більшості побутових систем достатньо УЗІП Type 2 (захист від наведених перенапруг). Type 1 потрібен, якщо на будинку є зовнішній блискавковідвід. Встановлюйте УЗІП на обох сторонах — DC та AC.

Чи потрібен УЗІП на AC-стороні інвертора теж?

Так. AC-УЗІП захищає інвертор від імпульсів з електромережі — наприклад, при ударі блискавки в лінію електропередач або при комутаційних процесах. Це окремий пристрій, зазвичай Type 2, встановлюється в розподільному щиті.

TOMZN з AliExpress — це безпечно?

TOMZN — це робочий бюджетний варіант, але з застереженнями. Є відгуки про нагрів при тривалому навантаженні близько до номіналу. Рекомендації: обирайте з запасом 30-50% по струму, купуйте у перевірених продавців з рейтингом, перевіряйте маркування після отримання. Для критичних систем (без резервного живлення) краще ETI або ABB.

Як часто потрібно міняти запобіжники?

Запобіжник міняють тільки після спрацювання — він одноразовий. УЗІП має індикатор стану (зелений/червоний): якщо індикатор червоний — УЗІП потрібно замінити. DC-автомат не потребує заміни, тільки періодичної перевірки спрацювання (раз на рік).

Де купити якісний DC-захист в Україні?

ETI: офіційний магазин eti-shop.com/uk, дистриб'ютори електротехніки (eco-volt.com.ua, shop220.com.ua). ABB/Schneider: спеціалізовані магазини електрообладнання. TOMZN: AliExpress (доставка 2-4 тижні). Завжди перевіряйте маркування DC та клас напруги при отриманні.

Чи можна ставити автомат з вищим номіналом, ніж розрахунковий?

Так, але тільки в парі з запобіжником відповідного номіналу. Автомат з завищеним номіналом (наприклад, 40A замість 20A) працює як ручний вимикач — його контакти менше зношуються при комутації. А запобіжник gPV (20A) забезпечує реальний захист від надструму. Без запобіжника автомат з завищеним номіналом не захистить від короткого замикання.
