Південь чи Схід + Захід: яка орієнтація панелей краща

Орієнтація панелей — один із ключових факторів, що визначає скільки електроенергії ви отримаєте. Різниця між вдалим і невдалим розташуванням може сягати 30–40% річної генерації.

Більшість порадників рекомендують ставити панелі на південь — це дає максимальну загальну генерацію. Але що робити, якщо дах двосхилий зі скатами на схід і захід? Чи справді ви втрачаєте так багато?

У цій статті ми розрахували реальні криві потужності для системи 10.8 кВт у Києві з оптимальними кутами нахилу для кожної орієнтації. Нижче — інтерактивні графіки на основі реального обладнання.

Система з 18 панелей на південь (нахил 35°) отримує максимальну пряму сонячну радіацію о 13:00. Крива має класичну дзвоноподібну форму — різкий пік 9.8 кВт і швидкий спад зранку та ввечері.

Система схід + захід (нахил 25°, по 9 панелей на кожен MPPT) генерує в різний час: східний стрінг працює на повну зранку, західний — після обіду. Разом вони створюють ширшу, рівномірнішу криву з піком 8.4 кВт, але загальна генерація за день практично однакова!

Коли сонце сходить зі сходу, стрінг на схід вже отримує пряме проміння — о 6:00 він генерує 1.9 кВт, тоді як південна система видає лише 0.2 кВт. Це означає, що ранкове споживання (бойлер, кавоварка, зарядка електроавто) покривається без мережі.

О 13:00 обидва стрінги видають однакову потужність (по 4.2 кВт) — це точка перетину. Після обіду західний стрінг бере на себе генерацію і пікує о 15:00–16:00, коли сім’я повертається додому.

Головна перевага: система схід + захід генерує електроенергію протягом 15–16 годин на добу, тоді як південна система ефективно працює лише 10–11 годин з вираженим піком.

Для чесного порівняння беремо однакову кількість панелей — 18 штук Trina 600 Вт (10.8 кВт). У обох варіантах по 1 стрінгу (9 панелей) на кожен MPPT вхід — ніяких паралельних з’єднань. Південь: 2 стрінги по 9 панелей на 35°. Схід + Захід: по 9 панелей на 25° на кожен MPPT.

Влітку при оптимальних кутах нахилу генерація практично однакова! Різниця менша за похибку розрахунку. Натомість профіль генерації схід + захід набагато кращий для автономних систем і власного споживання.

Південь залишається найкращим вибором для максимальної річної генерації. Хоча влітку різниця мінімальна, взимку південні панелі суттєво виграють завдяки низькому сонцю.

Також південна орієнтація простіша з точки зору обладнання: достатньо інвертора з одним MPPT входом, а всі панелі можна з’єднати в один стрінг.

У зимовий період перевага півдня зростає: сонце низько над горизонтом і рухається переважно по південній частині неба. Східні та західні панелі взимку втрачають значно більше.

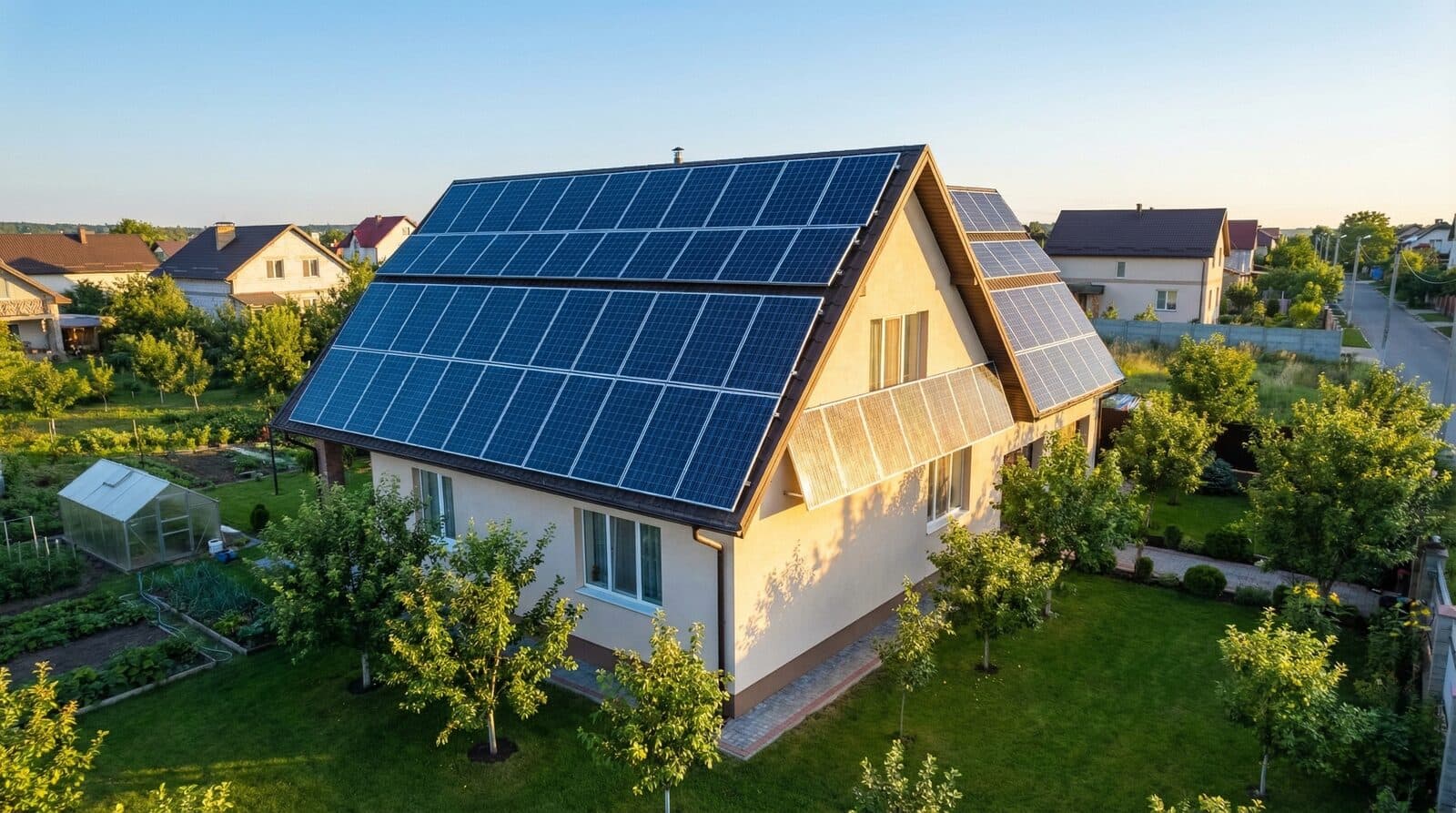

Система схід + захід — ідеальний варіант для двосхилих дахів, де обидва скати мають схили на схід і захід. Замість дорогого переобладнання покрівлі, використовуйте природну геометрію даху — влітку генерація буде однаковою!

Ця конфігурація також найкраща для систем з акумулятором або для домогосподарств, де електроенергію споживають переважно зранку та ввечері — бойлер, готування, освітлення.

В умовах відключень електроенергії в Україні ширша крива генерації означає, що ваша система працює більше годин на добу, зменшуючи залежність від мережі та акумулятора.

Критичне правило: ніколи не змішуйте панелі різних орієнтацій на одному MPPT вході. Кожна орієнтація повинна мати свій окремий MPPT трекер. Інакше інвертор не зможе знайти оптимальну робочу точку, і ви втратите 20–30% генерації.

Для системи схід + захід підійде гібридний інвертор з 2+ MPPT входами. У нашому прикладі Anenji ANJ-HHS-11KW має 2 MPPT по 1 стрінгу на кожен (макс. 18 А на вхід). Підключення 2 паралельних стрінгів Trina 600W на один MPPT дасть 31.6 А — це перевищення ліміту і небезпечна конфігурація!

При підборі інвертора калькулятор Solar Stack автоматично перевіряє сумісність для кожного MPPT входу окремо, включаючи орієнтацію стрінгів.

Влітку при оптимальних кутах генерація однакова, але взимку різниця значна. Сонце тримається низько і рухається переважно по південній частині неба, тому схід + захід втрачає більше в холодні місяці.

Річна різниця — близько 8%. Для системи 10.8 кВт це ~1 000 кВт·год на рік. Якщо ваш дах вже має скати на схід і захід, переробляти його заради 8% річного приросту нераціонально — влітку різниці немає взагалі.

Якщо ваш дах має скати на схід і захід — не витрачайте гроші на перебудову. Встановіть панелі з нахилом 25° на обидва скати з окремим MPPT на кожен. Влітку генерація буде однаковою з півднем, а ранкове та вечірнє споживання покрите краще.

Перевірте сумісність вашої конфігурації з інвертором у калькуляторі Solar Stack — він автоматично враховує орієнтацію кожного стрінга та розраховує реальні струми.
