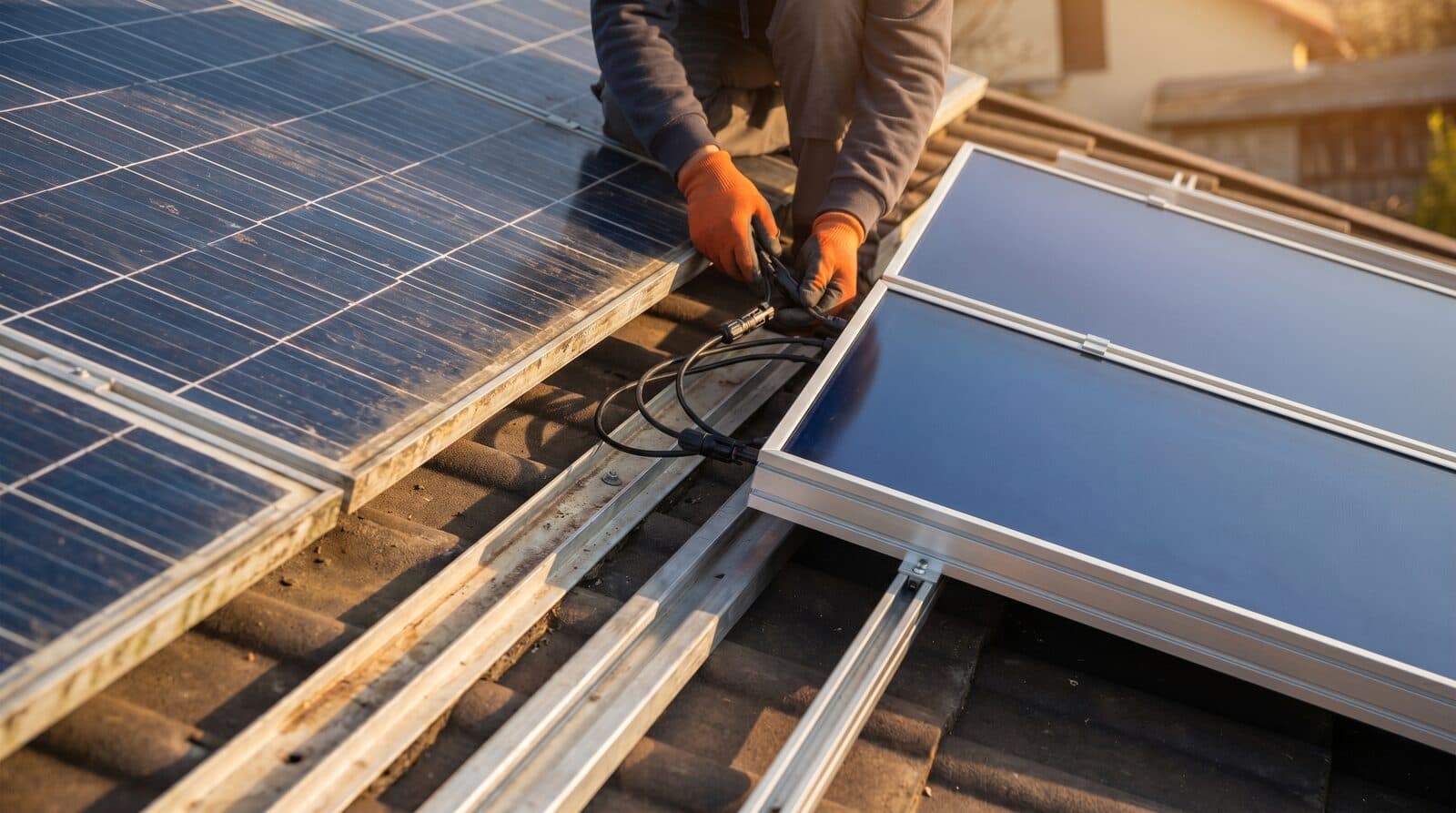

Як додати нові сонячні панелі до старого стрінгу
Коли виникає потреба додати панелі
Типова ситуація: у вас стоїть стрінг із 10–15 сонячних панелей, які працюють вже 2–5 років, а тепер треба збільшити потужність системи — підключили електромобіль, з'явилася теплова помпа, або хочете перейти на режим нуль-з-мережі. Оригінальна модель панелей за цей час вийшла з виробництва, і тепер у продажу лише новіші покоління з іншими електричними параметрами.
Друга поширена ситуація — заміна пошкодженої панелі (град, падіння предметів) з одночасним розширенням стрінгу. В Україні після 2022 року це стало звичною задачею: частина систем пережила пошкодження, частина модернізується під автономну роботу з акумуляторами.
Третя — поділ існуючої системи між двома об'єктами (старі панелі на одному, нові на іншому) або перенос частини стрінгу на окремий інвертор у гібридну систему. У всіх трьох випадках задача одна: знайти панелі, які коректно працюватимуть у стрінгу з уже встановленими.
Перше, що варто перевірити
Шість параметрів, які мають збігатися
Коли нові панелі потрапляють у той самий стрінг зі старими, на сумісність впливають шість параметрів. Перші три — критичні, решта — бажані.
| Параметр | Пріоритет | Чому це важливо |
|---|---|---|
| Кількість комірок | Критично — точний збіг | Визначає Voc та Vmpp однієї панелі. 110 ≠ 108 ≠ 132. Напряму впливає на безпеку інвертора |
| Тип комірок | Критично — збіг | PERC, TOPCon, HJT мають різні температурні криві та швидкості деградації |
| Voc панелі | Критично — ±2% | Сумарна Voc стрінгу при −25 °C не повинна перевищити maxDcVoltage інвертора |
| Impp (струм MPP) | Критично — не нижче | У послідовному стрінгу струм лімітується найслабшою панеллю. Нижчий Impp душить увесь стрінг |
| Температурні коефіцієнти | Бажано — ±0,03 %/°C | Різні tcVoc/tcPmax призводять до розбіжності напруг у спеку і на морозі |
| Моно- чи біфаціал | Критично — збіг | Біфаціальна панель дає додаткові 5–20 % струму з тилу — змішувати з моно не можна |
Якщо ви знайшли панель, яка збігається за всіма шістьма параметрами — це ідеальний випадок, практично повноцінна заміна. Якщо збігається за перших трьох — компроміс прийнятний. Якщо лише за двома — подумайте про окремий MPPT-вхід замість дополнення стрінгу.
Кількість комірок — чому це не просто цифра
Кожна кремнієва комірка дає приблизно 0,68 В напруги холостого ходу (Voc) і близько 0,57 В у точці максимальної потужності (Vmpp). Модуль — це послідовне з'єднання комірок, тому його Voc пропорційна їх кількості.
Сучасні half-cut панелі рахують половинки — «108 комірок» означає 54 повні елементи електрично послідовно (кожна розрізана навпіл і з'єднана паралельно), «144 комірки» — 72 повні. Саме електрична кількість визначає напругу модуля, а не фізичне число половинок.
Voc панелі залежно від числа повних комірок
Voc_модуль ≈ n_повних_комірок × 0,68 ВЦе фізична константа, яку ніяка деградація не змінює — через 10 років 108-коміркова панель і далі матиме ~41 В Voc, а 110-коміркова — ~37,5 В. Ось орієнтовні значення для сучасних моно-модулів:
| Формат (half-cut) | Повних комірок | Voc модуля | Vmpp модуля |
|---|---|---|---|
| 108 (6×9 + 6×9) | 54 | ~41,0–41,5 В | ~34,0–34,5 В |
| 110 (5×11 + 5×11) | 55 | ~37,0–38,0 В | ~31,0–32,0 В |
| 120 (6×10 + 6×10) | 60 | ~41,5–42,0 В | ~34,5–35,5 В |
| 132 (6×11 + 6×11) | 66 | ~45,0–49,5 В | ~38,0–42,0 В |
| 144 (6×12 + 6×12) | 72 | ~49,0–50,5 В | ~41,0–42,5 В |
Ключовий висновок
Тип комірок: PERC, TOPCon, HJT
Технологія комірок визначає, як панель поводиться в спеку, як швидко деградує і які має температурні коефіцієнти. Ось усереднені значення для типових комерційних модулів:
| Технологія | tcVoc (%/°C) | tcPmax (%/°C) | Деградація/рік |
|---|---|---|---|
| Mono PERC | −0,25 … −0,27 | −0,34 … −0,36 | ~0,55 % (0,4 реально) |
| N-type TOPCon | −0,24 … −0,25 | −0,29 … −0,30 | ~0,40 % (0,3 реально) |
| HJT (гетероперехід) | −0,22 … −0,24 | −0,24 … −0,26 | ~0,35 % (0,25 реально) |
Різниця в цифрах невелика — 0,05 %/°C, 0,1 %/рік. Але на масштабі 20 панелей і 25 років експлуатації вона стає помітною: TOPCon-стрінг за 20 років втрачає на 3–4 % менше, ніж PERC, і краще переносить +40 °C на даху влітку.
Добра новина
Температурні коефіцієнти
Voc сонячної панелі зростає на морозі і падає в спеку. Саме на морозі (−25 °C для України) напруга стрінгу досягає максимуму — і саме тут частіше за все превышується maxDcVoltage інвертора.
Формула, яку використовує калькулятор Solar Stack та будь-який грамотний установник:
Voc панелі при температурі T
Voc(T) = Voc_STC × (1 + tcVoc/100 × (T − 25))Для типової PERC-панелі з tcVoc = −0,25 %/°C при −25 °C зростання становить +12,5 % над паспортним Voc. Для стрінгу з 22 панелей × 37,58 В це означає 827 В STC → 930 В cold. Якщо замість частини 110-коміркових панелей поставити 132-коміркові з Voc = 46 В, сумарна cold-напруга підскочить до 1 025 В — уже за межею типового 1 000 В інвертора.
Критичне правило безпеки
Деградація: що відбувається за 2–15 років
Гарантійна крива виробників (Risen, LONGi, JA, Trina, Jinko) обіцяє: 2 % втрат у перший рік і 0,55 % щороку далі. Реальні польові дані NREL і Fraunhofer ISE показують середню швидкість 0,4 %/рік для сучасних PERC — тобто заводи закладають запас. Але головне: деградація не рівномірна.
| Вік панелі | Pmax (Вт) | Impp (А) | Voc (В) |
|---|---|---|---|
| 0 (паспорт) | 535 | 17,12 | 37,58 |
| 2 роки | 521 (−2,5 %) | 16,89 (−1,3 %) | 37,50 (−0,2 %) |
| 5 років | 512 (−4,2 %) | 16,73 (−2,2 %) | 37,39 (−0,5 %) |
| 10 років | 498 (−7,0 %) | 16,29 (−4,8 %) | 37,20 (−1,0 %) |
| 15 років | 486 (−9,2 %) | 15,88 (−7,2 %) | 37,01 (−1,5 %) |
Isc і Impp падають швидше (~0,3 %/рік), Voc і Vmpp — набагато повільніше (~0,1 %/рік). Таблиця для 110-коміркової 535 Вт панелі з паспортним Impp = 17,12 А, Voc = 37,58 В:
Оцінка реального Impp через N років
Impp(N) ≈ Impp_паспорт × (1 − 0,003 × N)Чому саме Impp важливіший за Pmax
Панелі з більшою кількістю комірок — за і проти
Поширена ідея: «візьму потужніші 132-коміркові панелі по 700 Вт замість своїх 110-коміркових 535 Вт — отримаю більше енергії». Теоретично це працює: новіші панелі мають кращий Impp, тож не душитимуть стрінг. Практично — є жорсткий обмежувач: сумарна Voc стрінгу при холоді.
Ось що відбувається з Voc стрінгу для 12 старих 110-коміркових + 10 нових панелей різного формату (базис: 12 × 37,58 В = 451 В STC від старих):
| 10 нових панелей | Voc STC стрінгу | Voc при −25 °C | Інвертор 1000 В | Інвертор 1500 В |
|---|---|---|---|---|
| 110 коміркові (та сама серія) | 827 В | 930 В | ✅ ОК | ✅ ОК |
| 120-коміркові PERC | 866 В | 974 В | ⚠ впритул (26 В запас) | ✅ ОК |
| 132-коміркові PERC | 911 В | 1 025 В | ❌ перевищення | ✅ ОК |
| 132-коміркові TOPCon | 941 В | 1 054 В | ❌ перевищення | ✅ ОК |
Висновок: 132-коміркові панелі можна додавати до 110-коміркового стрінгу лише на інверторах 1500 В DC. На 1000 В інверторах (Deye SUN-xK-SG04LP3, Solis S6-EH, Growatt SPH звичайних версій) зимовий мороз гарантовано виведе Voc за межу — інвертор уйде в захист або згорить DC-вхід.
Не «економія», а ризик
Альтернатива: окремий MPPT-вхід
Якщо вам не вдалося знайти панелі, які повноцінно збігаються зі старим стрінгом (за комірками, технологією, Impp), або якщо cold-Voc виходить за межу інвертора — правильне рішення не намагатися змішати, а підключити нові панелі окремим стрінгом до іншого MPPT-входу вашого інвертора.
Кожен MPPT-вхід інвертора працює незалежно. Алгоритм MPPT шукає свою робочу точку для кожного стрінгу окремо — тому старі й нові панелі не взаємодіють електрично. Втрат від розузгодження немає, і вимоги до нових панелей зводяться лише до того, щоб їхній новий стрінг сам по собі проходив 7 перевірок сумісності з інвертором.
Більшість сучасних гібридних інверторів (Deye, Solis, Growatt, Huawei SUN2000, Victron MultiPlus-II, Must PV18) має 2–3 MPPT-входи. Перевірити просто: у даташиті інвертора має бути рядок «MPPT Trackers» з цифрою 2 або більше. Якщо MPPT лише один — тоді доводиться боротися за точний збіг у межах одного стрінгу.
Перевірте, що у вас на даху
Покроковий алгоритм підбору
Щоб вирішити задачу «додати N нових панелей до існуючих M», дотримуйтесь цього алгоритму в порядку пріоритету:
Крок 1: Шукайте ту ж модель або серію. Найкращий варіант — знайти панелі тієї самої серії у інших потужностях. Виробники зазвичай випускають 5–6 варіантів потужності в одному даташиті (наприклад, 535/540/545/550/555/560 Вт). Вони електрично ідентичні, лише Pmax відрізняється — це drop-in заміна без жодних ризиків.
Крок 2: Якщо серії немає — та сама кількість комірок + той самий тип комірок. Шукайте панель з такою ж конфігурацією (108/110/120/132/144 комірок) і тією ж технологією (PERC/TOPCon/HJT). Обов'язково перевірте, щоб Impp нової панелі був ≥ реального Impp старих (паспортний мінус 0,3 % × вік у роках).
Крок 3: Якщо панелі старі (12+ років) — розгляньте інший формат. Для сильно деградованих панелей реальний Impp може опуститися до 15,5 А — тоді сучасні 108-коміркові TOPCon з Impp = 15,3 А стають прийнятним кандидатом. Але перевірте cold-Voc стрінгу: різниця Voc/панель може вивести стрінг за межу.
Крок 4: Якщо нічого не збігається — окремий MPPT-вхід. Не намагайтеся «втиснути» невідповідні панелі в один стрінг. Підключіть нові окремо на другий MPPT-вхід інвертора — це і безпечніше, і дасть більшу виробку.
Перевірте сумісність стрінгу
Введіть параметри нових та старих панелей, інвертор і кількість у стрінгу. Калькулятор виконає 7 перевірок з урахуванням температурних коефіцієнтів.
Знайдіть сумісну заміну
Підбір за Voc, Vmpp, Isc, Impp, температурними коефіцієнтами та кількістю комірок у базі даних Solar Stack.
Часті запитання
Чи можна змішати старі й нові панелі в одному стрінгу?
Можна, якщо вони збігаються за кількістю комірок, типом комірок і Impp нових ≥ реального Impp старих. Якщо хоча б один параметр не збігається — краще окремий MPPT-вхід. Змішування без перевірки веде до втрати 5–15 % виробки і можливого виходу інвертора з ладу при морозі.
Скільки панелей максимум можна додати без перерахунку інвертора?
Скільки завгодно, якщо нові панелі електрично ідентичні старим — стрінг просто стане довший, треба лише перевірити, щоб сумарна Voc cold не перевищила maxDcVoltage. Якщо нові відрізняються за Voc хоча б на 5 %, перерахунок обов'язковий для будь-якої кількості.
Чи потрібно балансувати стрінги за віком?
Так. Найкраща практика — не додавати молоді панелі до сильно деградованого стрінгу, а зробити новий стрінг на окремий MPPT. Різниця у віці 5+ років на одному MPPT призводить до того, що нові панелі «працюють під старих» — їхній потенціал не розкривається, а перевитрата на якість непотрібна.
Що робити, якщо інвертор тільки на 1000 В DC?
На 1000 В інверторі додавати панелі з більшою кількістю комірок (132 замість 110, 120 замість 108) небезпечно — зимовий Voc стрінгу перевищить ліміт. Варіантів два: або шукати панелі тієї ж конфігурації комірок, або підключити нові на окремий MPPT-вхід з коротшим стрінгом.
Як визначити вік існуючих панелей?
На зворотному боці кожної панелі є наклейка з серійним номером і датою виробництва. У Risen, LONGi, JA перший тиждень/рік зашито у серійник (наприклад, коди виду RSM10822 = 22-й тиждень 2022 року). Альтернативно — подивіться чек або рахунок-фактуру на закупівлю. Плюс 3–6 місяців від дати виробництва до встановлення на даху — так отримаєте фактичний вік експлуатації.
Чи обов'язково брати того самого виробника?
Ні, бренд сам по собі не має значення — важливі електричні параметри. Важить лише, щоб Voc, Vmpp, Isc, Impp, tcVoc і кількість комірок були в прийнятних межах. LONGi, JA, Trina, Canadian Solar часто використовують схожих постачальників комірок, тому їхні 144-коміркові TOPCon панелі одного класу потужності зазвичай майже ідентичні за параметрами.
